带车顶帐篷的越野露营拖车设计

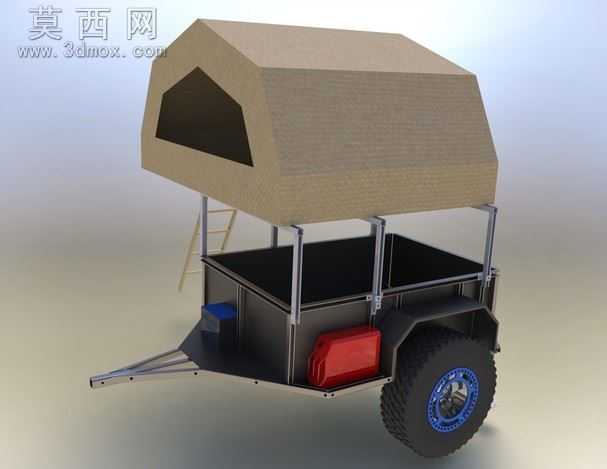

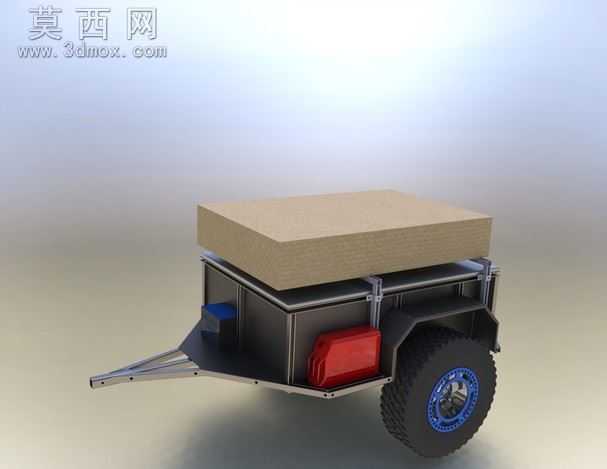

本款越野露营拖车是专为适配Jeep TJ等越野车型牵引设计的户外露营专用拖挂装备，整体采用三维参数化建模完成全结构设计，建模过程中严格匹配牵引车的轮距参数与拖挂连接结构尺寸，精准控制拖挂总长度，避免行驶过程中出现干涉、拖底等越野场景常见问题，保障非铺装路面行驶的通过性与安全性。模型完成了全结构的细节建模与真实材质渲染，货厢主体采用轻量化高强度钢管作为主支撑框架，搭配金属质感的厢体板材，侧面设置红色外置储物箱，大尺寸越野轮胎搭配蓝色轮毂还原真实越野装备的视觉效果，车顶帐篷采用帆布类材质渲染，还原软质帐篷的纹理质感，配套爬梯、牵引架、外置工具箱等附属配件均完成1:1比例建模，整体渲染效果真实还原成品装备的外观状态。结构设计上，拖车配备空气弹簧独立悬架系统，可有效过滤越野路面的颠簸冲击，提升拖挂行驶的稳定性；车顶搭载可折叠顶升的屋顶式帐篷，帐篷前后端设置双撑腿结构，可从拖车本体顶升展开形成独立睡眠空间，无需额外搭建营地即可满足户外住宿需求；厢体预留了40加仑清水箱、20加仑燃料箱的安装位，同时可搭载双12V电池与逆变器组成的供电系统，满配状态下可支持户外连续露营一周以上的使用需求；拖挂连接结构采用360度万向挂钩搭配自动找平控制器，可适配复杂越野路况下的牵引角度变化，避免拖挂脱钩或结构损坏。设计过程中采用超级级支柱作为核心支撑结构，相比传统钢管结构重量更轻，同时在框架上预留了多组拓展安装点位，用户可根据自身露营需求加装置物架、绑带锚点、户外厨房等拓展配件，满足个性化的户外使用需求。整体建模完整还原了拖车的装配关系与结构细节，可直接用于结构验证、改装设计、产品展示等场景。
