对开式金属电气设备防护钢板外壳

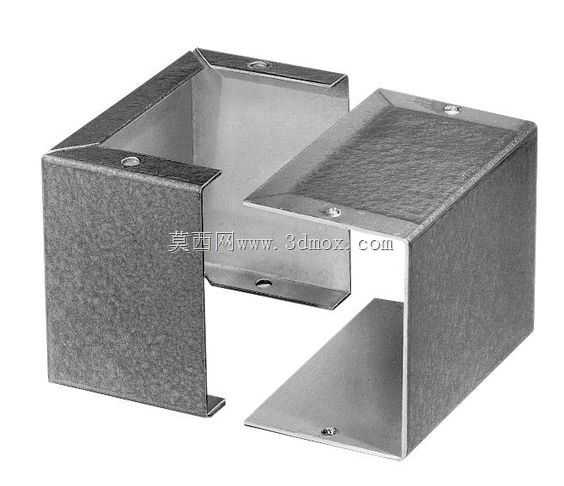

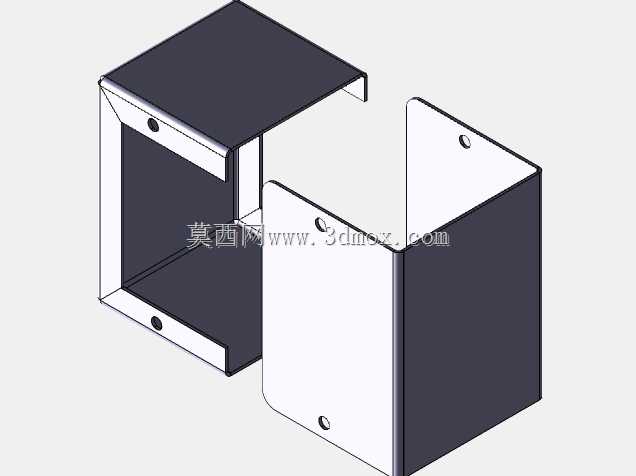

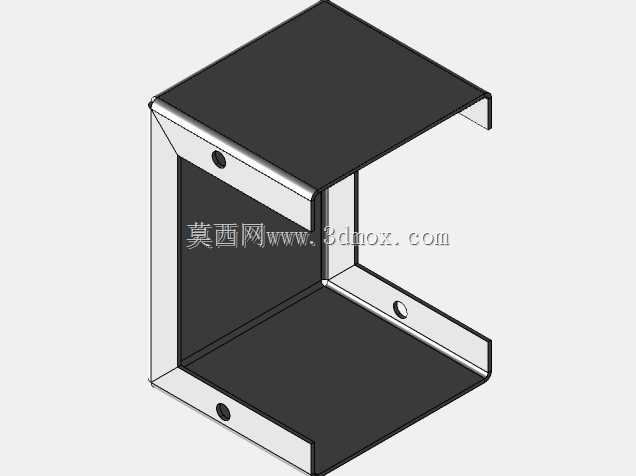

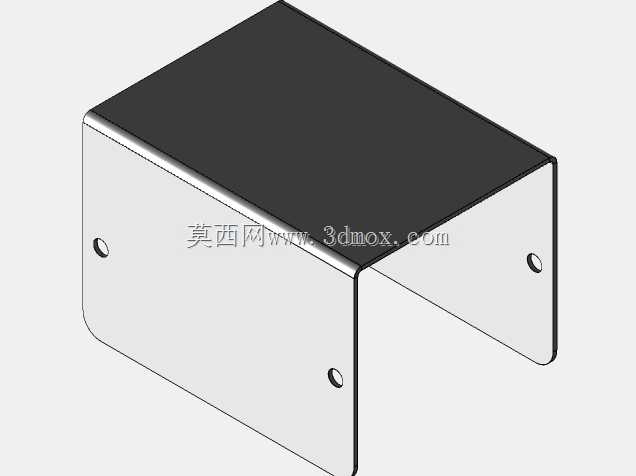

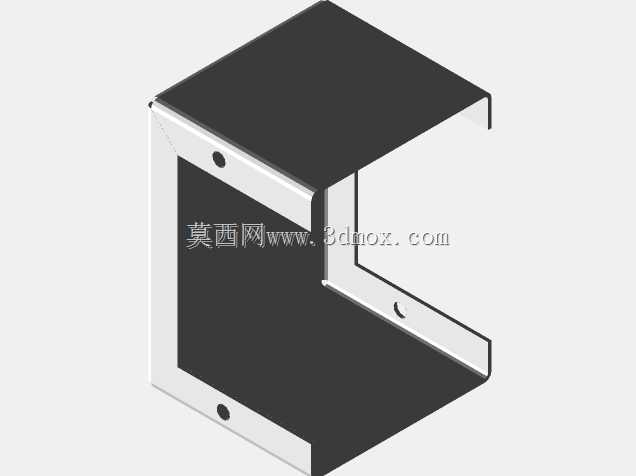

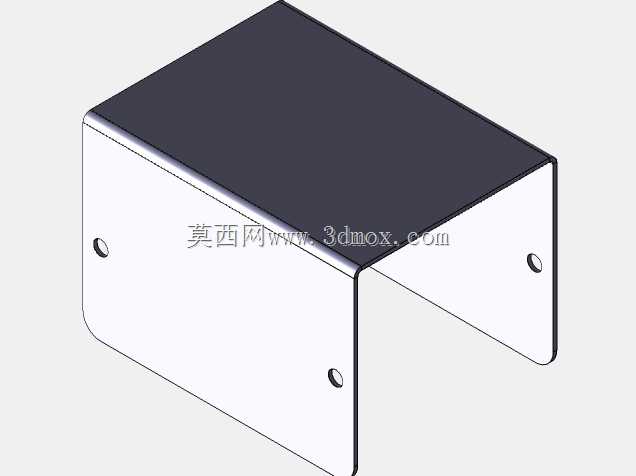

这款对开式钢板外壳主要面向工业电气设备的防护需求设计，可适配服务器机箱组件、PCB安装载体、DIN导轨安装单元以及NEMA型电气箱的配套使用场景。壳体采用分体对合的结构形式，两个对称的L型弯折钢板通过边缘的安装孔位实现拼接固定，拼接后形成完整的矩形封闭腔体，能够为内部安装的电气元件提供可靠的物理防护，隔绝外界粉尘、轻微外力磕碰对内部器件的损伤。从结构设计逻辑来看，壳体的弯折边均做了等宽的折边处理，折边一方面提升了薄钢板的整体结构刚度，避免大面钢板在受外力时出现凹陷变形，另一方面折边上预留的安装孔位，既可以实现两个半壳之间的锁紧固定，也能作为壳体整体与安装机架、设备基座的连接点位，安装时无需额外焊接支架，直接通过标准紧固件即可完成固定，适配常规的机柜安装孔位排布。壳体的内空尺寸经过标准化适配，能够兼容常规DIN导轨的安装长度，内部预留的空间可以同时容纳多块PCB板、接线端子排以及小型电气元件，对合结构的设计也方便后期设备维护时直接拆开半壳，无需完全拆除整个壳体的固定螺栓，大幅提升内部元件检修、线路调整的操作效率。钢板表面采用耐气候粉末涂层处理，能够适应车间、户外机柜等多场景的温湿度变化，避免长期使用过程中出现锈蚀、涂层脱落的问题，壳体的拼接缝隙控制在合理范围内，既保证开合的便利性，也能阻挡大部分飞溅液体、大颗粒粉尘进入腔体内部。在安装边界上，壳体的外轮廓尺寸适配标准19英寸机柜的单元安装空间，底部的折边预留的固定孔位间距符合通用电气箱的安装孔距标准，不需要对现有安装机架做二次打孔改造即可直接装配，两个半壳的对合面没有突出的结构，拼接后整体外表面平整，不会与相邻安装的设备产生结构干涉，也方便在壳体外表面粘贴设备标识、接线提示标签。这类钢板外壳在实际使用中，除了常规电气设备的防护外，也可以作为小型工业控制模块、信号转换单元的外置防护壳体，钣金弯折的加工工艺也让壳体的生产制造成本可控，适合批量配套使用，结构上没有复杂的曲面造型，常规的钣金冲压、弯折设备即可完成加工，不需要开模投入，能够快速适配不同尺寸需求的定制化调整，只需要调整钢板的裁切尺寸、弯折位置即可衍生出不同内空规格的壳体产品，适配不同体积的内部元件安装需求。
