工业通用型钢支撑管架结构设计

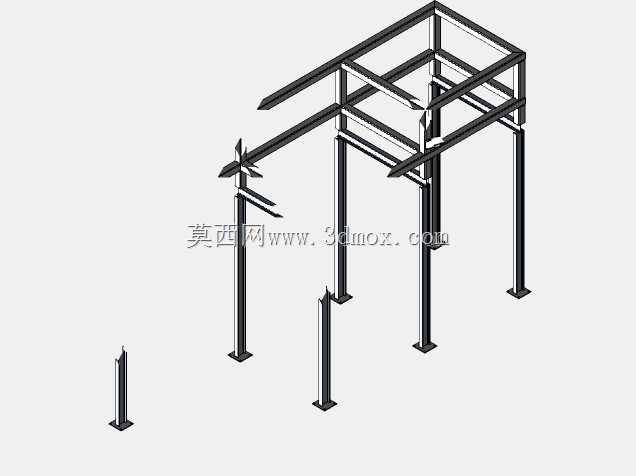

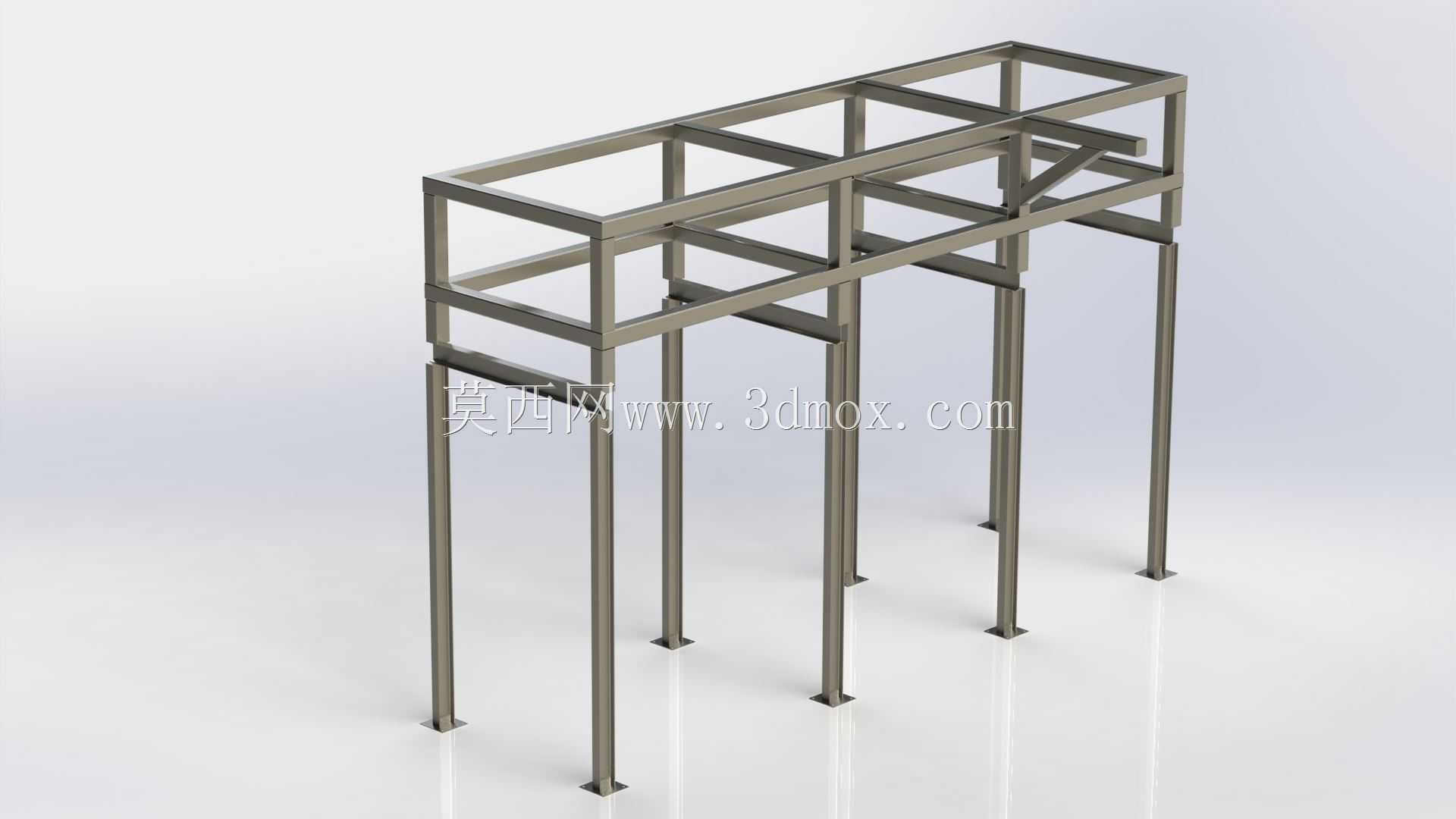

这款管架主要面向工业厂区内工艺管线架空布设场景设计，可适配多根并行排布的工艺管道、公用工程管线的承重支撑需求，常见于化工生产车间、动力站管廊、水处理车间等需要规整排布管线的作业区域，替代传统现场焊接的简易支架，减少现场施工的非标焊接工作量。从结构设计逻辑来看，整体采用矩形截面型钢拼接成型，主体框架分为上下两层承载横梁，上层横梁形成连续的矩形承载平面，可根据管线排布走向调整管卡固定点位，下层设置横向拉结梁提升整体框架的抗扭刚度，避免单侧管线负载偏重时出现框架侧向变形。六根竖直支撑腿沿框架长度方向等距排布，每根支撑腿底部设置方形安装脚板，脚板上预留螺栓安装孔，可直接通过膨胀螺栓与混凝土地面固定，安装时需保证各支撑腿的铅垂度偏差控制在允许范围内，避免长期负载下出现应力集中。设计阶段充分考虑了管线负载的均布特性，横梁与立柱的连接节点采用满焊焊接工艺，在框架转角位置额外增设斜向拉结筋，抵消管线运行时产生的振动载荷，防止长期振动下焊缝出现疲劳开裂。框架的净空高度预留了足够的管线安装与后期维护操作空间，下方可通行小型巡检设备或布设地面管线，不会占用过多车间通道面积。整体外形为长条形矩形框架结构，长度方向可根据实际管线排布长度做模块化拼接，宽度方向适配常规并行管线的排布间距，支撑腿的高度可根据现场管廊的整体标高需求做等比例调整，无需改动主体框架的受力结构。在实际使用中，可根据承载管线的总重量调整型钢的壁厚规格，若用于支撑大口径高压管线，可在横梁上增设加强筋板提升局部承载能力，框架表面可根据使用环境做防腐镀锌或喷漆处理，适配潮湿、腐蚀等不同工况的使用需求。该管架的结构形式摒弃了多余的装饰性设计，所有构件均承担受力或安装功能，没有冗余结构，三维建模过程中所有型钢拼接节点均做了焊缝间隙预留，符合实际钢结构加工的工艺要求，安装脚板的孔位尺寸匹配常规膨胀螺栓的安装间距，现场安装时无需二次打孔加工，可直接定位固定。
