弹性套柱销式联轴器三维结构设计

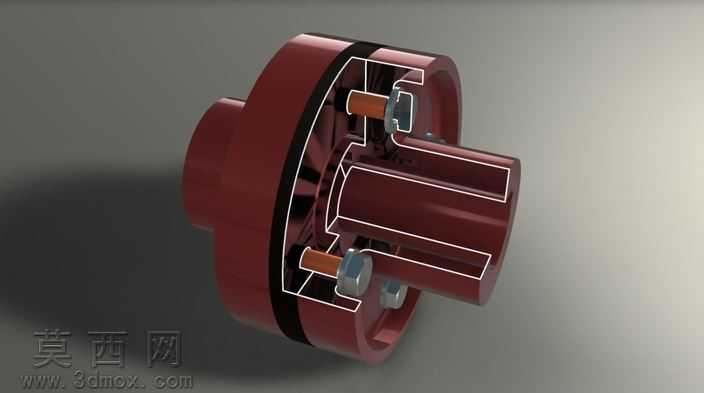

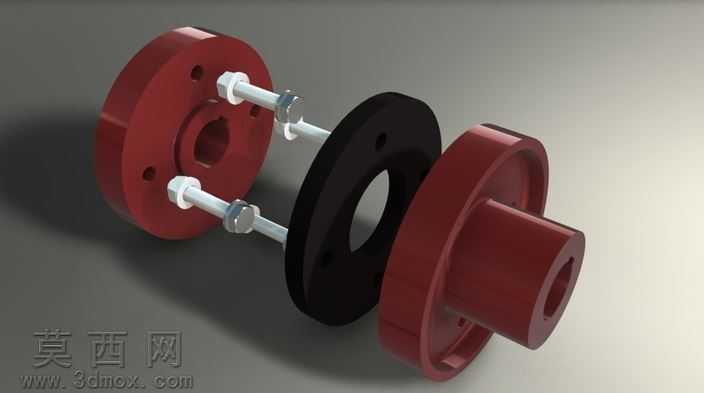

本作品为弹性套柱销联轴器的三维建模设计，采用Autodesk Inventor完成全参数化建模流程，建模过程严格遵循机械设计手册中联轴器的尺寸规范，对每个结构特征进行精准约束。首先完成左右两个半联轴器的基体建模，分别设计轴孔结构，轴孔采用通孔形式，内壁做光滑过渡处理，适配对应直径的传动轴，半联轴器的法兰端均匀分布柱销安装孔，孔位做同轴度约束保证装配精度，半联轴器的轮毂部分做圆角过渡处理，避免应力集中问题。中间弹性缓冲垫采用橡胶材质模拟，建模时保证垫圈内孔与半联轴器轴孔同轴，外径与法兰盘外径匹配，垫体厚度符合缓冲行程设计要求。柱销组件包含金属柱销、弹性套与锁紧螺母，金属柱销做阶梯轴结构，一端穿入半联轴器法兰孔，另一端通过螺母锁紧，弹性套嵌套在柱销与法兰孔之间，建模时还原弹性套的环形凹槽结构，保证缓冲减震的结构特性。渲染阶段采用实体渲染模式，半联轴器主体赋予深红色酚醛树脂或铸铁烤漆材质，调整材质粗糙度模拟工业铸件的哑光质感，金属柱销与螺母赋予抛光不锈钢材质，添加金属反射效果提升真实感，中间弹性垫赋予黑色橡胶材质，调整漫反射参数还原橡胶的哑光吸光特性，场景采用柔和的三点布光，主光源从侧上方打亮模型主体，辅光源补全暗部细节，添加柔和的地面阴影增强模型立体感，背景采用渐变灰色突出产品本身。设计思路上，该联轴器属于可移式弹性联轴器，依靠弹性套的弹性变形补偿两轴的相对偏移，同时具备缓冲吸震的能力，适用于启动频繁、正反转多变的传动工况，建模过程中充分考虑装配干涉问题，所有配合面均预留合理的装配间隙，柱销与弹性套之间采用过盈配合模拟，弹性套与法兰孔之间采用间隙配合保证安装便利性，整体模型结构完整，特征清晰，可用于传动系统的装配模拟、运动仿真以及工程图导出，能够直观展示弹性套柱销联轴器的装配关系与工作原理，为机械传动系统的设计选型提供直观的三维参考。
