1/4英寸面板安装式缩醛气动快速连接器

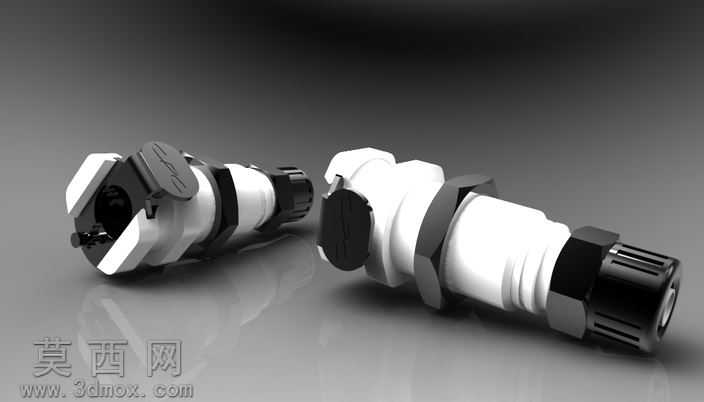

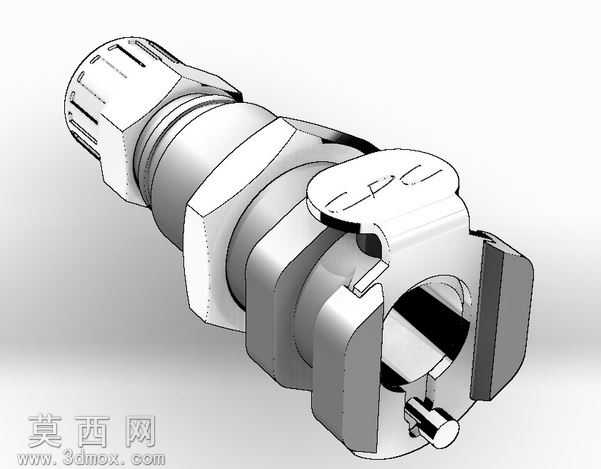

本作品为面板安装式1/4英寸规格气动快速连接器三维模型，建模阶段采用Autodesk Inventor完成全参数化结构搭建，建模过程严格遵循气动接头的实际装配逻辑，将整体拆分为锁紧卡扣、主体基座、密封压环、尾部锁紧套、卡簧定位结构五个独立可拆分的零部件，每个零件的尺寸公差、配合间隙均参考气动元件行业通用设计标准设定，保证虚拟装配时无干涉、结构逻辑符合实际生产要求。渲染阶段针对缩醛材质的半哑光工程塑料特性调整材质参数，还原缩醛材料表面细腻的磨砂质感与低反光特性，金属嵌件、卡扣部位单独赋予金属材质，调整金属粗糙度与环境反射参数，区分塑料主体与金属结构件的材质差异，同时添加柔和的环境光与定向补光，清晰呈现接头表面的防滑纹理、卡扣的开合结构、内孔的导通腔体等细节，避免阴影遮挡关键结构特征。结构设计上，该连接器采用面板卡装固定方式，前端带弹性锁紧卡扣结构，可实现对接端的快速插拔与自锁，防止气路工作状态下接头意外脱开；中部设置六角定位台与面板安装限位结构，可快速卡在预设开孔的设备面板上，无需额外紧固件即可完成固定；尾部采用带防滑齿的锁紧套结构，适配1/4英寸规格的气动软管，拧紧后可抱紧软管外壁实现气路密封，内部流道做了顺滑过渡处理，减少压缩空气流通时的阻力与紊流，降低气路工作时的噪音与压力损耗。设计思路围绕气动系统的快速装拆需求展开，在保证结构强度与密封性能的前提下，尽可能优化零件数量与装配步骤，整体结构紧凑，面板安装后外露部分体积小巧，适配各类气动设备、气路控制箱的面板布局需求，模型同时导出了STEP、IGES、STL等通用格式，可兼容多数三维设计软件直接调用，用于气路布局设计、设备装配模拟、产品展示等场景。
