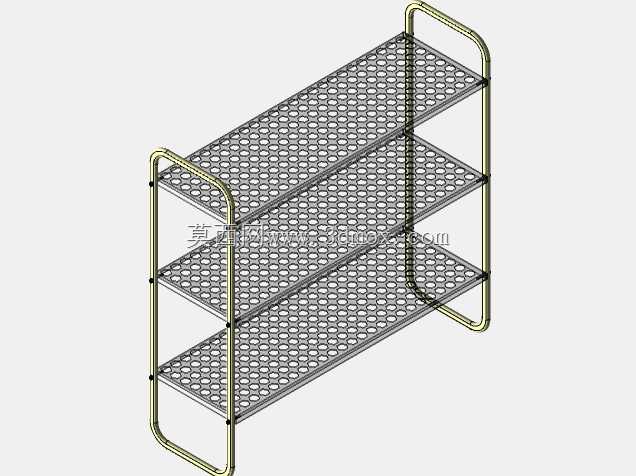

三层冲孔网板金属落地鞋架结构设计

这款三层结构的金属鞋架，主要面向入户玄关、出租屋临时收纳、员工宿舍、小型门店换鞋区等场景使用，区别于大型仓储货架，其整体尺寸偏向紧凑家用范畴，宽度适配常规3-4双成人鞋并排摆放的需求，深度不超过常规入户门后的预留空隙，安装后不会阻碍门扇正常开合，三层竖向间距经过合理排布，可同时容纳低帮休闲鞋、高帮帆布鞋、短靴等不同高度的鞋类，不会出现层间距过小导致高帮鞋无法平放的问题。

主体框架采用圆管弯折成型，两侧的U型支撑管一体弯折，减少了拼接焊点数量，既提升了整体结构的抗扭强度，也避免了多段拼接带来的接缝毛刺问题，组装时仅需通过侧边的固定件将层板与支撑管锁紧即可，不需要复杂的安装工具，普通用户可徒手完成组装。层板采用整面冲孔网板设计，网孔均匀排布，一方面大幅降低了层板自身重量，减少整体耗材用量，另一方面网孔的镂空结构可以让鞋上携带的积水、灰尘自然下落，不会在层板表面积存污渍，日常清理时仅需擦拭表面或者直接冲水即可，镂空结构也能保证层间空气流通，避免密闭空间积闷产生异味。

设计过程中优先考虑了结构稳定性，两侧支撑管的底部做了平直切边处理，放置时与地面接触面积充足，不会出现单点受力刮花地板的问题，三层网板的固定点均匀分布在支撑管的对应高度位置，每层承重可满足日常家用鞋类摆放需求，不会出现层板中部下垂变形的情况。框架的边角位置都做了圆弧过渡处理，没有尖锐的外露切角，日常使用过程中不会磕碰划伤腿部。整体结构没有多余的装饰性部件，所有构件都承担实际的结构或功能作用，圆管框架既作为竖向支撑，也可作为侧边的防护结构，避免鞋类从层板侧边滑落，顶部的框架延伸段还可作为临时提手，需要挪动位置时可直接抬起移位，不需要额外加装搬运把手。

从建模逻辑来看，这款产品采用参数化建模思路，圆管框架的弯折半径、层板的网孔间距、层间高度都设置了可调整参数，后续如果需要衍生不同层数、不同宽度的同系列产品，仅需调整对应参数即可快速生成模型，不需要重新绘制基础结构。网板的冲孔特征采用阵列方式生成，孔位间距均匀，符合实际钣金冲压加工的工艺要求，不会出现工艺无法实现的异形孔或者过小间距孔位，支撑管与层板的连接位置预留了标准紧固件的安装空间，组装时不会出现部件干涉的问题。
