自行车架M8螺纹夹紧旋钮结构设计

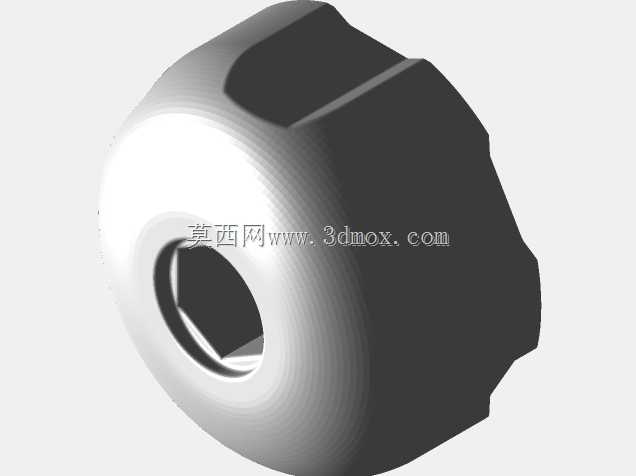

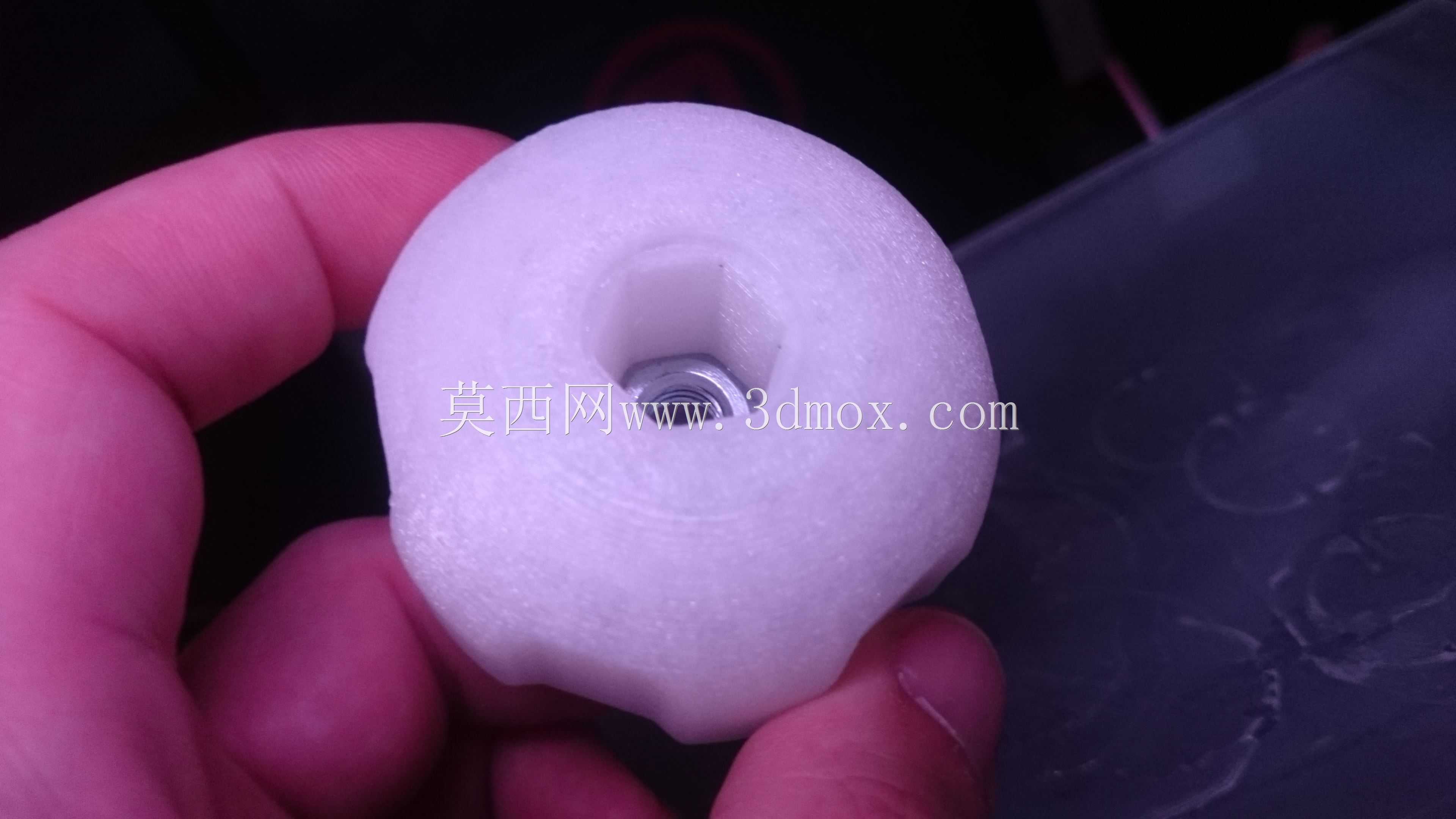

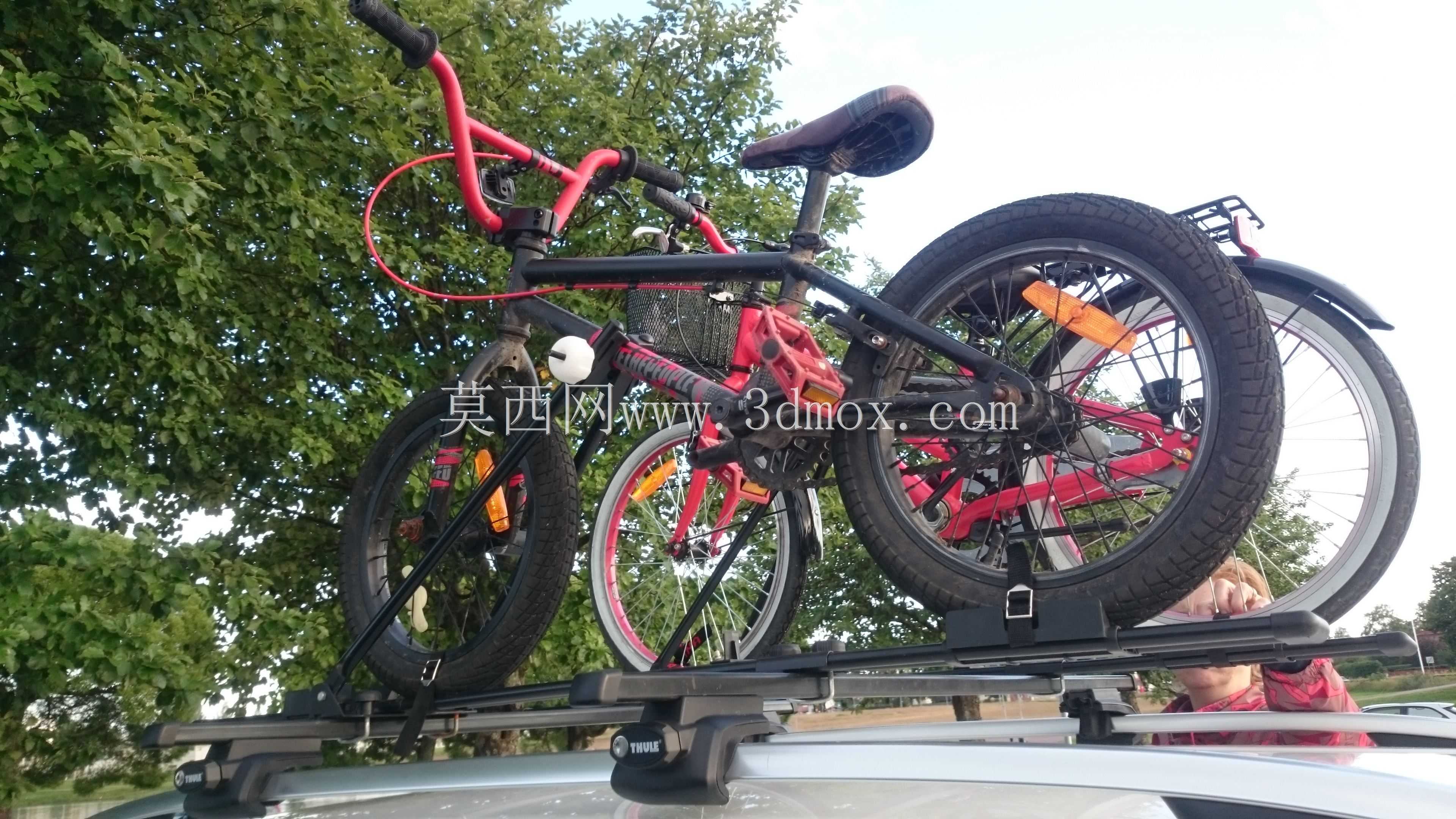

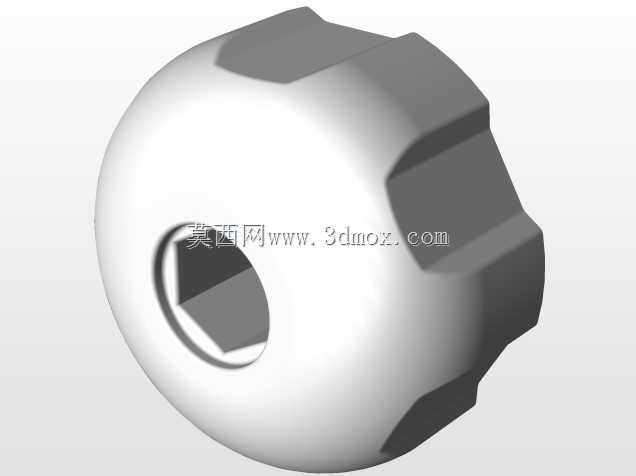

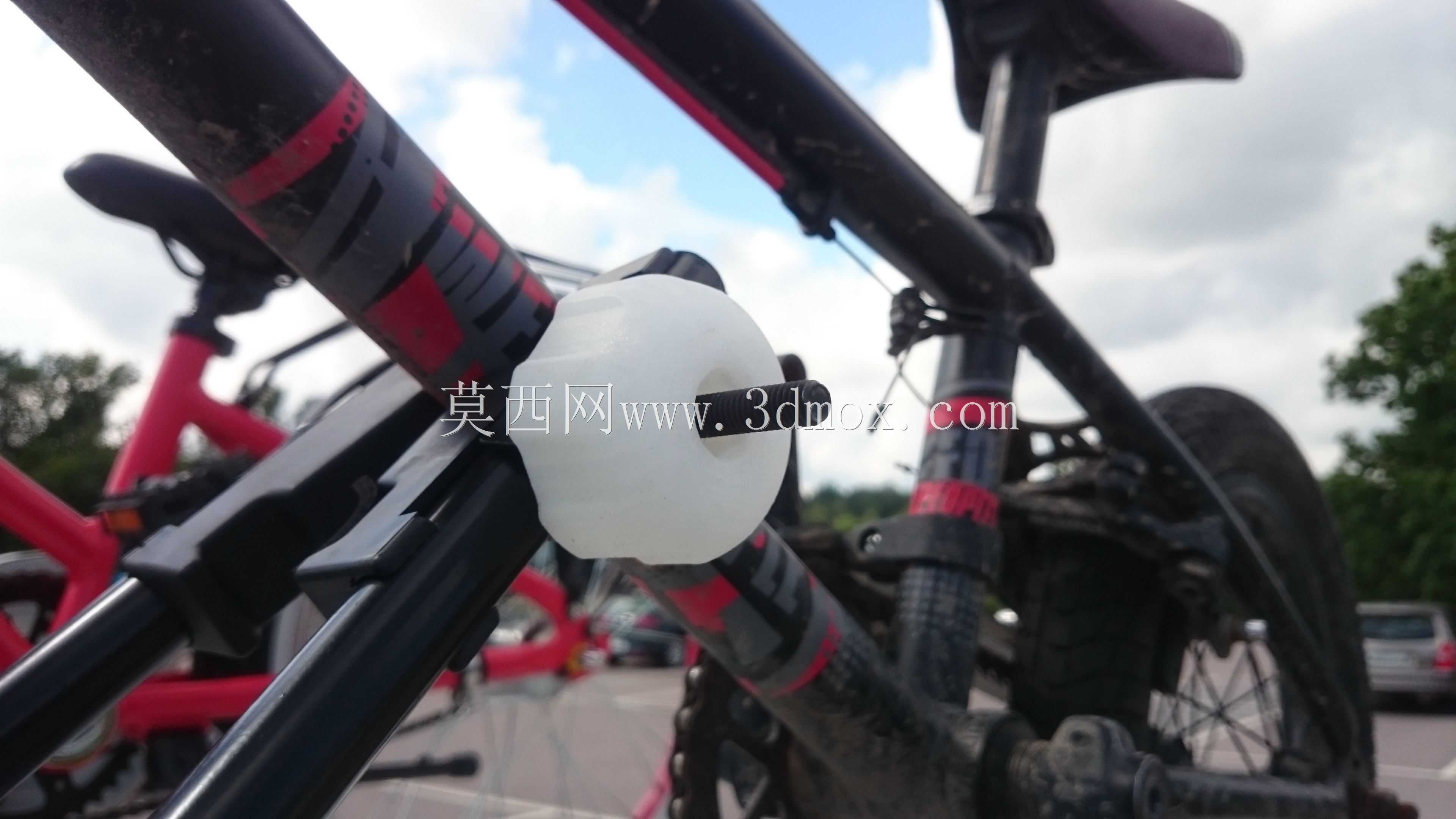

这款夹紧旋钮主要适配车顶自行车架的锁紧工位，核心作用是通过内置的M8螺纹配合标准螺杆，实现自行车架与车顶基座、车架杆件之间的快速锁紧与松脱，解决户外出行过程中车载自行车固定的可靠性问题，同时兼顾徒手操作的便捷性，无需额外扳手即可完成锁紧动作。从结构设计逻辑来看，旋钮主体采用大直径圆弧握持外形，表面做了防滑的凹凸棱边处理，握持旋转时的施力半径足够大，普通人徒手施加的扭矩即可达到M8螺纹连接所需的预紧力要求，避免了传统小螺母需要借助扳手操作的不便，尤其适合户外场景下快速拆装调整的需求。旋钮内部嵌装标准M8螺母嵌件，嵌件与外部旋钮主体通过注塑包覆的方式结合，保证旋转过程中螺母不会与旋钮主体发生相对转动，扭矩传递直接有效，不会出现打滑失效的问题。从安装边界来看，旋钮的轴向厚度控制在合理范围，安装后不会突出过多占用车顶额外空间，外轮廓做了全圆角过渡处理，没有尖锐棱角，既避免了操作时划伤手部，也不会在车辆行驶过程中因为风阻产生额外的风噪，同时不会剐蹭自行车漆面。在实际应用场景中，这类旋钮除了适配车顶自行车架的锁紧工位，也可通用在所有需要M8螺纹连接、需要频繁拆装且无需工具操作的工装、机架调节工位，比如摄影器材架的杆件锁紧、小型设备的快速装夹工位都可适配。设计过程中重点考量了受力分布，旋钮的施力筋位从中心螺母安装位径向延伸至外边缘，保证旋转施力时的结构强度，长期使用不会出现筋位断裂的问题，握持区域的弧度贴合人体手指的自然弯曲形态，长时间旋转操作也不会产生明显的硌手感。螺纹嵌件的安装位置做了同轴度定位设计，保证旋钮旋转时与螺杆的同轴度，避免出现偏载导致的螺纹卡滞、磨损加快的问题，旋钮端面与被锁紧件的接触区域做了平整处理，锁紧后接触面积均匀，不会出现局部压痕或者锁紧力不足的情况。整体结构没有多余的复杂特征，加工成型难度低，适合批量生产，同时兼顾了户外使用的耐候性需求，结构强度足以应对车辆行驶过程中的振动、冲击载荷，不会因为长期颠簸出现松脱失效的问题。
