卧式150人救生筏配套支撑固定架结构

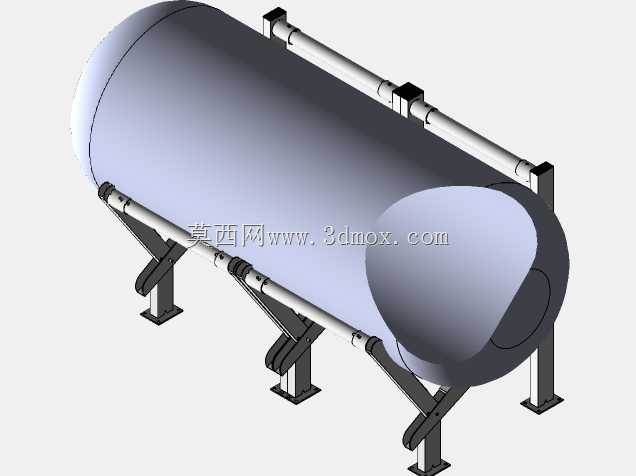

该结构主要服务于船舶救生系统的配套部署场景，常见于各类远洋货轮、客运船舶的甲板指定救生区域安装，核心作用是为150人规格的卧式救生筏提供稳定的承载支撑，同时兼顾日常存放时的防护与紧急状态下的快速释放需求。从实际使用场景来看，这类支撑结构需要长期暴露在海洋高盐雾、高湿度的户外环境中，同时要承受船舶航行过程中的持续颠簸、横摇纵摇带来的交变载荷，因此设计阶段首先要考虑结构的抗疲劳性能与防腐冗余。整个支撑体系采用分体式支座布局，沿卧式罐体的轴向均匀分布三组支撑点位，靠近罐体两端的支座采用斜向加强筋搭配立式支腿的结构，支腿底部设置方形安装法兰盘，法兰盘上预留螺栓安装孔，可直接与甲板预埋的焊接底座通过高强度螺栓锁紧，安装时需要保证三个支座的上支撑面同轴度误差控制在合理范围内，避免罐体安装后出现局部应力集中的问题。罐体上方沿轴向布置的两根平行管路，分别为救生筏的充气输送管路与固定锁紧机构的控制气路，管路上设置的方形阀组模块可实现充气通路的快速通断，同时在紧急释放时可同步解锁罐体的固定绑带，无需人工逐一拆卸紧固件，大幅缩短救生设备的响应时间。设计过程中，针对卧式长筒形结构的受力特点，中间位置的支座额外增加了侧向支撑臂，用来抵消船舶横摇时罐体产生的侧向倾覆力矩，斜向筋板的角度经过受力校核，可将罐体的垂直载荷均匀分散到各个支腿上，避免单支腿受力过载。外形尺寸方面，整体结构的宽度控制在标准集装箱的内部限宽范围内，既可以在船舶建造阶段直接预装到甲板指定位置，也可以作为成套救生单元整体装入集装箱进行陆路转运，安装边界上要求支腿底部的安装法兰距离甲板面的高度预留足够的操作空间，方便后期对螺栓进行防腐维护与扭矩复检，同时罐体最低点距离甲板面的高度要满足紧急释放时的滑落角度要求，不会出现卡滞问题。所有与罐体接触的支撑面都设置了缓冲垫层，避免长期刚性接触造成罐体表面防腐层破损，管路的固定卡箍采用快拆结构，日常检修时可快速拆卸更换密封件，阀组模块的安装位置特意设置在靠近操作通道的一侧，方便船员在紧急状态下快速操作，不需要绕到罐体另一侧。整个结构的受力计算充分考虑了船舶最大横摇角度下的动载荷系数，所有焊接节点都要求满焊处理，焊后进行应力消除，表面处理采用海洋级防腐涂层，可满足长期海上服役的寿命要求。
