RF30数控磨机钻转换安装座结构

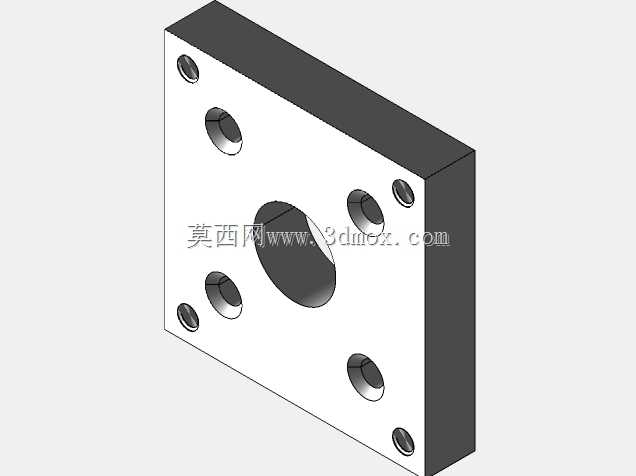

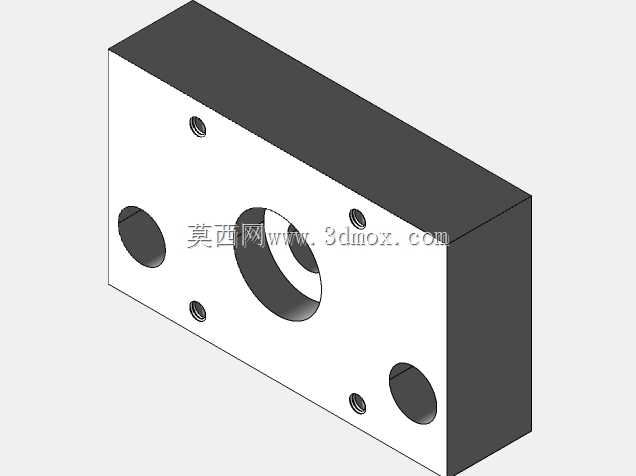

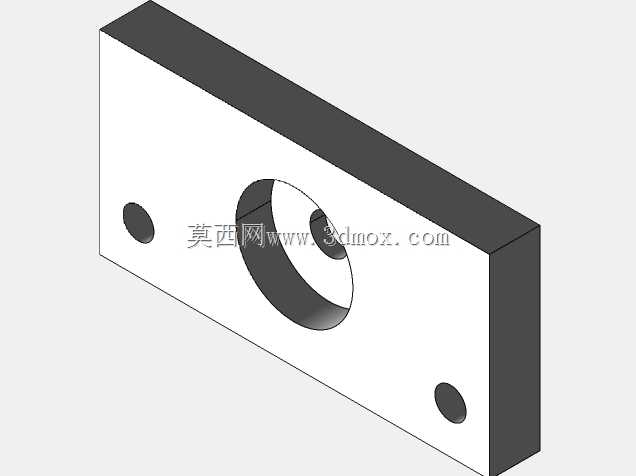

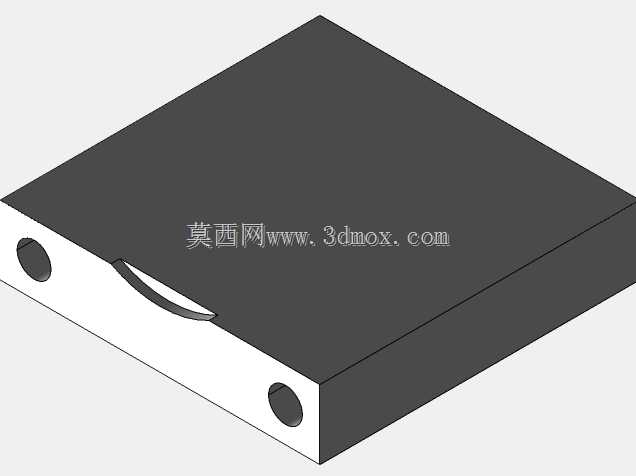

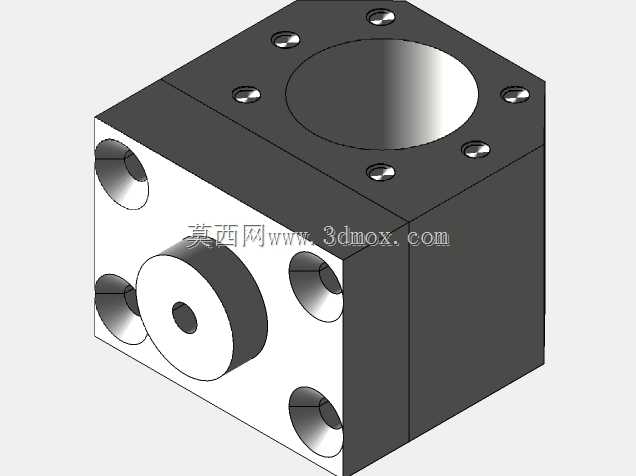

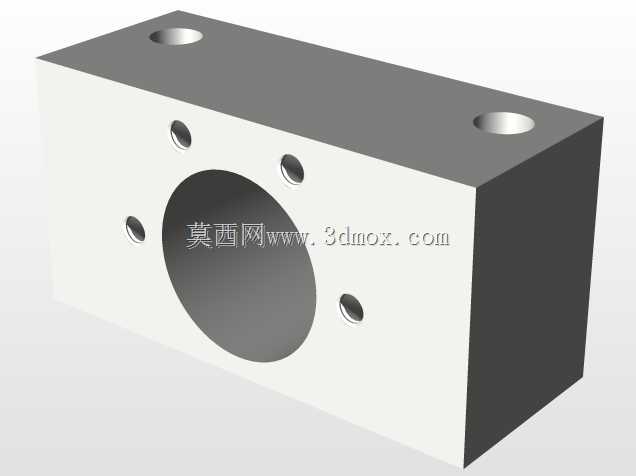

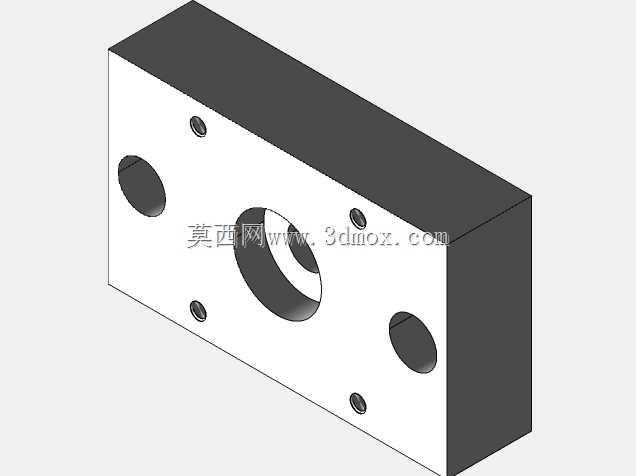

该结构件是RF30磨机钻数控化改造中的核心安装承载部件，主要用于小型机加工车间、个人机加工工坊内老式磨机钻的数控升级场景，解决原设备手动进给精度不足、重复定位偏差大、无法实现自动走刀加工的痛点，适配三轴数控进给的改造需求，可承载X、Y、Z三个进给轴的传动部件安装，同时兼容原设备的床身安装基准，不需要对原床身进行大面积铣削、焊接等破坏性改动，降低改造的加工成本与施工难度。从功能特性来看，该安装座集成了多组安装孔位，正面大直径通孔用于容纳滚珠丝杠螺母副的安装空间，周边分布的不同规格小孔分别用于止推轴承、径向轴承的定位固定，以及安装座与床身滑板、驱动电机支架的锁紧固定，侧面的通孔用于穿设丝杠轴端与联轴器的连接空间，所有孔位的同轴度、位置度公差均按照进给传动的装配要求设定，避免装配后出现丝杠卡滞、传动阻尼过大的问题。设计过程中优先沿用原设备的安装边界，整体为矩形块式结构，外形尺寸完全匹配原设备进给部位的安装空间，不需要额外拓展外部安装支架，安装时可直接替换原手动进给的对应连接部件，各安装孔的中心距严格对照原设备实测的安装点位确定，同时兼顾了所选采购件的安装尺寸，包括滚珠丝杠的螺母外径、轴承的外圈直径、电机支架的安装孔距等参数，确保所有外购传动部件均可直接装配，不需要二次修配。设计时考虑到原设备丝杠存在的齿隙问题，该安装座的轴承安装位预留了预紧调整的空间，可通过调整轴承端盖的压紧量消除丝杠轴向窜动，同时针对原设备保留的齿轮传动结构，安装座对应位置做了避让缺口，避免与原齿轮系发生运动干涉，适配NEMA24规格高扭矩步进电机的安装尺寸，可配合开源控制方案实现三轴联动进给，满足小型零件铣削、钻孔加工的数控化作业需求，改造后设备可实现自动进给、定深加工，大幅提升小批量零件加工的一致性与加工效率，降低操作人员的手动操作劳动强度。
