直径60mm工业传动用双联小齿轮结构

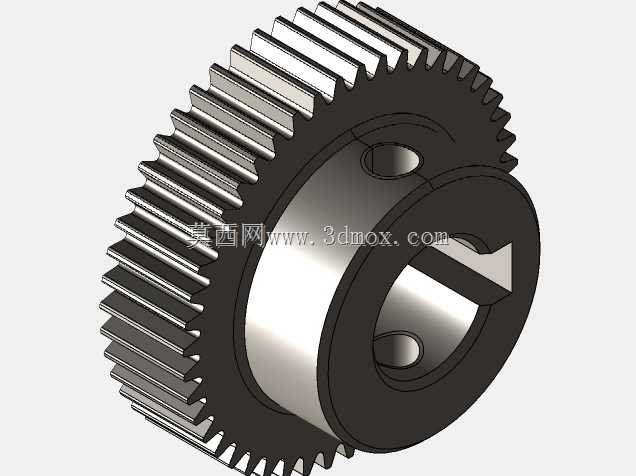

这款直径60mm的小齿轮是机械传动系统里的核心基础零件，日常在轻工输送设备、小型机床进给机构、包装机械传动工位、自动化生产线的动力传递单元里都能见到它的身影，主要承担定速比扭矩传递、匹配不同传动级转速差的作用，双联齿的结构设计可以在有限的轴向安装空间内实现两级传动啮合，大幅压缩传动组件的整体轴向尺寸，避免传统单齿轮组排布带来的空间冗余问题。从设计逻辑来看，这款齿轮的齿部采用标准渐开线直齿廓设计，加工时可直接采用滚齿工艺一次成型，无需额外的螺旋角调整工序，加工成本更低，装配时也不需要考虑轴向分力带来的轴承额外负载，对支撑端的轴承选型要求更宽松，适配常规深沟球轴承即可满足使用需求。内孔处设计有标准键槽结构，安装时可通过平键与传动轴实现周向固定，传递扭矩时不会出现相对打滑的问题，内孔与轴的配合选用过渡配合公差，既可以保证装配时的同轴度精度，也方便后期维护时的拆卸更换，不会出现过盈配合导致的拆件损伤问题。齿坯部分采用台阶式结构，大直径齿圈与小直径齿圈同轴一体加工，两个齿圈的径向跳动公差控制在0.02mm以内，保证啮合时的传动平稳性，减少高速运转时的冲击噪音。安装边界上，齿轮的总轴向宽度控制在适配常规安装工位的尺寸范围内，齿顶圆直径严格控制在60mm，啮合侧隙按照通用传动级精度选取，既可以保证常温工况下的无卡滞啮合，也能避免侧隙过大带来的传动回差问题。在实际选型应用时，这款齿轮可以匹配同模数的齿条实现直线运动转换，也可以和对应参数的大齿轮组成齿轮副实现减速传动，适用的工况转速区间覆盖常规工业传动的中低速范围，齿面经过常规调质处理即可满足普通工况的耐磨需求，如果应用在重载高频传动场景，也可以在现有结构基础上对齿面做高频淬火处理提升表面硬度，不需要改动整体安装尺寸就能适配更高负载的使用需求。设计建模时，齿廓参数严格遵循通用机械传动的标准模数系列，齿根过渡圆角做了优化处理，避免应力集中导致的齿根断裂问题，轮毂部分的厚度经过强度校核，可承受额定扭矩下的剪切应力，不会出现轮毂开裂的失效问题。
