三层拱形侧框金属置物鞋架结构设计

这款三层置物鞋架的结构设计，核心围绕小户型入户、员工宿舍换鞋区这类空间局促的使用场景展开，在有限占地内最大化垂直收纳容量，同时兼顾日常使用的结构稳定性与挪动便利性。从实际使用需求出发，日常放置常穿的皮鞋、运动鞋、居家拖鞋，单层层架的承重冗余按单格放置两双成人鞋的载荷做结构校核，避免长期承重出现杆件弯曲变形的问题。

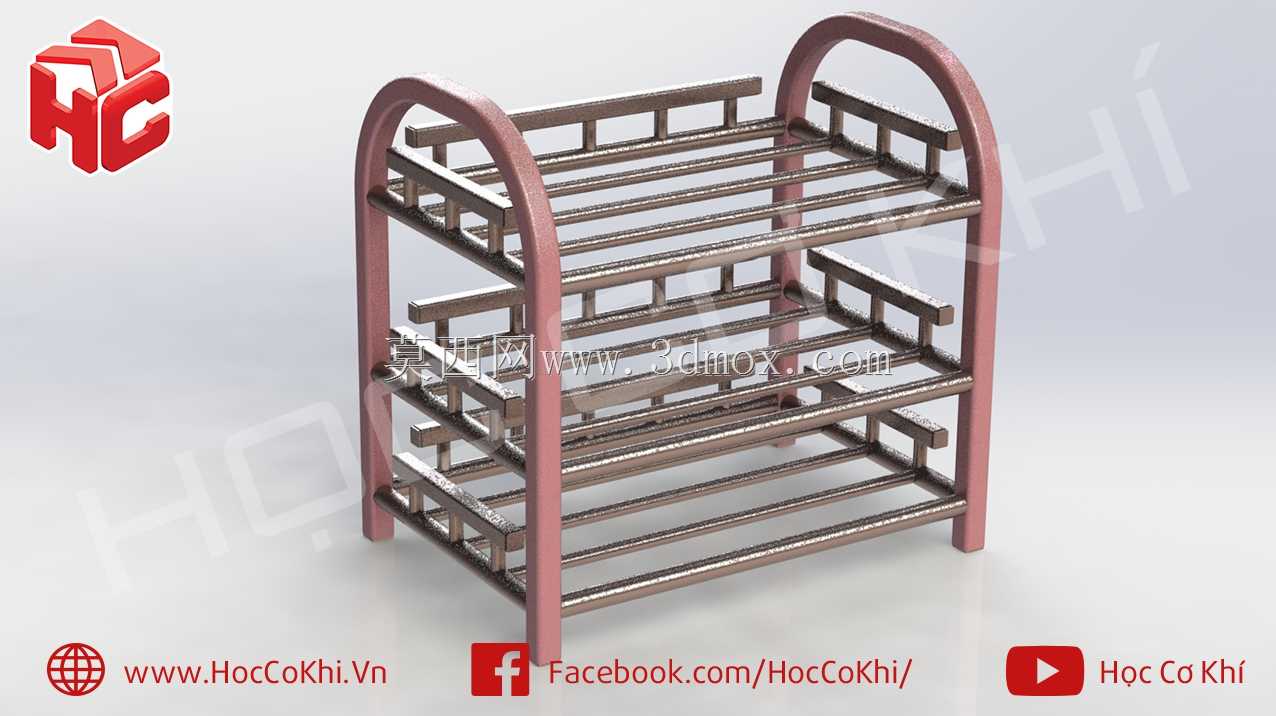

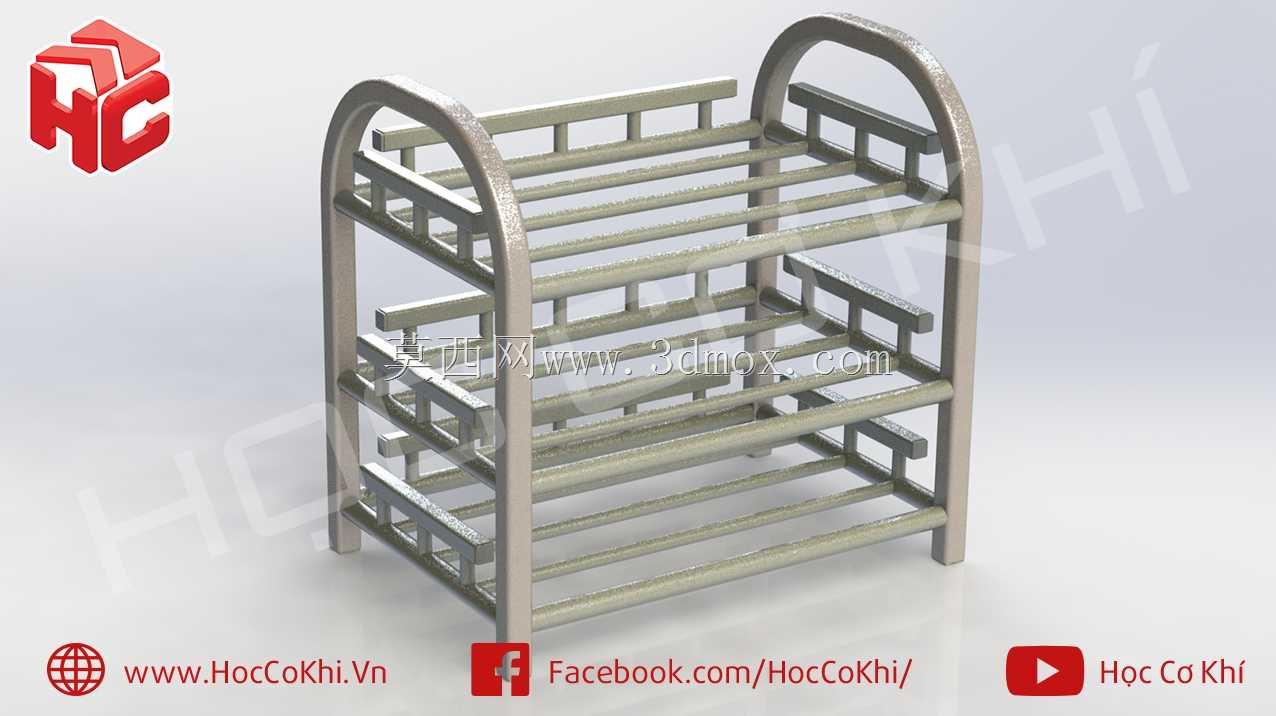

设计过程中首先确定安装边界，整体占地宽度适配常规入户玄关的预留空隙，深度控制在不阻碍入户门正常开合的尺寸范围内，三层置物空间的层间距经过反复调整，既保证高帮鞋类可以顺利放入不卡顶，也不会因层间距过大浪费垂直空间，整体高度符合成年人站立取放物品的舒适操作区间，无需过度弯腰或抬手就能拿到最上层的鞋物。两侧的拱形侧框是整个结构的核心受力支撑件，采用圆弧形过渡而非直角弯折，一方面消除了直角边角的磕碰风险，家中有老人孩童走动时不易被剐蹭受伤，另一方面拱形的力学结构可以将层架传递的竖向载荷均匀分散到四个落地支脚，相比直框结构抗侧向晃动的能力更强，日常挪动或者不小心碰撞时不容易出现散架变形的问题。

层架部分采用平行金属圆杆排布而非整板设计，首先是减少整体耗材用量降低自重，挪动时不需要太大的抬升力，其次杆条之间的预留缝隙可以让鞋上携带的灰尘、水渍自然下落，不会在架面积存脏污，日常清理时直接用抹布擦拭杆条或者清扫地面即可，维护难度远低于整板层架。每层层架与侧框的连接位置都设置了横向加强撑，避免单根杆条受力时出现局部下沉，所有杆件的连接节点都做了贴合焊接的结构处理，建模时预留了标准的焊角间隙，实际生产时可以直接采用常规的氩弧焊工艺完成连接，不需要额外定制特殊工装，生产装配门槛低。落地支脚的端面做了水平度适配设计，即使地面存在轻微的不平整，也能保证四个支脚同时着地，不会出现放置后晃动、放置不稳的情况，支脚底端预留了防滑胶垫的安装位，安装胶垫后既可以避免金属支脚刮花地板瓷砖，也能进一步提升架体放置的摩擦力，碰撞时不容易出现滑移。

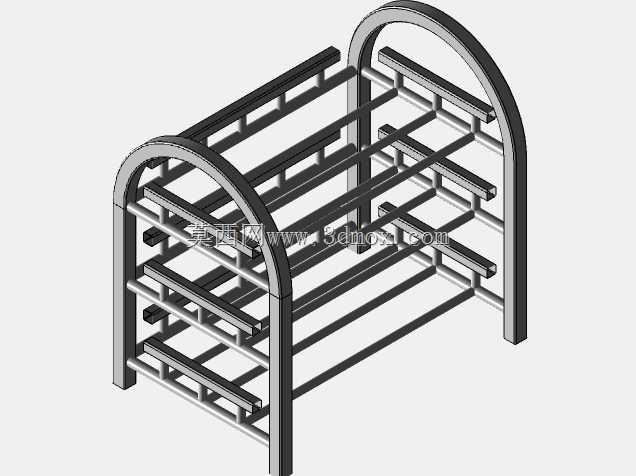

从结构建模的细节来看，所有金属杆件的折弯半径都符合常规五金加工的工艺要求，没有出现过小折弯半径导致加工开裂的设计问题，拱形侧框的弧度顺滑，没有突兀的折角，整体外观简洁利落，既可以放在入户区域做鞋架使用，也可以放在阳台、储物间放置小型盆栽、工具盒等零散杂物，拓展使用场景不受局限。
