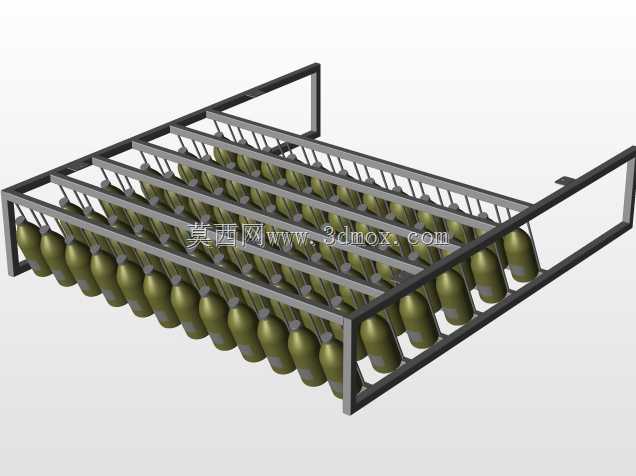

实验室斜置式试管样品存放架结构设计

这款斜置式存放架主要面向化学分析、生物检测类实验室的样品临时存放与试剂管规整场景，日常可放置在实验台边、通风橱侧方区域，用来承装批量待检测的试管、比色管或密封样品管，避免零散摆放导致的样品混淆、倾倒漏液问题。不同于常规垂直插放的试管架，这款架体采用分层斜置的承托结构，每层的管位都带有适配管身的弧形托槽，管体插入后呈一定角度倾斜放置，既可以让管内液体充分接触管底的试剂涂层，也能避免垂直放置时管口落灰、液体挥发过快的问题，同时倾斜角度经过反复校核，保证管塞不会因为管身自重滑落，管内液体也不会溢出。从结构设计来看，整体采用框架式焊接结构，侧边采用矩形空心型钢作为主支撑立柱，每层的承托条采用冷弯薄壁型钢弯折成型，托槽的弧度匹配常规15ml、20ml标准实验室试管的外径，单排可放置11支试管，整架共设置6层承托层，满装状态下可同时规整66支样品管，完全满足常规批量检测实验的样品暂存需求。架体底部采用外伸式支撑脚设计，支撑脚向架体前后方向延伸出一定长度，即使满装状态下整体重心也落在支撑边界范围内，不会因为单侧取放管体导致架体倾覆，安装时不需要额外打孔固定，直接放置在平整的实验台面上即可使用，侧边预留的安装孔位也支持将架体壁挂固定在墙面，节省实验台操作空间。每层承托条之间的间距经过合理规划，既保证上层架体不会遮挡下层试管的标签区域，方便实验人员快速识别样品编号，也给取放管体预留了足够的手指操作空间，不需要大幅度抬高手臂就能完成最下层试管的取放。架体所有与管体接触的边缘都做了圆角钝化处理，避免取放过程中剐蹭试管壁导致玻璃管碎裂，框架表面采用静电喷涂的耐腐蚀涂层，日常实验中溅落的弱酸碱试剂可以直接用湿抹布擦拭清理，不会出现涂层脱落、架体锈蚀的问题，适配实验室常规的清洁消杀流程。
