阶梯式多工位油漆托架结构设计

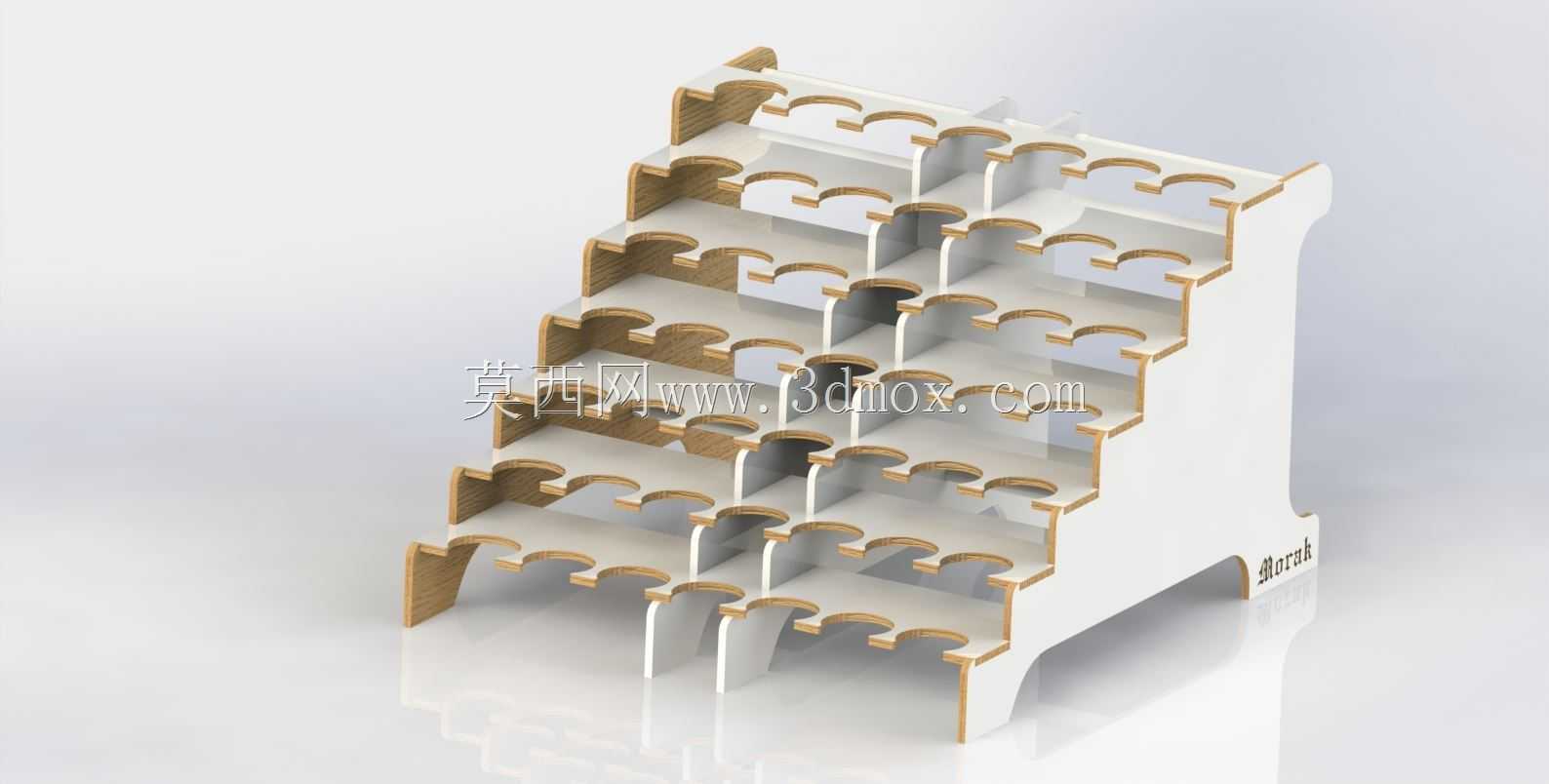

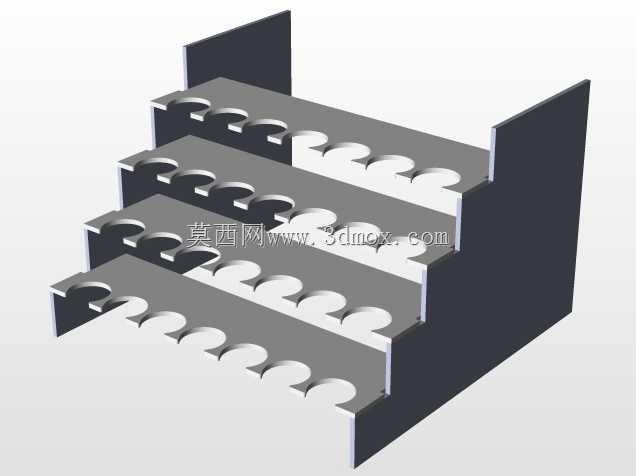

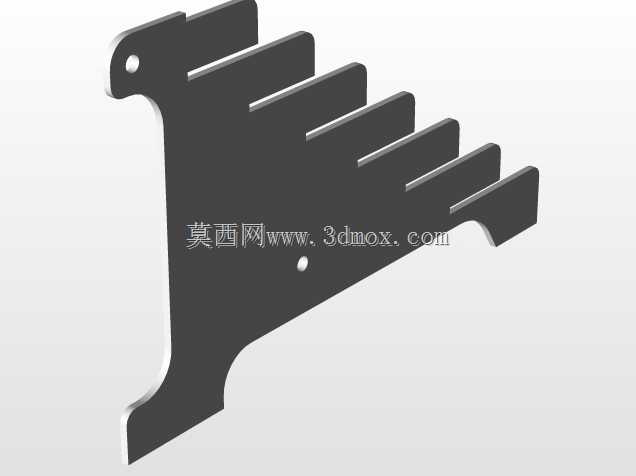

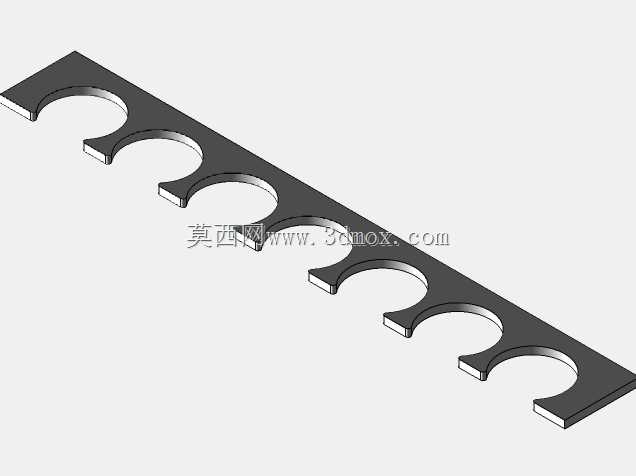

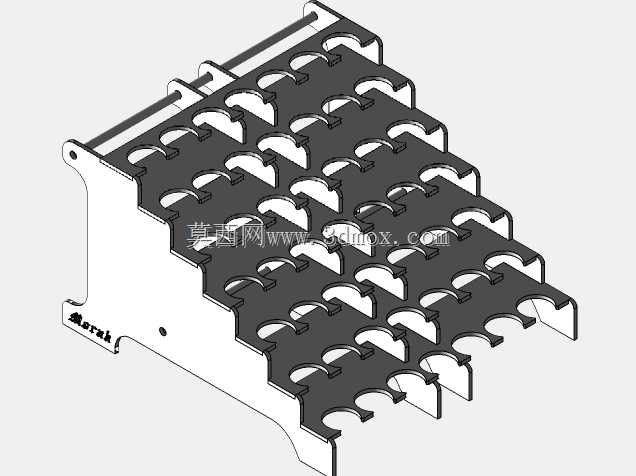

这款阶梯式托架主要面向涂装作业车间、模型制作工坊、小型五金喷涂工位的物料摆放需求，解决传统平面置物架在摆放瓶装油漆、调色溶剂时拿取不便、易遮挡瓶身标识的痛点。从结构设计逻辑来看，整体采用阶梯退台布局，每层置物位做圆弧开口卡位设计，单个卡位尺寸适配常规圆柱形油漆瓶的瓶身直径，可避免瓶体倾倒滚落，同时每层的高度差经过测算，既保证下层放置的油漆瓶瓶盖不会被上层结构遮挡，拿取时手部有足够操作空间，也能让使用者站在架体正前方即可清晰看到所有层位的瓶身标签，无需反复翻找对应色号。架体两侧的侧板采用一体化裁切成型，作为整个结构的主要承力构件，每层置物隔板与侧板通过插接定位配合，无需额外紧固件即可完成装配，拆装后可平板堆叠存放，减少仓储运输的空间占用。底部做外扩式支撑脚设计，增大架体与放置台面的接触支撑范围，即使上层全部放满瓶装物料，整体重心也能落在支撑边界内，不会出现侧翻风险。从安装边界来看，架体整体宽度适配常规工作台的台面深度，放置时不会超出工作台边缘，总高度控制在人体站立操作的舒适视线范围内，无需抬手或弯腰即可拿取中层常用物料。在实际应用场景中，除了摆放瓶装油漆，也可用于放置小型涂装工具、调色杯、喷笔配件等零散物件，卡位结构可根据放置物品的直径灵活适配，不同层位可按色号类别、使用频率做分区摆放，提升涂装作业时的物料取用效率。架体边缘做圆弧倒角处理，避免作业时剐蹭划伤，板材拼接处的缝隙控制在合理公差范围内，不会出现卡滞杂物、难以清理的问题，日常使用中溅落的油漆可直接用溶剂擦拭清理，不会渗入拼接缝隙造成积污。
