洗碗机用弯曲抓斗式盘碟放置架结构

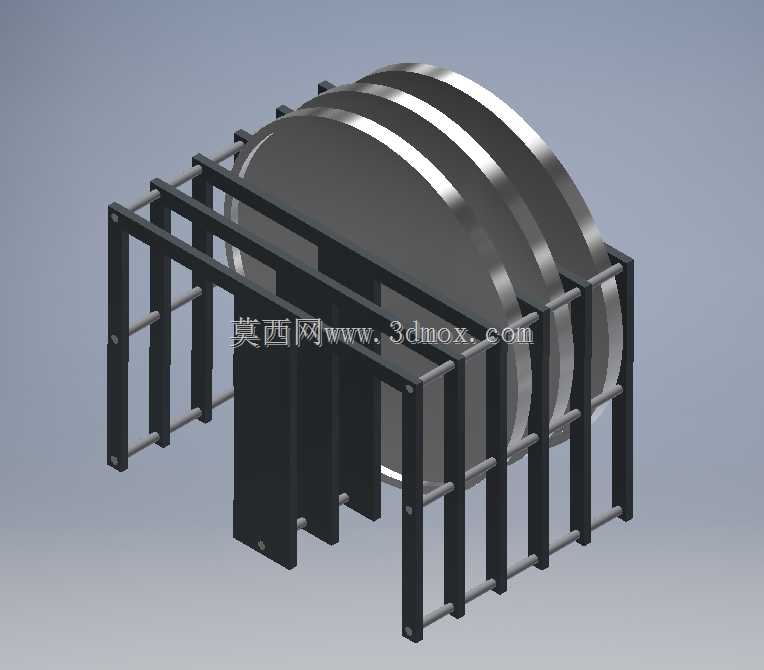

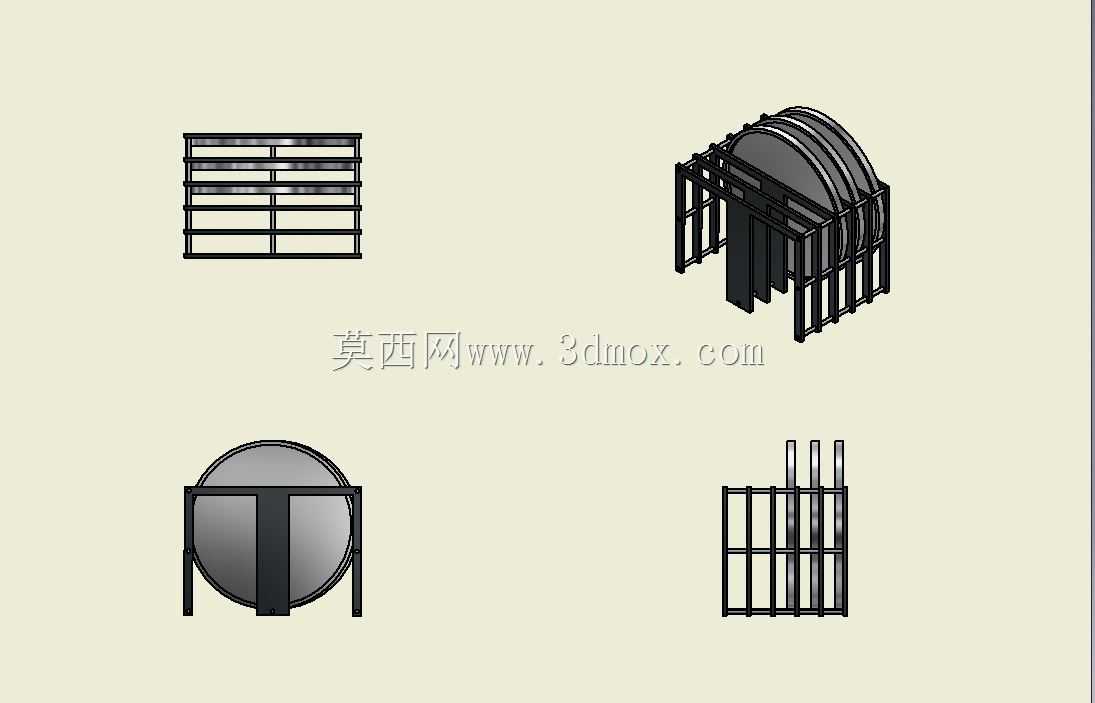

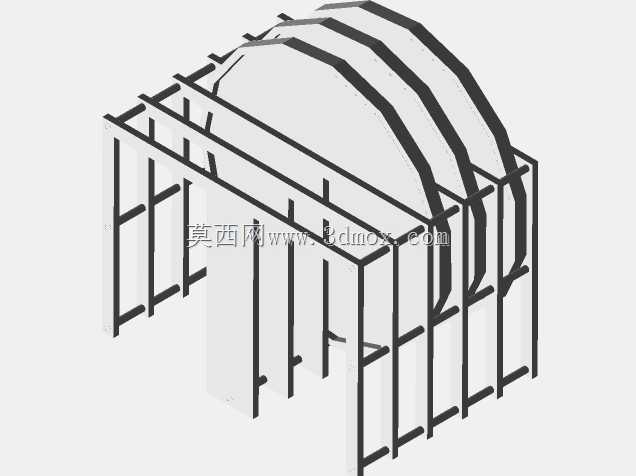

这款结构件主要面向商用及家用洗碗机配套的盘碟转运、暂存场景，解决传统人工逐件取放碗碟时反复弯腰、盘碟易滑落摔损的痛点，可直接适配洗碗机舱内安装空间，也可作为独立收纳架放置在备餐区、洗碗间的操作台面旁，完成盘碟从餐桌到洗碗机、再到储物区的全程承托转运，无需逐件挪动盘碟。整体采用框架式承载结构，主体由六组平行布置的板架通过横向连接杆拼接成型，板架的厚度、间距经过反复校核，既保证单组板架的抗形变能力，避免承托满载盘碟时出现弯折变形，也预留出足够的间隙容纳不同直径的圆盘、餐盘，常规家用8-12寸圆盘、方形餐盘均可顺畅放入，相邻盘碟之间留有均匀间隙，保证洗碗机冲水时水流可全面接触盘碟表面，提升清洗效率，也能避免盘碟之间相互磕碰产生划痕。结构支腿采用差异化长度设计，外侧两支腿长度大于中间支腿，当机架从垂直取放状态翻转至水平放置状态时，不同长度的支腿可同步接触支撑面，形成稳定的多点支撑，不会出现侧翻、倾斜的问题，所有支腿顶端均与上部水平支腿做刚性连接，连接处做圆角过渡处理，避免应力集中导致长期使用后出现焊缝开裂、结构断裂的问题。机架两侧额外设置三根横向挡杆，挡杆的安装高度刚好对应盘碟的侧边位置，当机架处于倾斜转运状态时，挡杆可阻挡盘碟从架体侧面横向滑落，无需额外设置绑带、卡扣等固定件，取放盘碟时无额外操作步骤。架体上预设的连接孔位可根据安装需求加装连接杆，拓展架体的承载长度，适配不同容量的洗碗机舱体尺寸，也可在架体底部加装防滑脚垫，放置在光滑台面时不会出现滑移。整个架体的外形边界控制在常规台下洗碗机的舱内安装尺寸范围内，无需对现有洗碗机舱体做改造即可直接放入，架体表面无尖锐凸起、死角，清洗后不易残留积水、污渍，符合厨房设备的卫生要求。
