壁挂式开放式机架结构设计

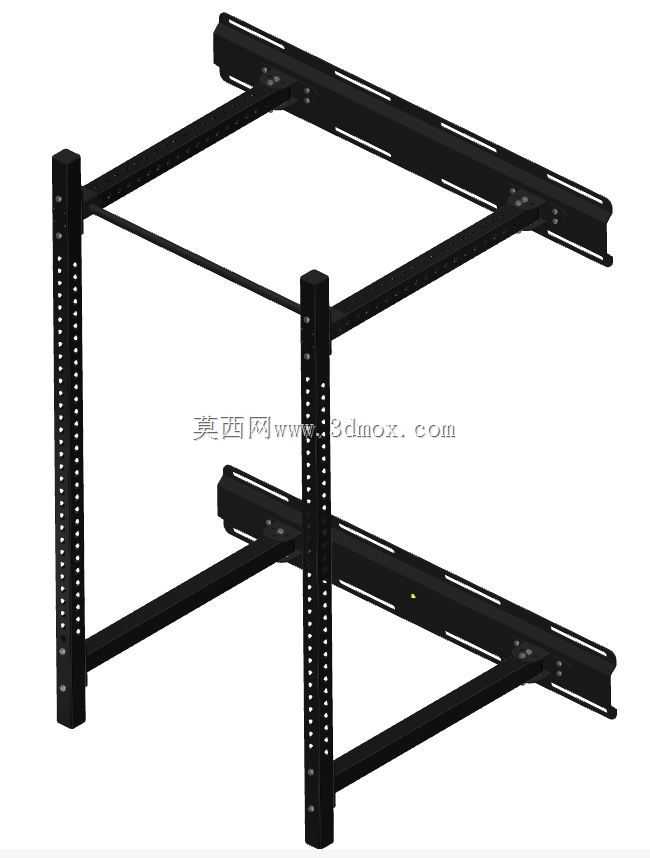

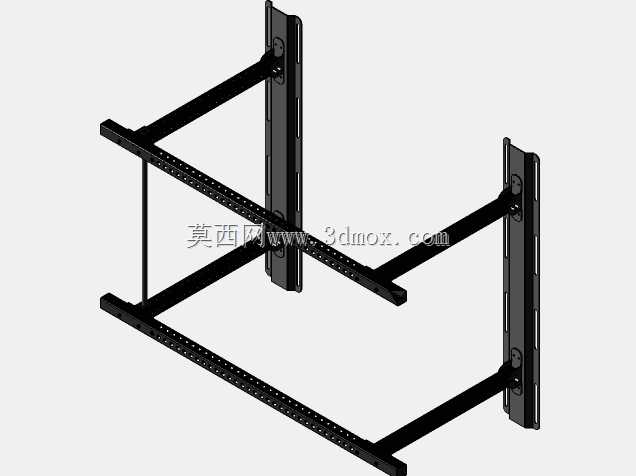

这款壁挂式机架采用开放式框架结构设计，核心应用场景为墙面固定安装的设备承载场景，可用于弱电井、设备间、小型机房、工作室墙面的设备挂载，也可适配家用、商用场景下的健身器材、影音设备、工业小型设备的壁挂承载，相比落地式机架能够大幅释放地面空间，尤其适合狭小空间内的设备布设需求。从功能特性来看，机架采用双侧立柱搭配上下两层横向挂载梁的结构，双侧立柱沿竖直方向排布等距调节孔位，可根据挂载设备的实际安装尺寸灵活调整横向梁的固定高度，适配不同高度规格的设备安装需求；上下两层横向挂载梁同样预留多组长条调节孔，可兼容不同宽度的设备固定孔距，无需额外打孔即可适配多数标准尺寸设备的安装要求。设计过程中优先考虑壁挂安装的承重稳定性，立柱与横向梁的连接位置采用三角加强斜撑结构，分散挂载时的承重应力，避免长期承重出现结构变形；整体框架采用型材拼接结构，所有连接位置均采用标准紧固件固定，无需焊接即可完成组装，生产加工与现场安装的工序都更为简便。安装边界方面，机架整体贴墙侧的安装梁预留壁挂固定孔位，可直接通过膨胀螺栓固定在混凝土墙面或承重墙体上，安装时需保证墙面承重能力匹配机架满载承重要求，机架向外延伸的深度控制在合理范围，避免过度占用过道空间，同时预留足够的设备接线、操作空间；竖直方向的安装高度可根据现场操作需求调整，通常将核心操作区域设置在人体站立操作的舒适高度区间，降低日常设备维护的操作难度。结构细节上，所有型材边缘均做倒角处理，避免安装与设备挂载过程中出现划伤风险，孔位加工精度控制在标准公差范围内，保证紧固件安装顺畅，调节孔位的间距设置兼顾调节灵活性与结构强度，不会因孔位过密降低立柱的整体承重能力。这类开放式壁挂机架相比封闭式机柜具备更好的散热条件，设备运行产生的热量可直接通过开放式框架自然散出，无需额外加装散热组件，同时设备接线、调试操作都更为便捷，适合对设备防护要求不高、需要频繁操作调试设备的布设场景。
