镍钛合金驱动式太阳跟踪传动装置

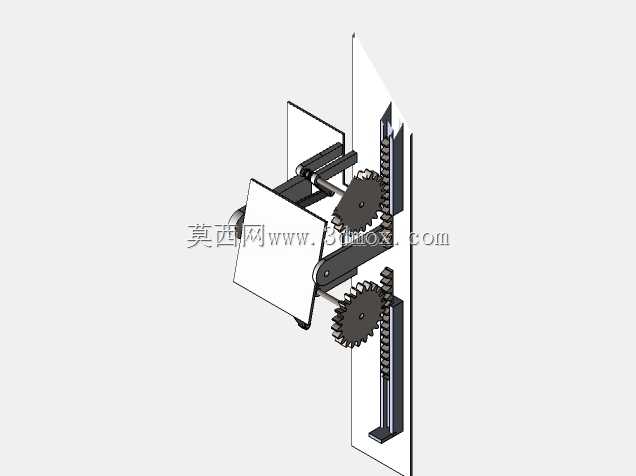

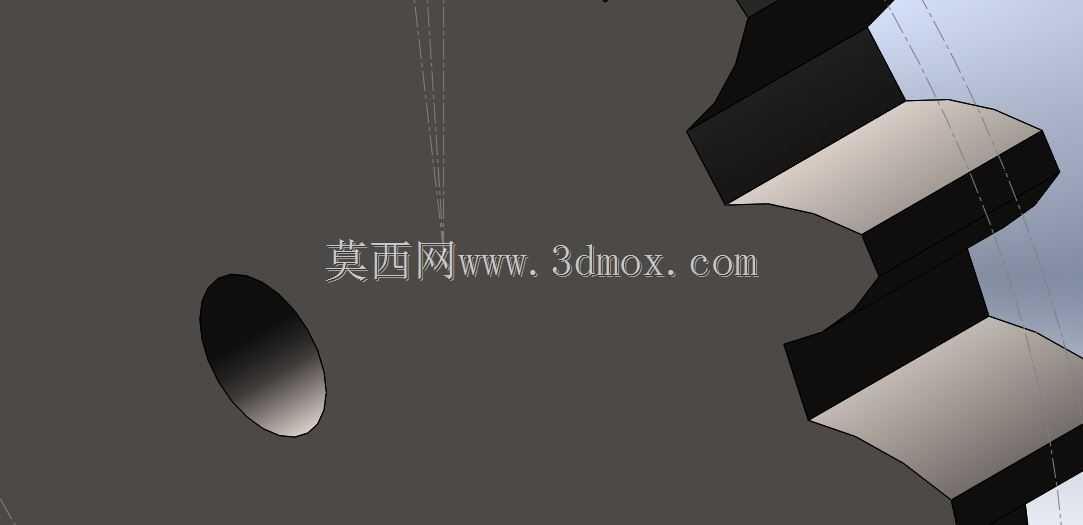

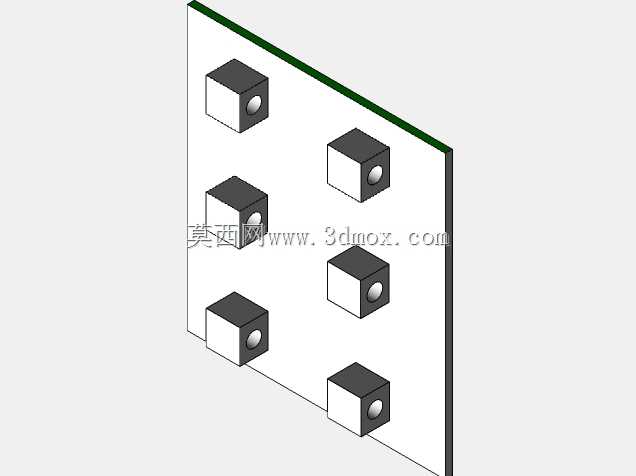

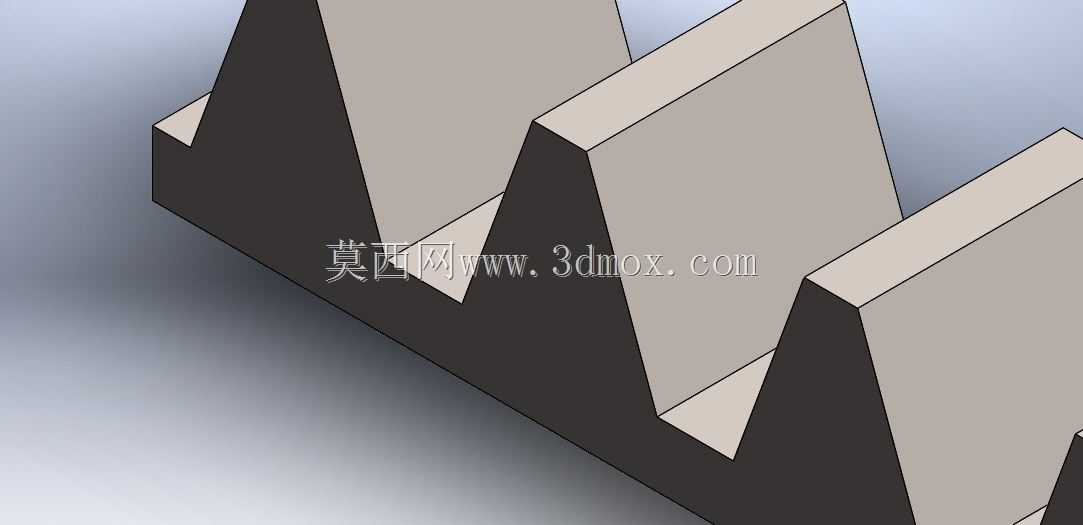

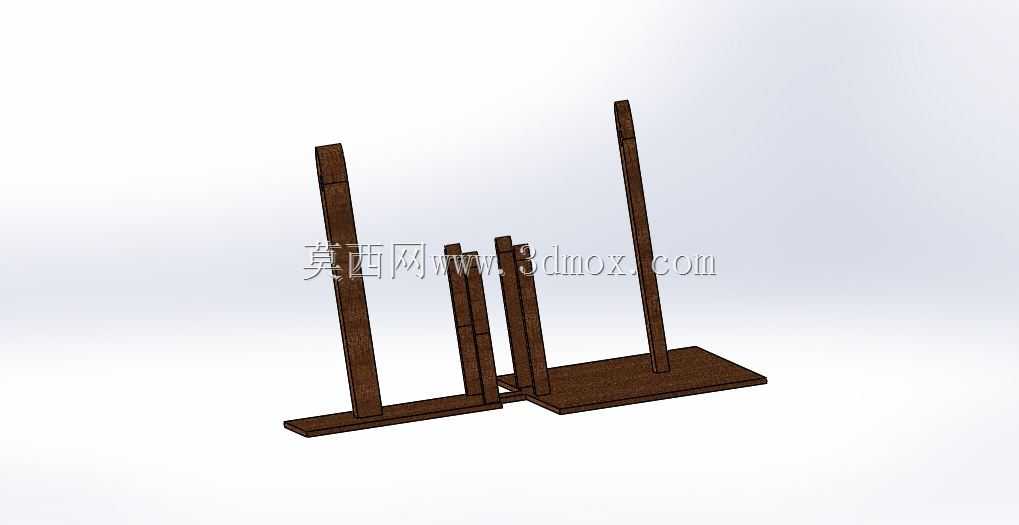

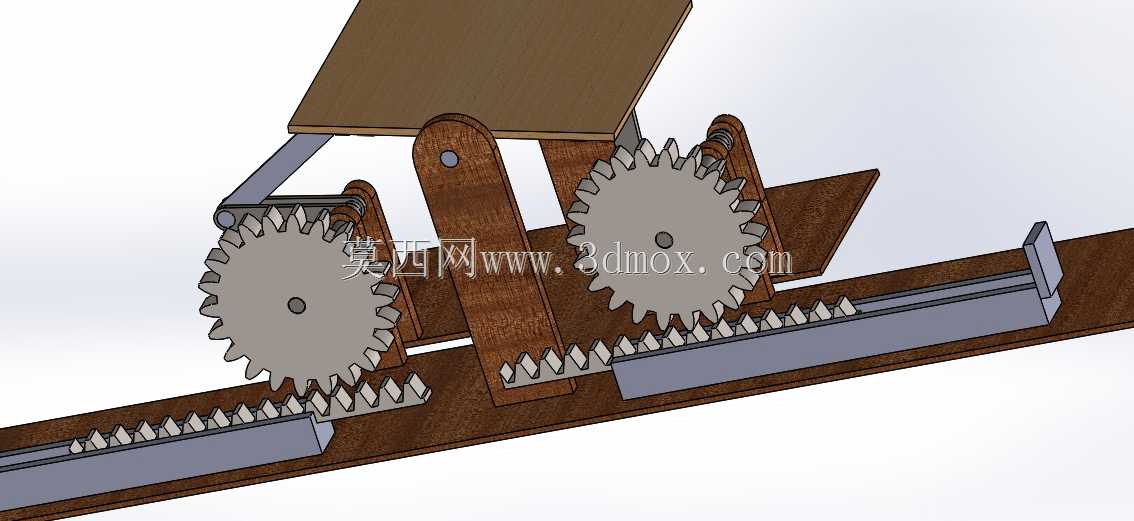

该装置主要面向分布式光伏、小型离网太阳能供电场景设计，可适配户用光伏板、小型太阳能充电装置、野外监测设备太阳能供电模块的角度调节需求，核心作用是通过自动调整受光面朝向，提升太阳能接收效率，相比固定安装的光伏组件，可有效提升低纬度地区早晚时段的光能捕获量。整套传动机构采用SMA镍钛合金弹簧作为核心驱动元件，搭配齿轮齿条啮合传动结构，无需额外配置大功率驱动电机，依靠镍钛合金的温度形变特性提供驱动力，当受光面接收太阳辐射温度升高时，镍钛弹簧产生形变输出推力，带动齿轮沿齿条做直线啮合运动，进而驱动上部受光安装板绕铰接轴转动，实现太阳高度角方向的跟踪调整，结构中配套的复位弹簧可在温度降低时带动机构复位，完成单日的角度循环调整。设计过程中优先考虑了户外无外接电源场景的适配性，整套传动组件均采用外露式布局，未设计密闭壳体，降低整体自重与制造成本，齿轮采用直齿圆柱齿形，齿条沿底部安装基座通长布置，可实现0到60度的俯仰角度调节范围，完全覆盖国内大部分地区的太阳高度角变化区间。安装边界方面，底部基座预留了长条型安装孔位，可直接通过螺栓固定在角钢支架或预制水泥基座上，上部受光板安装位采用平板式铰接结构，可适配厚度10mm以内的光伏板或太阳能集热板安装，整体横向安装宽度控制在400mm以内，纵向安装深度不超过300mm，不会占用过多支架安装空间，适合小型分布式光伏项目的改造加装。传动结构的啮合间隙设计预留了0.15mm的装配公差，可适应户外-20℃到60℃的温度变化带来的零件形变，避免低温下卡滞、高温下啮合过紧的问题，所有铰接转动位置均采用光轴配合铜套的结构，无需频繁加注润滑脂即可保证长期转动顺畅，适配野外无人值守的使用场景。
