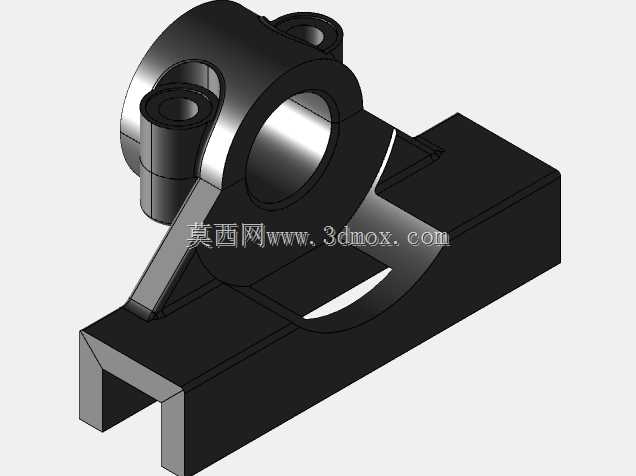

这类滑架结构常见于中小型自动化输送线、可调式工装夹具以及直线往复运动机构的末端支撑环节,核心作用是为穿装在轴孔内的转动轴、导向杆提供稳定的径向支撑,同时依托底部的滑槽结构实现沿导轨方向的位置调整,适配不同工位的间距需求。从结构设计逻辑来看,主体采用一体式铸钢或型材焊接加工思路,上部的大直径轴孔为核心承载部位,孔壁预留了足够的壁厚以承受轴类部件运转时产生的径向载荷,轴孔旁侧的两个同轴小凸台孔为锁紧定位结构,当滑架调整到目标位置后,可通过穿装螺栓顶紧内部轴件,或是连接外部限位件完成位置固定,避免设备运行过程中出现滑移偏移。底部的滑槽采用开口式C型槽结构,槽体内壁的加工精度直接决定滑架的移动顺畅度,设计时槽宽与配套导轨的单边间隙控制在0.05-0.12mm区间,既保证滑动时无卡滞,也不会因间隙过大出现运行晃动。连接上部轴座与底部滑槽的两块斜向加强筋是结构强度的关键补强部位,筋板厚度根据额定承载载荷核算,通常取轴孔壁厚的1.2-1.5倍,筋板与轴座、滑槽的连接处均做了圆角过渡处理,避免应力集中导致长期受载后出现焊缝开裂或结构断裂问题。在安装边界层面,这类滑架的适配导轨宽度需与底部滑槽的内槽宽匹配,上部穿装轴件的直径不能超过主轴承孔的内径,安装时需先将滑槽整体卡入导轨后再穿装上部轴件,锁紧螺栓的拧紧力矩需控制在材料屈服强度的70%以内,防止过度拧紧造成凸台孔变形。实际应用中,这类滑架可替代固定式轴承座使用,在需要频繁调整支撑位置的生产线、调试用工装场景下,无需重新打孔安装基座,仅需松开锁紧件即可滑动调整位置,大幅降低设备改造成本与调试周期,结构上没有冗余的复杂部件,加工难度低,日常维护仅需定期在滑槽接触面涂抹润滑脂即可保证长期运行稳定性。
