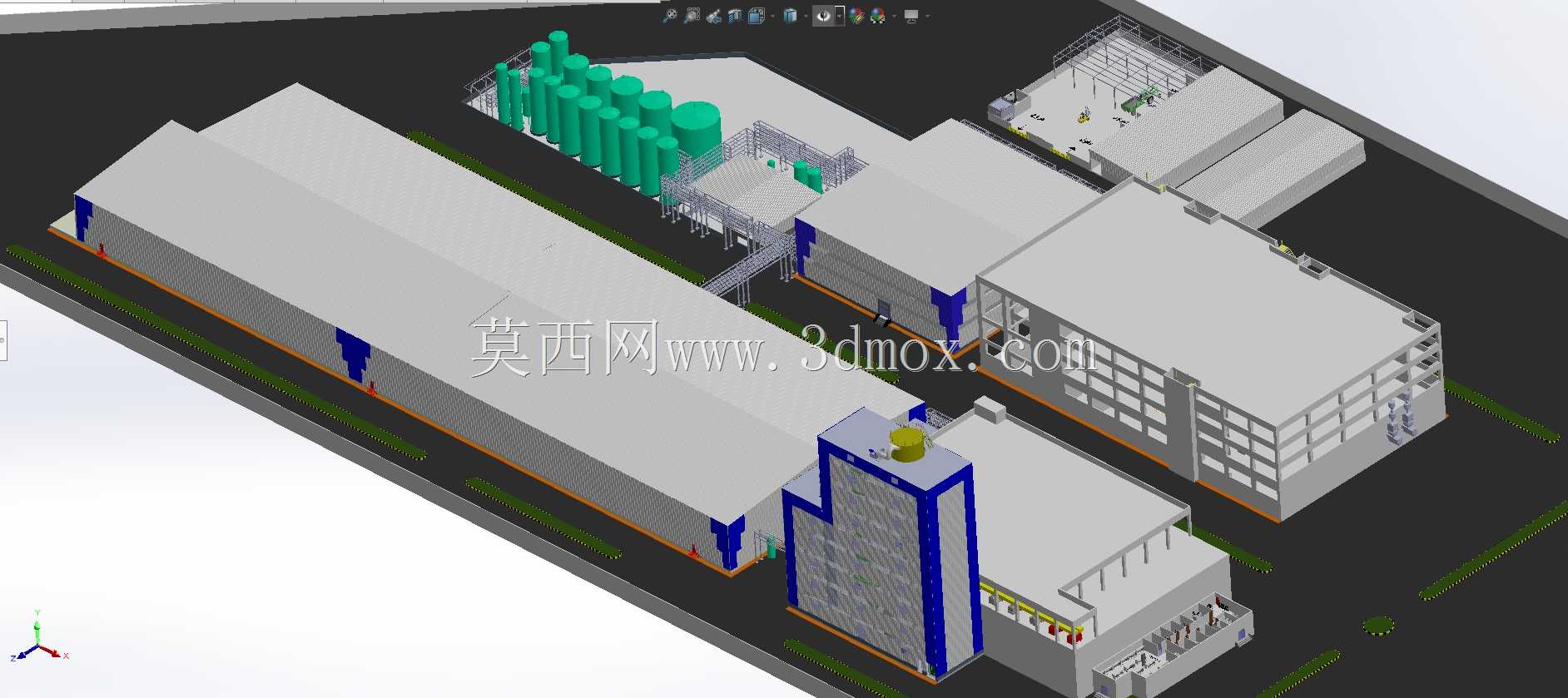

带储罐区与管廊架的化工厂区整体布局

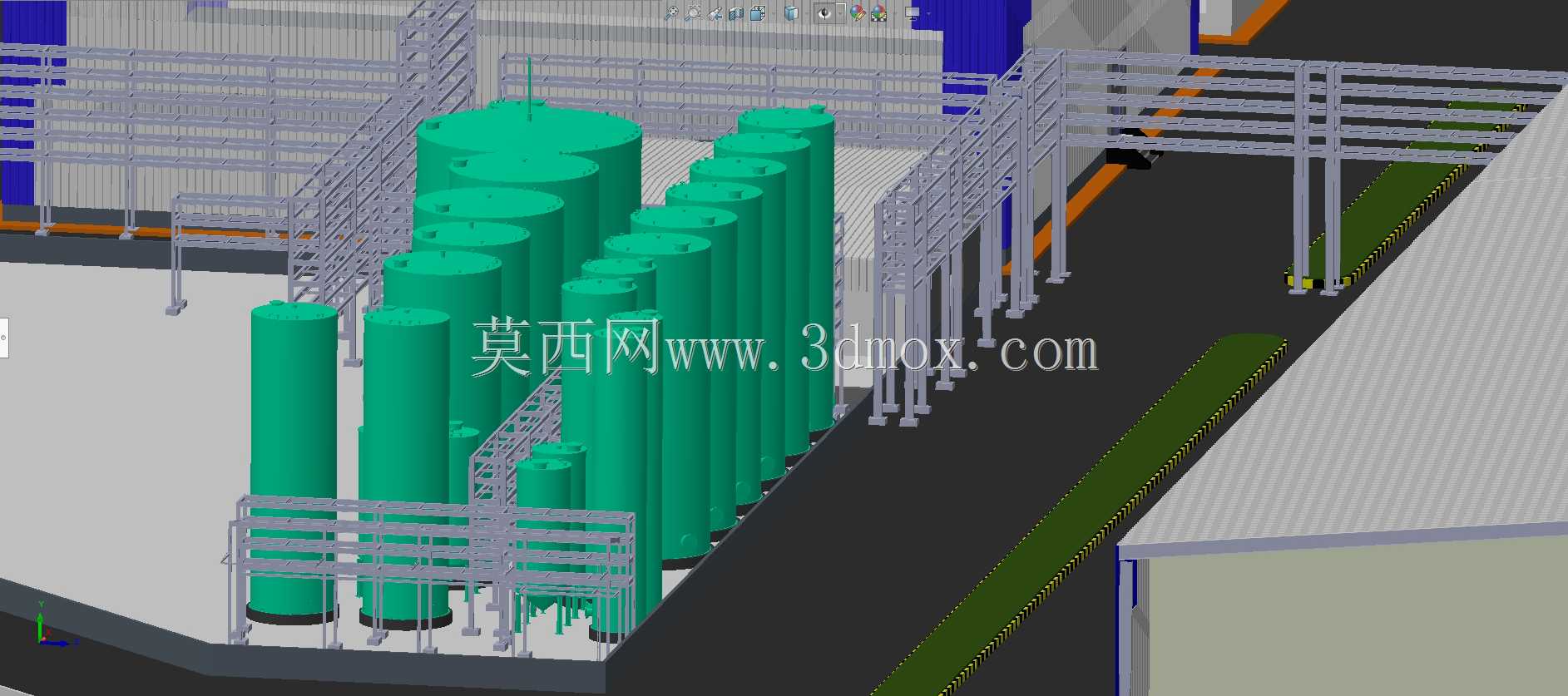

这套三维布局还原了连续流程类化工生产厂区的典型配置，在做总图规划阶段，首先要明确各功能区块的安全间距边界——储罐区集中布置在厂区全年最小频率风向的上风侧，和周边生产厂房的防火间距严格按照介质危险等级预留，立式圆柱形储罐成排排布时，罐组之间设置了检修通道，满足槽车停靠、物料装卸的操作空间，罐区周边的围堰高度按最大单罐泄漏量核算，避免事故状态下物料漫流。管廊架作为厂区物料输送的主动脉，沿厂区主要道路侧布置，架体分层规划：上层走大口径工艺物料主管，中层布置公用工程管线（循环水、压缩空气、蒸汽管线），下层预留仪表桥架与消防管线的安装空间，管廊的立柱间距结合道路通行净空要求设置，跨越道路位置的架体底标高满足4.5米的消防车辆通行要求，管廊和各生产厂房的接口位置，预留了支管引出的操作平台，方便后期管线对接与阀门检修。厂区内的生产厂房按工艺流程顺序排布，从原料预处理、反应加工到成品灌装的工序动线无折返，厂房内部的柱网尺寸按生产设备的最大外形尺寸预留，多层厂房的荷载取值结合重型设备的安装位置做局部加强，厂房侧墙的管架预留洞和外部管廊标高精准对齐，避免管线安装时出现反坡、应力集中的问题。厂区内的辅助建筑，包括动力站、中控室、维修车间，布置在远离罐区的安全区域，中控室朝向罐区一侧的墙体采用防爆设计，人员疏散通道直接通向厂区外的应急集合点。道路系统采用环形布置，主路宽度满足大型设备运输车辆的转弯半径要求，路边设置的排水沟、消防栓位置和管廊立柱、厂房出入口无干涉，厂区周边的绿化隔离带同时兼具防火隔离与降噪功能。在建模过程中，所有建筑、设备的相对位置都按实际工程的安装边界做了碰撞检查，避免出现管线穿梁、设备检修空间不足的问题，管廊的转弯位置、跨接位置都做了自然过渡，储罐的爬梯、顶部操作平台的护栏高度符合安全规范要求，厂房的门窗位置、吊装孔预留位置都结合设备进场路径做了对应调整，整体布局既满足生产流程的顺畅性，也符合化工行业的安全、消防、检修相关规范要求，可作为同类化工项目总图规划、三维布局校验的参考模板，帮助设计人员提前排查总图阶段的布局冲突，减少后期施工阶段的设计变更。
