小轮罩注塑成型模具结构设计

项目分类:注塑模图纸 发布时间:2024-05-24 ID:755073
  • 小轮罩注塑成型模具结构设计
  • 小轮罩注塑成型模具结构设计
  • 小轮罩注塑成型模具结构设计
  • 小轮罩注塑成型模具结构设计

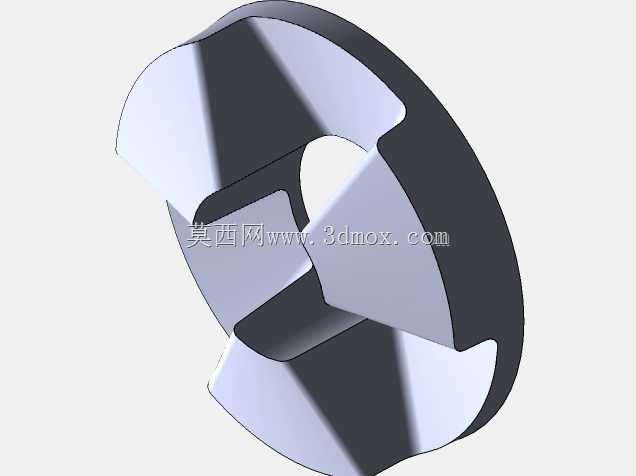

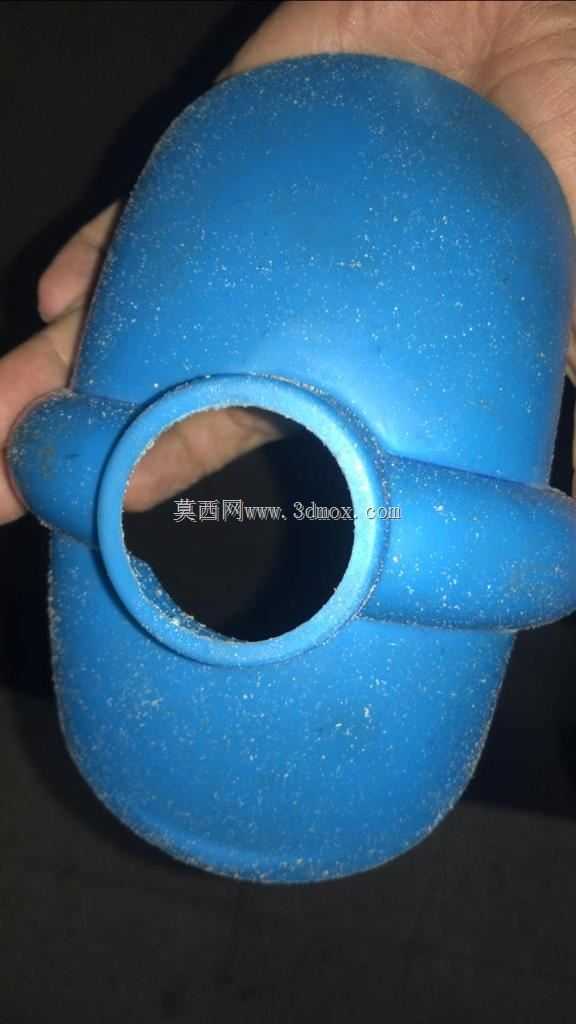

  这套模具针对小型轮罩类塑件的批量注塑生产需求设计,核心服务于两轮代步车、小型电动工具配套轮罩的成型工序,在日用五金、小型代步装备的塑件生产线上可直接适配常规卧式注塑机的安装接口。从实际生产场景来看,这类小轮罩属于外观与装配精度双要求的塑件,外表面不允许出现明显熔接痕、缩印,内侧的安装卡扣位需要保证尺寸公差控制在±0.05mm范围内,才能和轮体支架完成顺畅装配,不会出现装配后松动、错位的问题。

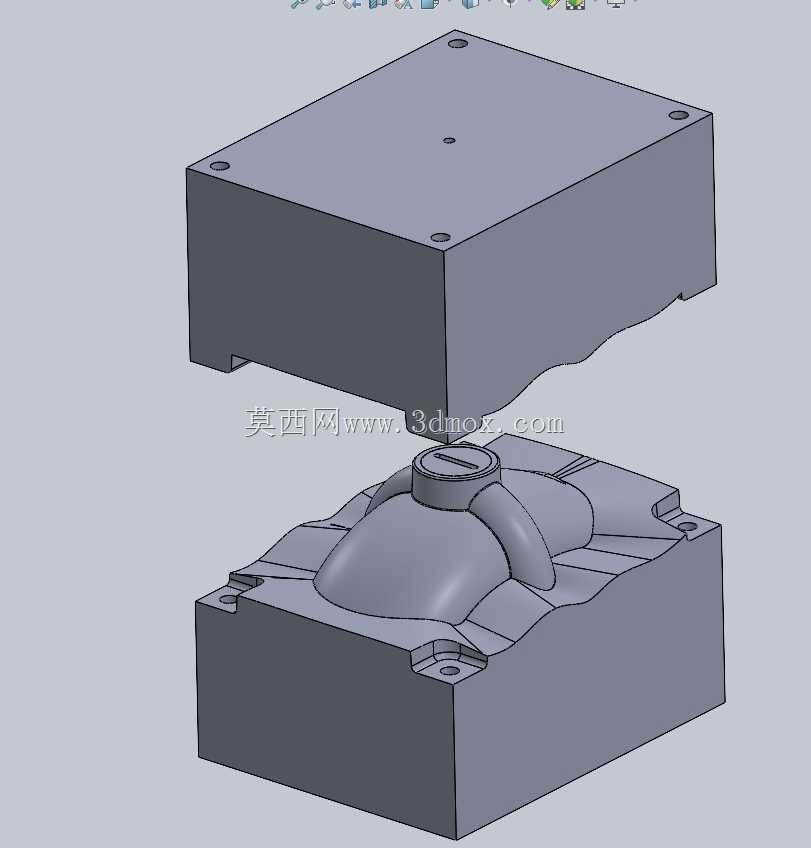

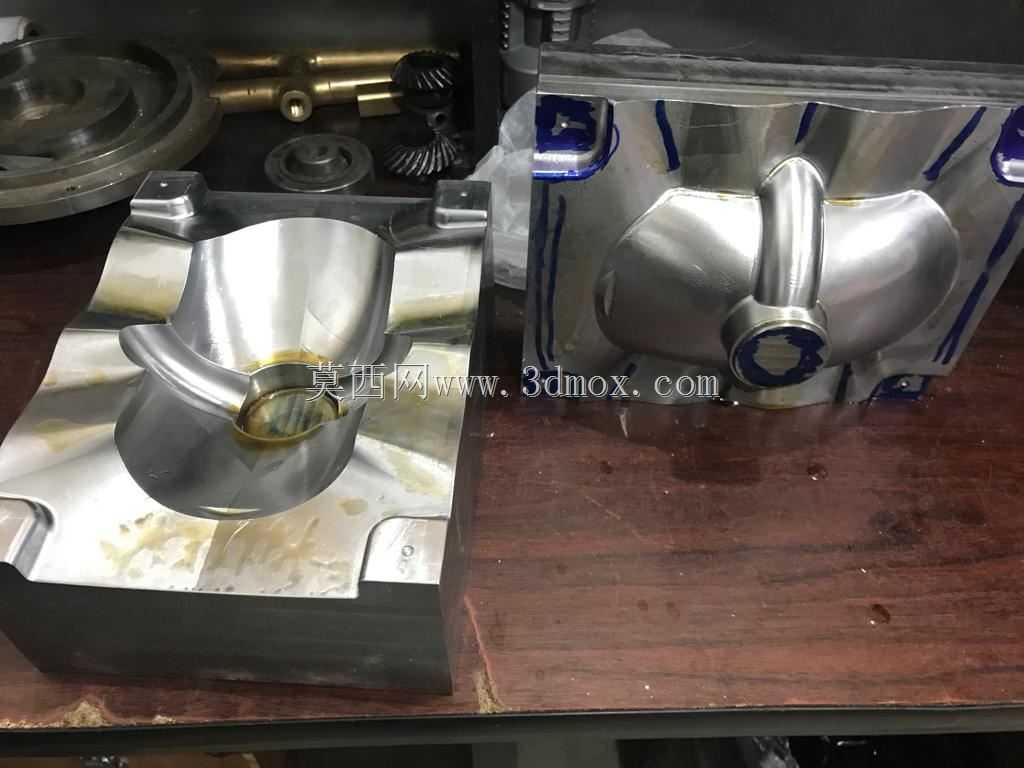

  设计阶段首先围绕塑件的结构特征确定分型面位置,顺着轮罩外轮廓的最大投影面拆分动定模,最大程度减少脱模时的塑件表面拉伤,同时避免侧抽芯结构的过度复杂设计——轮罩侧面的弧形过渡区域没有倒扣结构,因此不需要额外设置滑块抽芯机构,仅在动模侧设置顶出机构即可完成脱模,大幅简化了模具的整体结构,降低了后期生产的维护成本。模架采用标准龙记模架的两板模结构,定模侧的型腔直接加工出轮罩的外曲面,曲面加工时预留0.02mm的抛光余量,后续经过省模抛光后可以直接达到塑件要求的外观粗糙度,不需要额外做晒纹处理就能满足普通轮罩的外观要求。动模侧的型芯部分对应轮罩的内表面结构,包括内侧的加强筋、安装柱位,所有加强筋的厚度都控制在塑件主体壁厚的0.6倍,避免注塑时筋位背面出现缩痕,安装柱位内部设置司筒顶出,保证柱位脱模时不会出现顶白、断裂的问题。

  浇注系统采用侧浇口进料,浇口位置设置在轮罩内侧的非外观面,注塑完成后浇口残留不会影响塑件外观,同时浇口的截面尺寸经过核算,能够保证熔融塑料在型腔内的填充速度均匀,避免出现填充不足、困气的问题。冷却系统围绕型腔和型芯分别布置循环水路,定模侧的水路顺着型腔的弧形轮廓排布,距离型腔表面的距离保持在15-20mm,保证冷却均匀,减少塑件成型后的翘曲变形;动模侧的水路避开顶针、司筒的安装位置,在型芯的中心区域额外设置水井式冷却结构,解决厚壁区域冷却速度慢的问题,将整个成型周期的冷却时间控制在合理范围内,提升批量生产的效率。

  安装边界上,这套模具的模架长宽尺寸适配200吨级卧式注塑机的拉杆间距,定位圈尺寸、浇口套的球面半径都匹配常规注塑机的射嘴规格,顶出孔的位置和尺寸符合标准模架的顶出系统安装要求,不需要对注塑机做额外改装就能直接上机使用。导柱导套设置在模架的四个角位,合模时的定位精度可以保证动定模的错位量控制在0.02mm以内,避免塑件出现飞边、错模的缺陷。排气槽开设在分型面的填充末端位置,深度控制在0.02mm,既可以顺利排出型腔内的空气,又不会出现飞边问题。

  从实际生产的适配性来看,这套模具可以适配PP、ABS等常用注塑材料,针对不同材料的收缩率差异,设计时已经预留了可调的修正余量,后期如果更换生产材料,只需要对型芯型腔的尺寸做少量修正就能满足成型要求。顶出系统采用圆顶针加司筒的组合顶出方式,顶针的排布位置避开塑件的外观面,顶出力均匀分布在塑件的加强筋、安装柱等结构强度较高的位置,避免顶出时塑件出现变形、顶穿的问题。整个模具的易损件都采用标准件,比如导柱导套、顶针、司筒、浇口套都可以直接采购标准配件更换,后期维护时不需要单独加工非标零件,减少了停机维护的时间成本。
