马尔代维奇恩瓦尔单筒子架结构设计

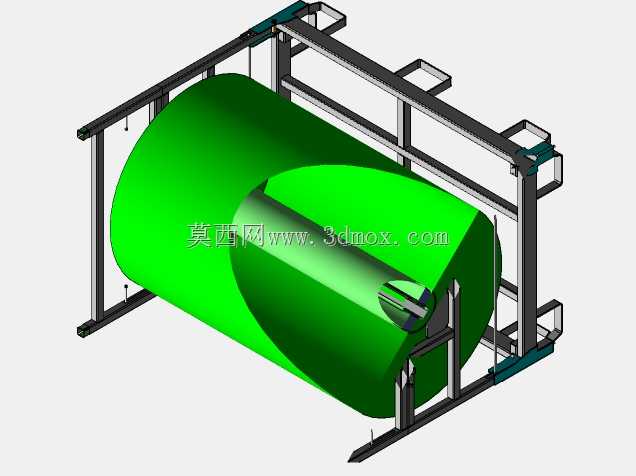

该单筒子架主要应用于纺织前道工序的纱线放卷作业场景，也可适配薄膜、窄幅卷材类物料的承托放卷工位，常见于织造车间、小型卷材分切生产线的进料端，为大直径卷装物料提供稳定的旋转支撑，避免卷料在放卷过程中出现偏心晃动、轴向窜动等影响出料张力稳定的问题。从结构设计逻辑来看，整体采用双侧门式框架作为承载主体，框架杆件以矩形型钢拼接成型，通过螺栓连接形成稳定的受力结构，底部设置横向连接梁强化整体刚性，避免单侧受力时出现框架形变；两侧框架上部预留卷装轴的安装定位位，可适配不同幅宽的卷料装夹需求，卷装承托位的高度设计充分考虑了人工上料的操作便利性，同时预留了足够的卷料旋转空间，避免卷料外层与框架杆件发生剐蹭磨损。设备的核心功能是为大直径单卷物料提供可顺畅转动的支撑载体，两侧支撑位可适配不同直径的轴头装夹，框架上部设置的横向导轨结构可适配轴向位置微调，满足不同幅宽卷材的对中需求，底部的支撑脚预留安装孔位，可直接通过膨胀螺栓固定于车间地面，抵消卷料转动过程中产生的动载荷，避免设备运行时出现移位。从安装边界来看，整体框架的横向宽度需匹配所承载卷料的最大幅宽，两侧立柱的间距比卷料最大幅宽大出150-200mm的操作间隙，方便操作人员完成卷料的装卸与轴头锁紧作业；设备的整体高度根据卷料最大直径设定，保证卷料安装完成后，卷料最低点距离地面留有足够的排料空间，避免下垂的物料与地面接触产生污损；框架的纵向深度结合卷料最大直径设计，保证卷料转动时的外轮廓不会超出框架的纵向边界，避免与周边其他设备产生干涉。设计过程中充分考虑了卷料的动平衡特性，两侧支撑位的同轴度公差控制在合理范围内，减少卷料高速转动时的振动传递，框架杆件的选型经过载荷校核，可承载满卷状态下的卷料重量，长期使用不会出现杆件弯曲变形的问题；同时框架的结构设计预留了张力检测、导辊组件的扩展安装位，可根据实际生产需求加装辅助组件，适配不同的放卷工艺要求。
