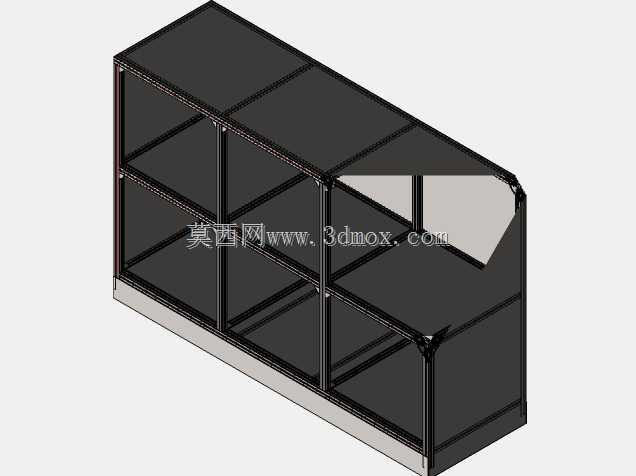

工业铝型材组合式多格储物机架结构

这款铝型材组合机架在车间现场、实验室物料存放、生产线边暂存区域都有广泛适配场景，日常可用来分类存放工装夹具、检测样件、生产辅料或是小型待加工工件，相比传统焊接机架，铝型材搭建的结构不需要做表面防锈喷涂处理，自重更轻，后期调整层位或是拓展加装附件都十分便捷。从结构设计来看，整体采用工业铝型材作为主支撑框架，型材连接位置采用标准角件配合螺栓锁紧，不需要现场焊接作业，组装时只需要常规内六角扳手即可完成全部装配工序，框架的层板采用平整板材铺设，每一层的分隔空间都做了均等划分，三列三层的格位布局可以实现不同类别物料的分类存放，避免不同规格工件混放导致的拿取效率低下问题。机架底部预留了安装固定的孔位边界，既可以直接放置在平整地面使用，也可以通过膨胀螺栓与地面固定，适配有一定振动的生产现场使用场景，避免机架受外力碰撞出现移位。设计过程中充分考虑了铝型材的受力特性，主框架选用的型材截面规格可以满足每层额定承重需求，框架边角位置加装了专用的端盖与防护角，避免日常作业过程中尖锐边角磕碰划伤操作人员，顶部的封板设计可以避免上方落尘掉入格位内部，存放精密零部件或是清洁度要求较高的物料时，能减少日常清洁维护的工作量。机架的整体外形尺寸适配常规车间通道的通行宽度，放置在生产线边时不会占用过多操作空间，格位的内部净空尺寸经过核算，可以容纳常用尺寸的物料盒、小型工具柜，不需要额外定制非标盛具就能直接投入使用。框架侧面预留了型材槽位，后期如果需要加装标签条、防静电接地端子、照明支架等附件，不需要对原有框架做打孔破坏，直接利用型材本身的T型槽就能完成加装，适配不同使用场景下的功能拓展需求。这种铝型材机架的结构设计逻辑，核心是在满足承重使用需求的前提下，最大化压缩组装与后期改造成本，相比定制焊接的钢制机架，交付周期更短，结构调整灵活度更高，不管是小批量试制车间的临时物料存放，还是量产线的固定工位储物，都能快速适配现场需求，不需要额外做复杂的基础施工，到场组装完成即可投入使用。
