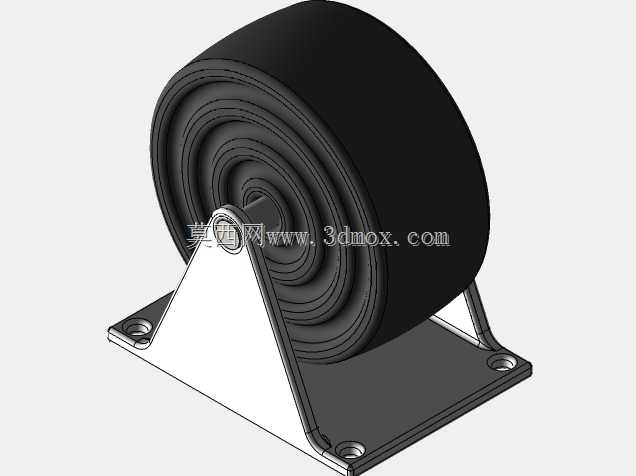

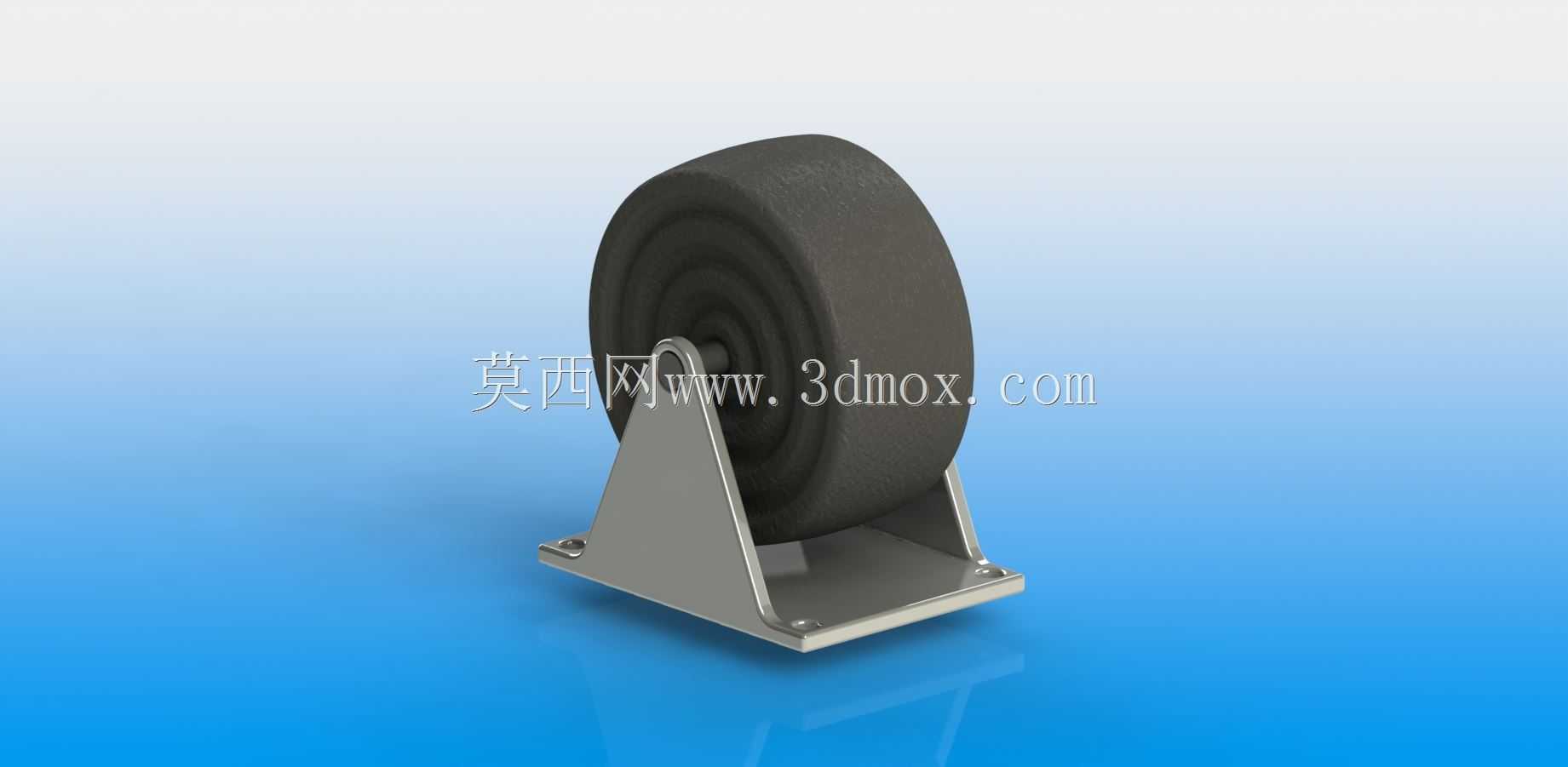

通用刚性橡胶脚轮结构三维模型

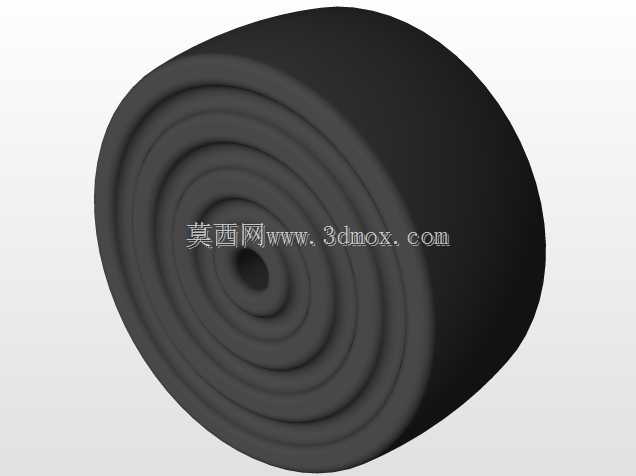

这款刚性橡胶脚轮的建模过程，首先要明确其核心应用场景覆盖仓储货架、轻型手推车、工位工作台、家用移动家具等多个领域，作为设备与地面之间的移动承载部件，其核心作用是在保证承载能力的前提下，降低移动过程中的震动与噪音，同时避免刮伤环氧地坪、瓷砖、实木地板等各类铺装地面。建模时优先确定安装边界，顶部方形安装板预留四个对称的沉头安装孔，孔位间距适配常规型材框架、货架底梁、家具底板的安装孔位标准，安装板厚度满足额定承重下的抗弯强度要求，不会在长期重载下出现翘曲变形。支架部分采用双侧折弯支撑板结构，从安装板底部向下延伸至轮轴位置，折弯处做圆弧过渡处理，既消除应力集中隐患，也能提升支架整体抗冲击性能，轮轴与支架之间采用过盈配合定位，不需要额外添加轴承结构，适配中低速、短距离移动的使用场景，降低整体制造成本。轮体部分采用多层橡胶压合结构，外层橡胶硬度控制在邵氏65-70度区间，既保证足够的承重能力，也能在接触地面微小凸起时产生适量形变，缓冲移动过程中的颠簸，轮体中心的轮毂部分采用硬质材质内嵌，与轮轴配合的孔位公差控制在H7级别，保证轮体转动顺畅无卡滞，不会出现径向窜动的问题。建模过程中需要重点核对轮体转动的包络空间，确保支架两侧的支撑板不会与轮体侧面产生摩擦干涉，安装板底部到轮体最低点的高度尺寸，要匹配常规设备底部的离地间隙要求，避免安装后设备底部与地面发生剐蹭。这类刚性脚轮没有转向结构，仅能沿固定方向移动，适合安装在需要直线移动的设备底部，搭配转向脚轮使用时可以精准控制设备的移动轨迹，不会出现随意偏移的问题，橡胶轮面的防滑性能也能保证在轻微倾斜的地面上不会出现自主滑移的情况，提升设备停放时的稳定性。在装配场景中使用该模型时，可以直接将安装板与设备底梁的安装孔位对齐，通过螺栓紧固即可完成装配，不需要额外设计转接支架，大幅缩短设备的设计周期，模型的细节还原度足够支撑装配干涉检查、运动仿真验证等工作，能够直观呈现脚轮安装后设备的整体离地高度、移动时的轮体转动范围，帮助设计人员提前排查安装过程中可能出现的空间冲突问题。
