家用嵌入式烤箱金属承托烤网架结构设计

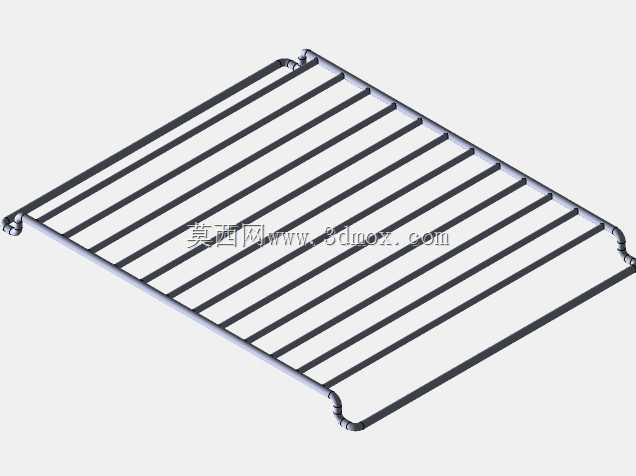

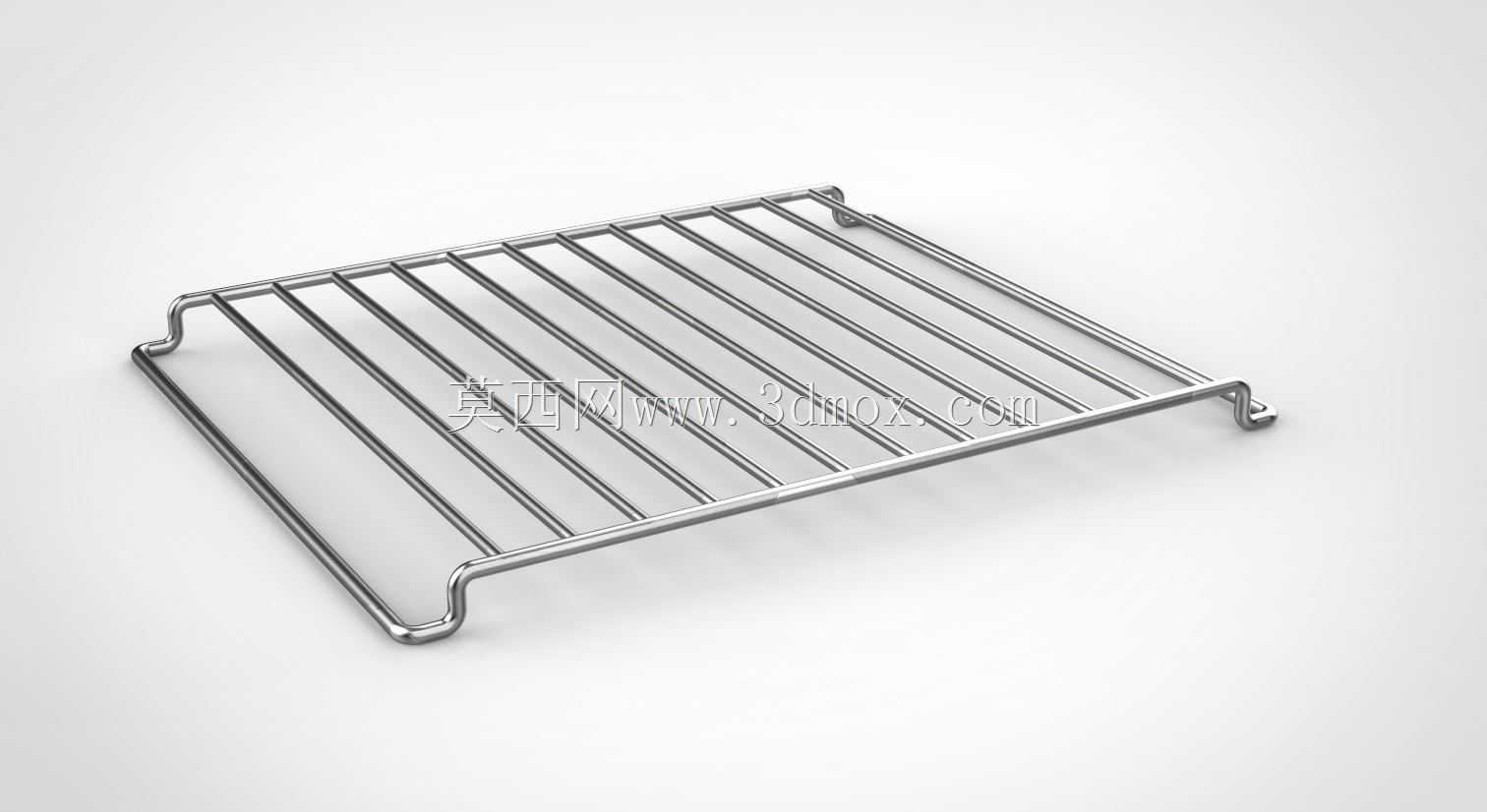

这款金属网架主要适配家用嵌入式及台式烤箱内腔使用，日常烘焙作业中可直接承托烤盘、烘焙油纸盛放的面点食材，也可直接放置烤制的肉类、薯类等食物，让热空气在食材下方形成循环通路，避免食材底部积留汁水导致烘烤不均，是烤箱内腔核心的承载配套部件。从结构设计来看，整体采用等距排布的金属圆钢作为承载筋条，筋条间距经过反复校核，既不会因为间隙过大导致小型食材、小尺寸模具滑落，也不会因为间隙过密阻碍热对流，影响烘烤效率。网架两侧设计有向下弯折的限位支撑脚，支撑脚的弯折角度与尺寸完全匹配烤箱内腔两侧的凸台卡槽，安装时可直接顺着卡槽推入到位，推入后支撑脚的弯折段会卡在卡槽限位处，不会因为抽拉烤盘或者取放食材导致网架移位，同时支撑脚的高度预留了足够的底部空间，保证网架下方热空气可以顺畅流通。网架的外框采用整根金属圆钢弯折成型，所有衔接位置都做了圆滑过渡处理，没有尖锐的毛刺棱角，既避免安装取放时划伤操作人员手部，也不会刮蹭烤箱内腔的搪瓷涂层。整体外形尺寸严格匹配对应容积烤箱的内腔安装边界，宽度方向预留了合理的安装间隙，不会因为热胀冷缩出现卡滞无法抽拉的情况，深度方向的尺寸控制在推入后不会与烤箱门体内侧发生碰撞，关门时可以完全容纳于内腔之中。筋条与外框的连接位置采用焊接工艺处理，焊后打磨平整，整体做了电镀防锈处理，能够长期耐受烤箱内的高温高湿环境，不会轻易出现锈蚀脱落的问题，日常使用后也可以直接抽出进行水洗清洁，不会因为残留油污滋生细菌。在实际使用场景中，除了常规的烘焙作业，这款网架也可作为冷却架使用，烘烤完成后可直接将网架抽出放置在台面上，承托刚出炉的烤盘或食材，利用网架下方的空气流通加快食材冷却速度，避免余温让食材过度焖烤影响口感。设计过程中还对网架的承重能力做了校核，在满布载荷的情况下筋条的挠度变形量控制在允许范围内，不会因为放置较重的铸铁烤盘、整鸡食材出现明显下弯，长期使用也不会产生永久变形，保证抽拉顺畅。
