仿生扑翼飞行侦察机器人结构设计

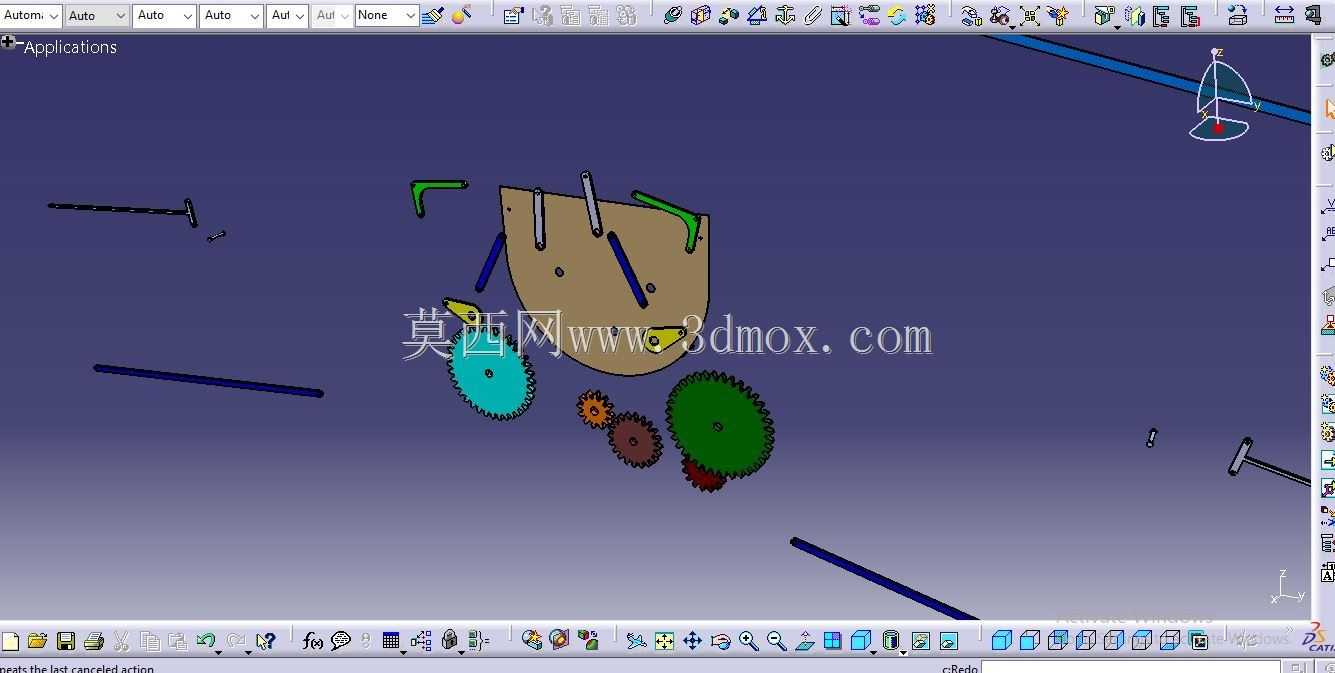

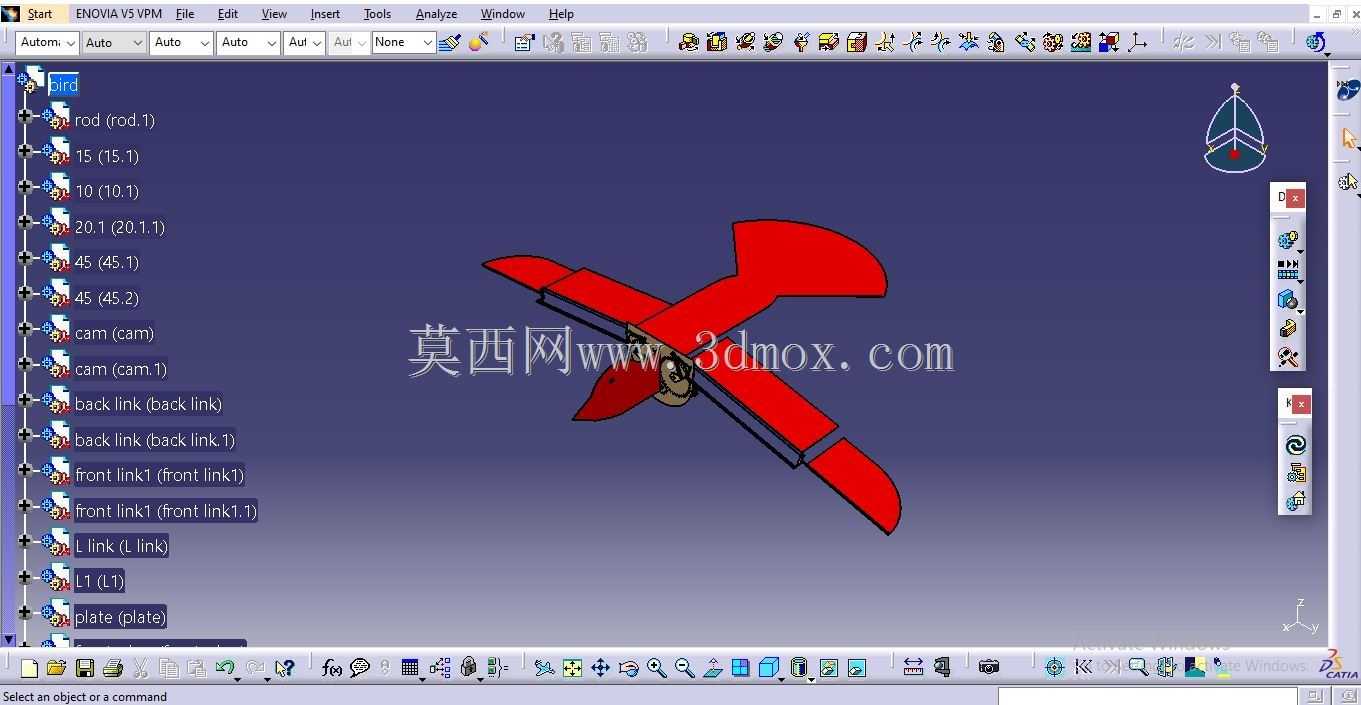

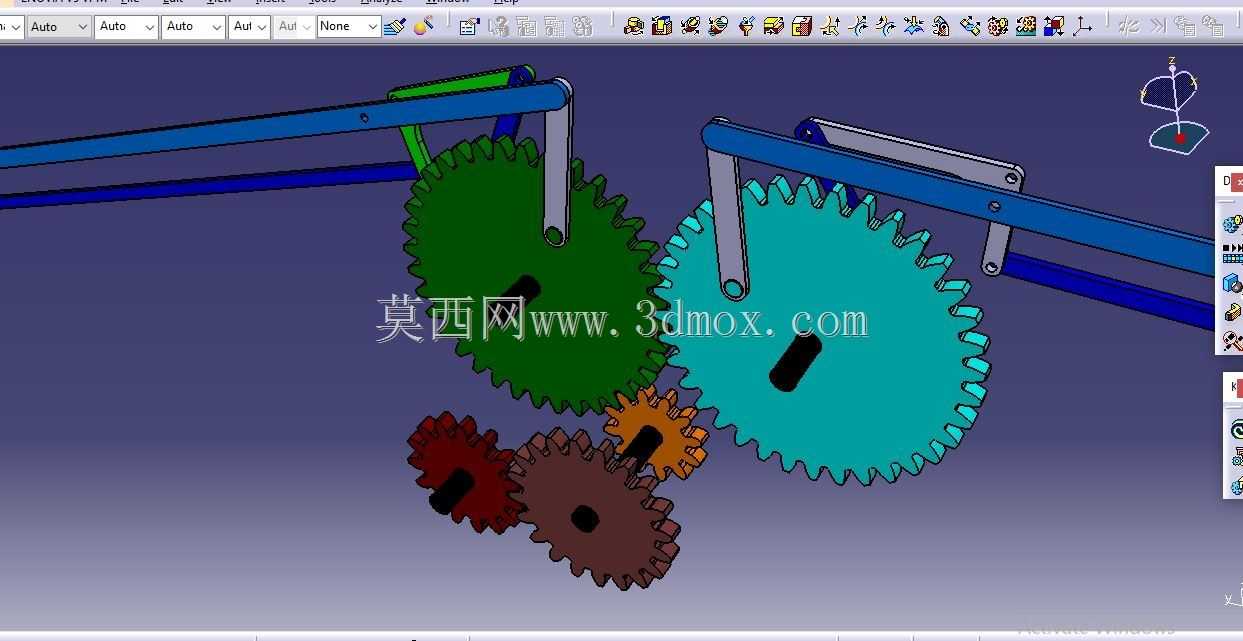

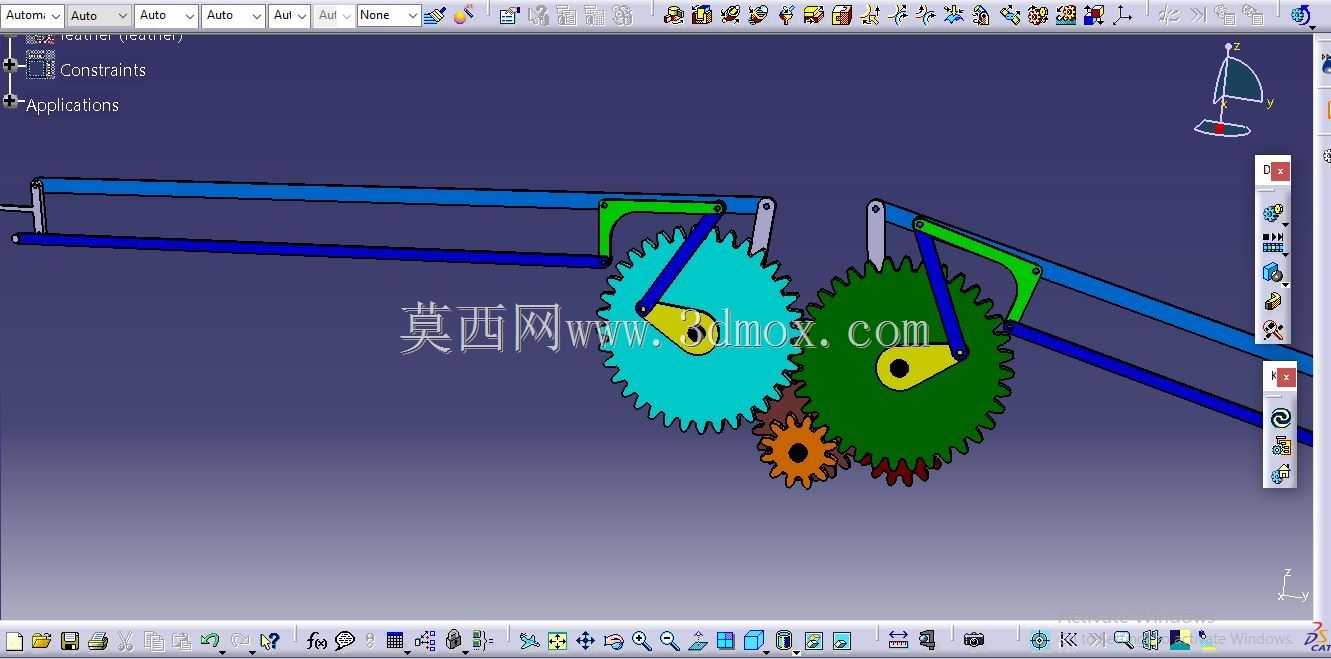

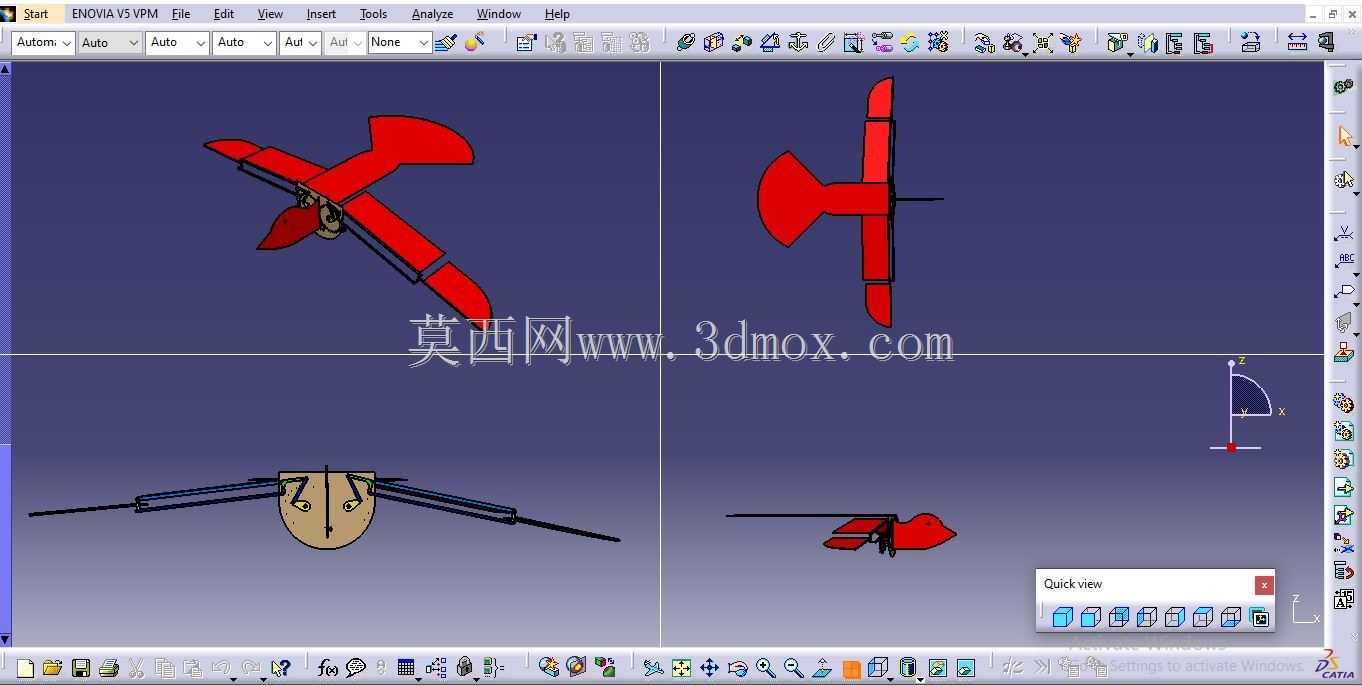

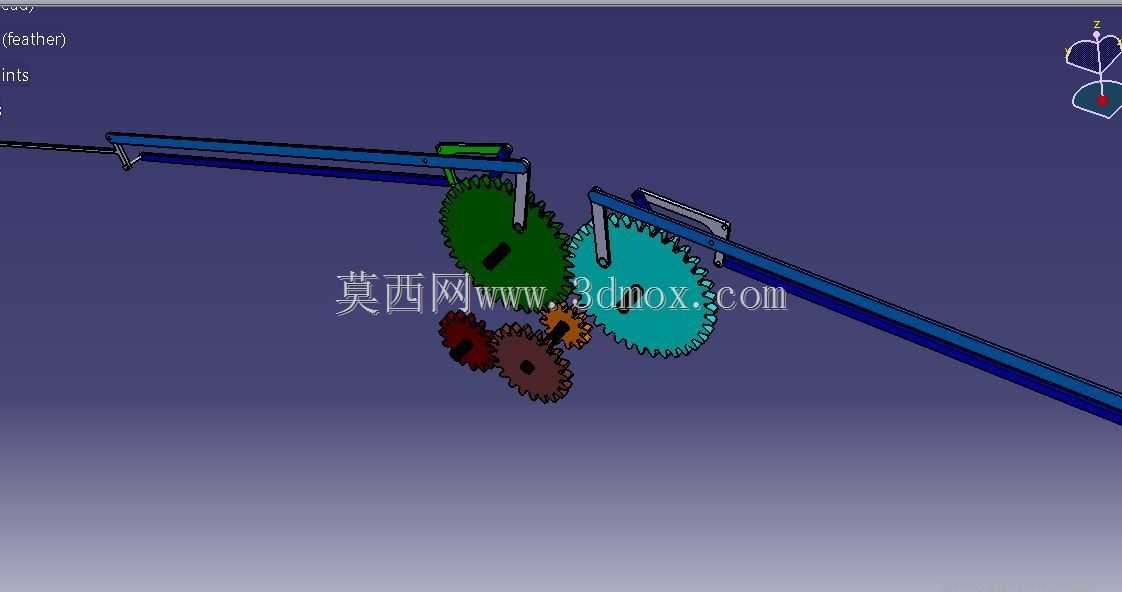

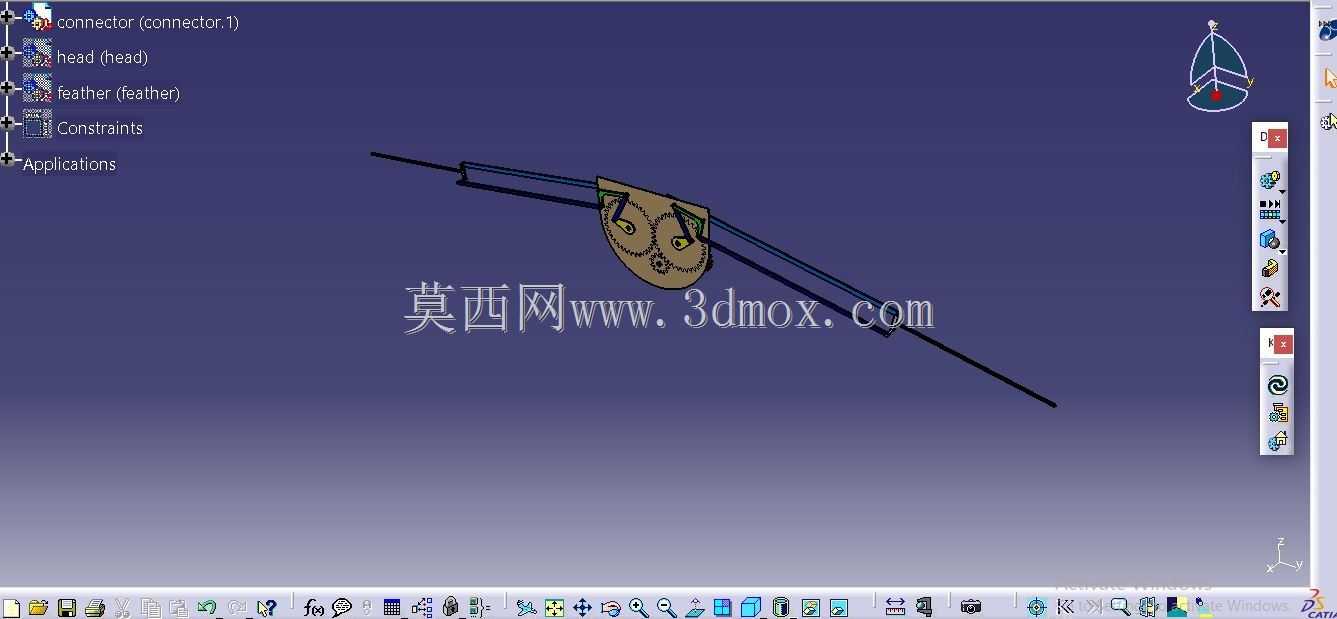

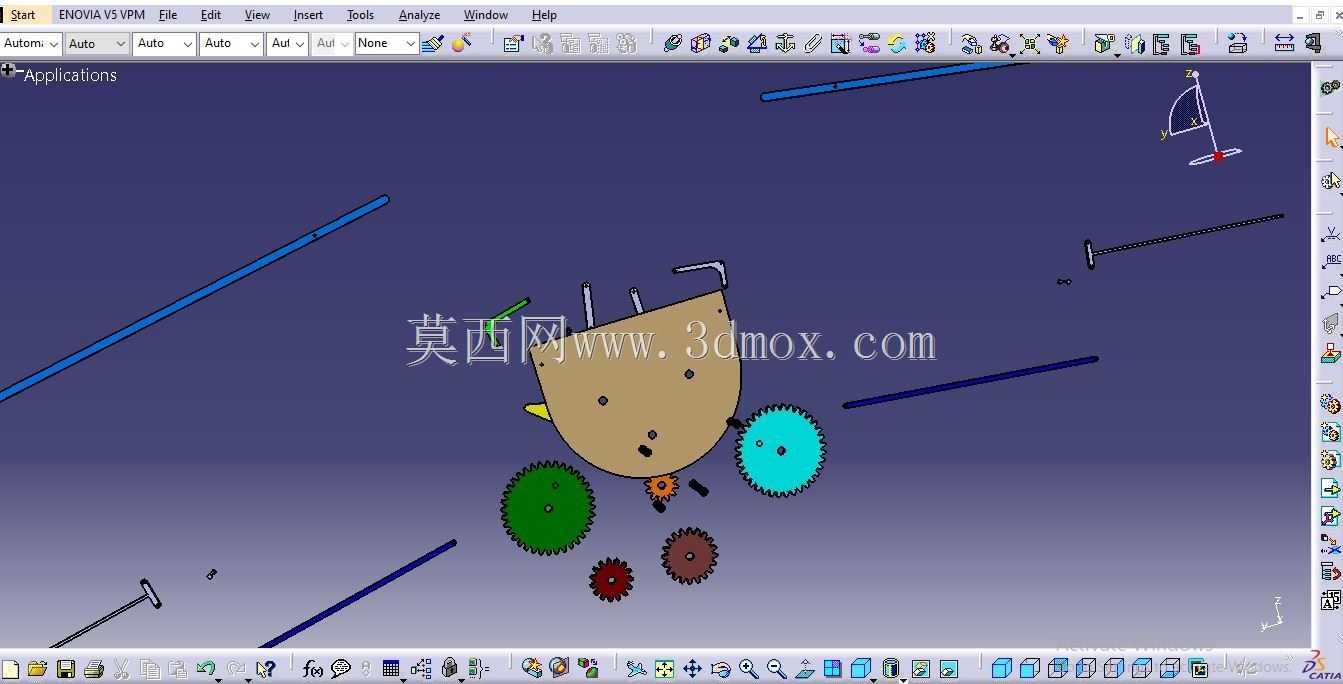

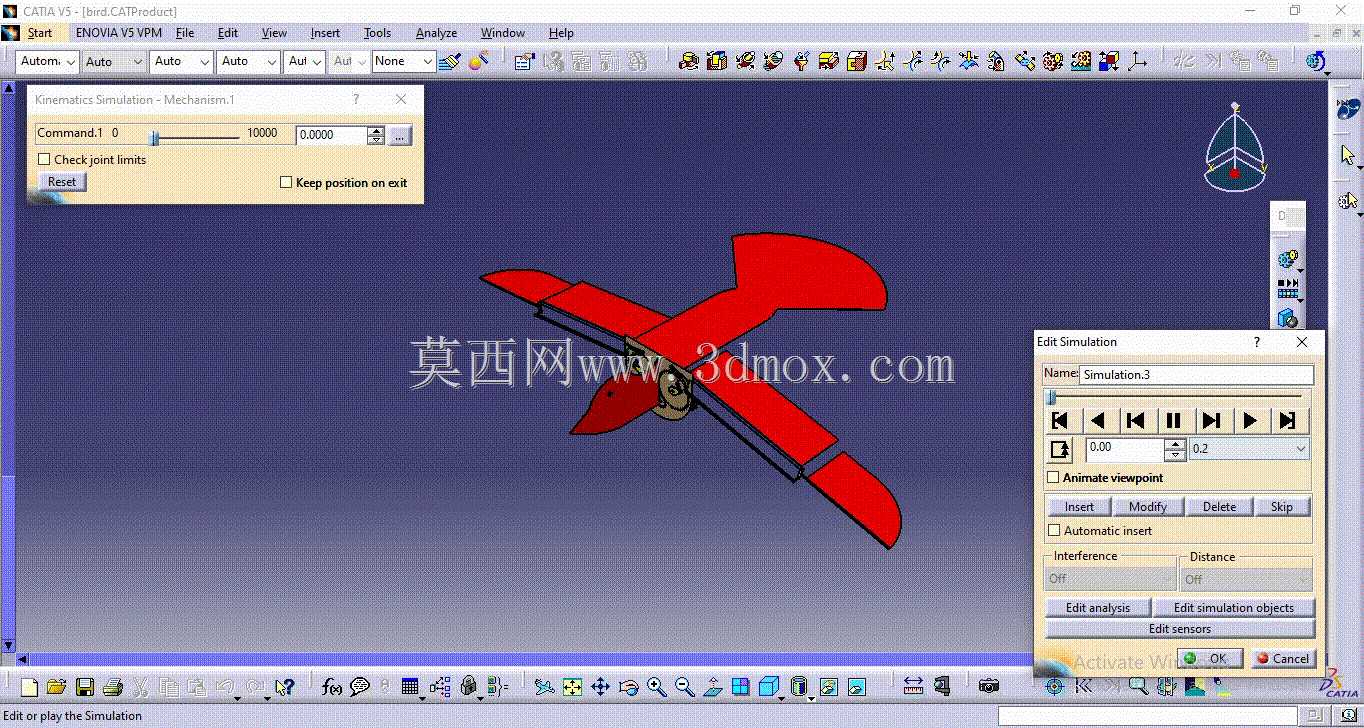

这款仿生扑翼飞行机构的设计初衷，是填补狭小复杂危险场景下空中侦察设备的空白，区别于常规多旋翼无人机的气动布局，它采用仿鸟类扑翼产生升力与推力的结构形式，能够在楼宇缝隙、丛林枝桠间、灾后坍塌建筑的狭小通道内完成穿行，不会像多旋翼设备那样因为旋翼外露容易被杂物缠绕卡滞。从结构设计逻辑来看，整套机构的核心是将旋转动力转化为两翼的周期性上下扑动，同时在翼根处设置了角度自适应结构，在扑翼下行阶段翼面保持较大迎角获得足够升力，上行阶段翼面自动调整角度减小空气阻力，整套传动的连杆参数经过反复迭代，确保两翼扑动的对称性，避免飞行过程中出现偏航力矩。在安装边界的考量上，整套动力传动组件全部集成在机身中段的狭长舱体内，机身头部预留了传感器安装位，可搭载微型摄像头、气体检测模块等任务载荷，两翼完全展开后的尺寸控制在较小范围，收拢状态下可放入单兵携带的收纳包中，不需要额外的发射装置，手持即可完成起飞投放。实际应用场景中，这类扑翼飞行设备可进入人员无法抵达的危险区域，比如化工泄漏现场的有毒区域、地震后的建筑坍塌缝隙、山林火情的近火侦察区域，实时回传现场的画面与环境参数，为后续救援决策提供第一手数据，不会因为旋翼产生的强气流扰动现场痕迹，也不会因为碰撞到障碍物直接失去行动能力。设计过程中特意控制了整机的重心位置，将动力源布置在机身重心点附近，避免扑翼动作带来的整机振动影响传感器成像精度，翼面采用轻量化的柔性材质，在碰到树枝、墙体等障碍物时可产生形变卸力，不会出现刚性结构断裂的问题，尾翼部分设置了可微调的舵面结构，可通过调整尾翼角度实现飞行过程中的俯仰与转向控制，不需要额外在翼面设置复杂的控制舵机，尽可能降低整机重量与结构复杂度。整套传动机构的运动副都做了间隙优化，长时间往复扑动过程中不会出现明显的传动卡顿，各连杆的受力点都经过强度校核，在高频扑动的工况下不会出现结构疲劳失效，机身外壳采用流线型设计，减小前飞过程中的空气阻力，进一步提升续航表现。
