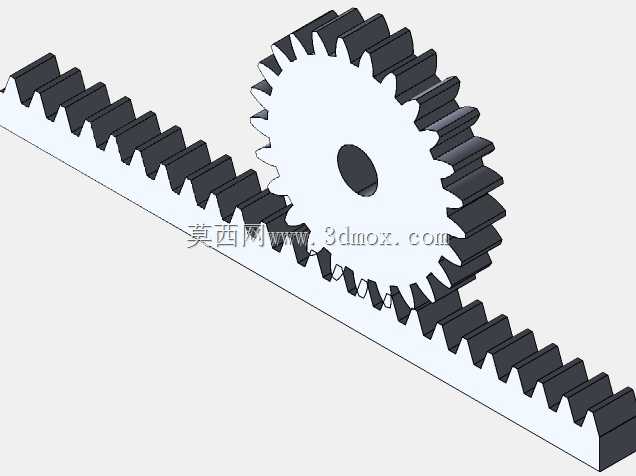

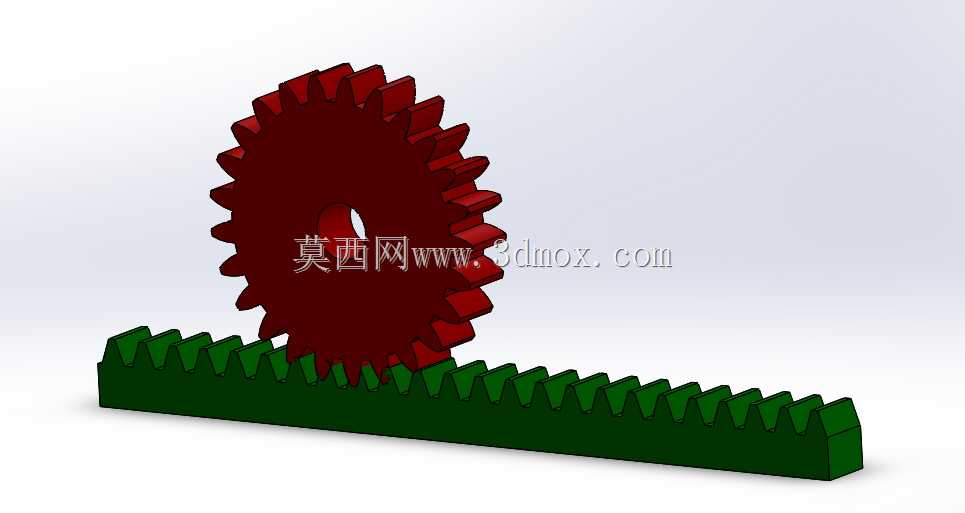

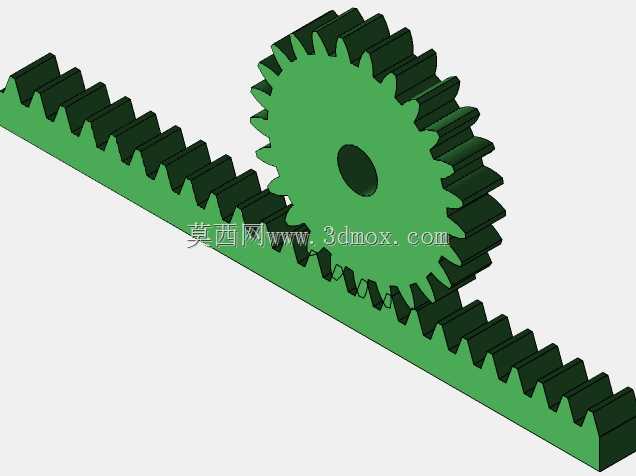

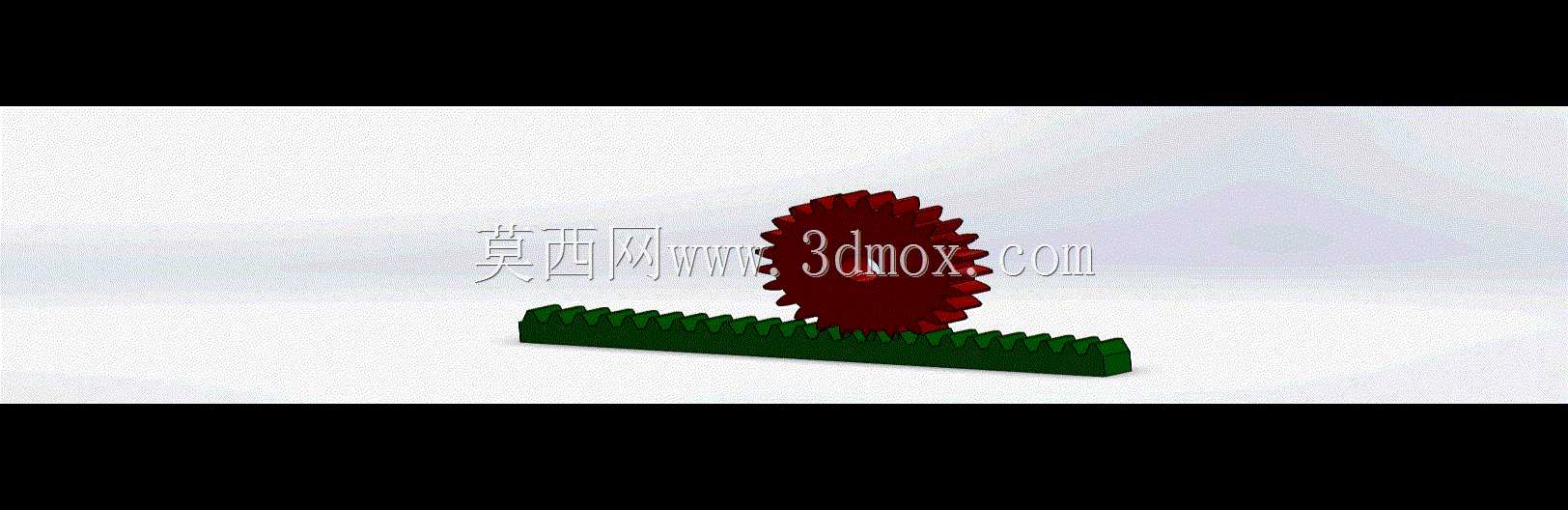

SolidWorks齿轮齿条传动机构三维结构

这套齿轮齿条传动结构，是机械传动场景里最常见的直线-旋转运动转换单元，日常在自动化生产线的工位平移机构、机床的进给滑台、升降设备的直线驱动端、甚至小型工装的精准位移模块里都能见到它的身影。和丝杠传动、同步带传动不同，齿轮齿条的适配行程几乎不受零部件长度限制，长距离传动场景下不会出现丝杠的挠性变形问题，也不会像同步带那样出现长期使用后的拉伸松弛，在重载、长行程、需要精准传动比的工况下适配性极强。从设计逻辑来看，这套结构首先匹配了标准渐开线齿形参数，齿轮与齿条的模数、压力角完全统一，啮合侧隙控制在常规传动要求的合理区间，既不会因为侧隙过小出现卡滞、磨损加剧的问题，也不会因为侧隙过大导致传动回程超差，影响位移精度。齿轮的齿宽略大于齿条的啮合接触面宽度，安装时允许存在少量轴向对位偏差，降低现场装配的对位难度，不会因为微小的安装误差就出现齿面局部应力集中、过早点蚀的问题。齿条的安装基准面做了平直度设计，底部预留了标准安装孔位，安装时可以直接贴合设备的安装基面打螺丝固定，不需要额外做复杂的适配加工；齿轮的中心孔预留了键槽结构，可以直接和传动轴通过平键连接传递扭矩，轴向位置可以通过轴用挡圈或者轴肩定位，不需要额外设计复杂的固定结构。从安装边界来看，这套结构的整体外轮廓没有多余的突出结构，齿轮的齿顶圆和齿条的齿根之间预留了足够的安全间隙，安装时不需要额外预留过大的避让空间，在紧凑的设备内部也能完成布置。实际使用中，这套结构既可以通过齿轮旋转带动齿条做直线往复运动，比如自动化设备里的物料推送、门体启闭结构，也可以通过齿条的直线移动带动齿轮输出旋转扭矩，比如部分手动调节机构、行程触发的动力转换单元。齿面的啮合接触路径经过参数校核，满负载运行时齿面接触应力分布均匀，不会出现局部载荷过大导致的断齿、异常磨损问题，常规润滑维护下就能满足长期稳定运行的要求。针对不同的安装场景，齿条可以根据实际行程需求拼接加长，拼接处的齿形对位公差控制在合理范围，不会出现拼接位置的传动卡顿问题，适配不同行程长度的设备改造或者全新设计需求。
