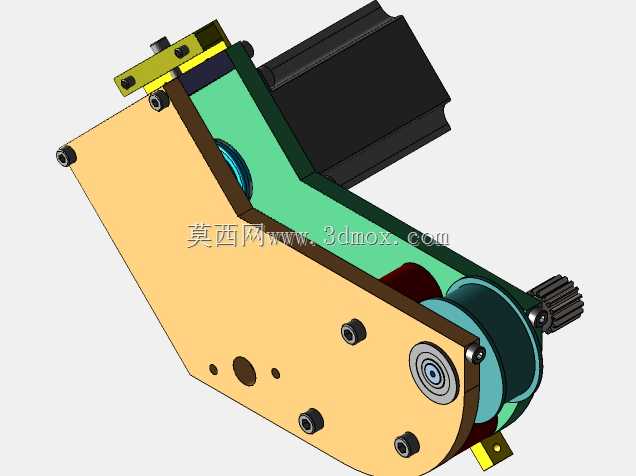

适配NEMA23步进电机的预紧式轴齿轮传动箱

这款预紧式轴齿轮箱主要面向小型自动化设备的直线进给轴传动场景，尤其适配桌面级数控设备、小型皮带输送机构、轻型模组滑台的Y轴传动需求，核心解决常规开式齿轮传动回程间隙大、皮带进给张力波动的问题。从结构设计来看，箱体采用分体式折弯钣金拼接结构，主体承力板做了加厚处理，安装孔位按照NEMA23步进电机的标准安装法兰尺寸预留，电机输出端直接与箱体内的齿轮传动组耦合，省去了额外的联轴器转接结构，能有效压缩传动链的轴向安装尺寸。传动组采用齿条与小齿轮直接啮合的结构，小齿轮输出轴端做了轴承位台阶设计，搭配深沟球轴承做径向支撑，避免齿轮啮合过程中出现轴端跳动，同时在皮带张紧调节端设置了偏心预紧结构，无需额外增加张紧轮组件，通过调整偏心轴的旋转角度就能实现皮带张力的精准控制，调整到位后通过侧边的锁紧螺丝固定位置，长期运行也不会出现张力松弛的问题。从安装边界来看，箱体整体呈L型布局，电机安装面与齿轮输出面呈垂直排布，安装孔位均做了沉头处理，固定螺丝不会突出箱体表面，整体安装厚度控制在较小范围内，适合安装空间局促的轻型设备场景。在实际应用中，这款齿轮箱可以直接替换常规的同步带传动模组，通过齿轮齿条的啮合实现更高的传动刚性，同时保留了皮带传动的缓冲特性，避免步进电机启停瞬间的冲击直接传递到齿条上，能有效降低传动噪音，延长齿轮副的使用寿命。设计过程中特意将所有调节结构都布置在箱体外侧，日常维护调整张力时不需要拆解箱体，仅通过外露的锁紧螺丝就能完成操作，齿轮啮合区域做了半封闭防护结构，能阻挡大部分加工碎屑、粉尘进入啮合面，减少日常维护的频次。输出齿轮采用标准模数设计，可直接与市面上常规的标准齿条配套使用，不需要单独定制齿条配件，降低了设备的配套成本，箱体上预留的多个辅助安装孔位，既可以直接固定在设备的安装基板上，也可以搭配滑块安装在直线导轨上作为移动传动端使用，适配不同的设备布局需求。
