机架式Tripp-Lite配电单元结构设计

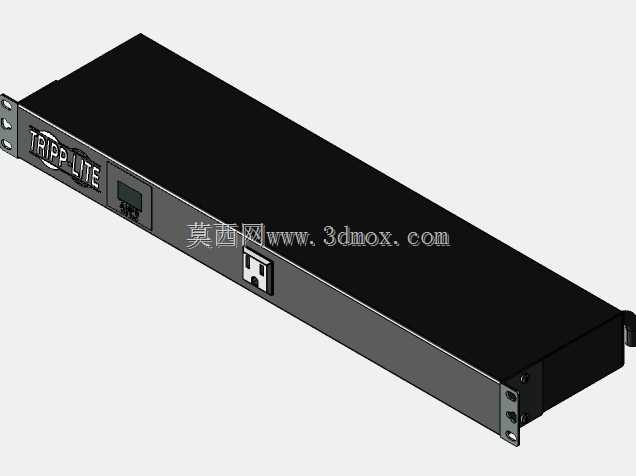

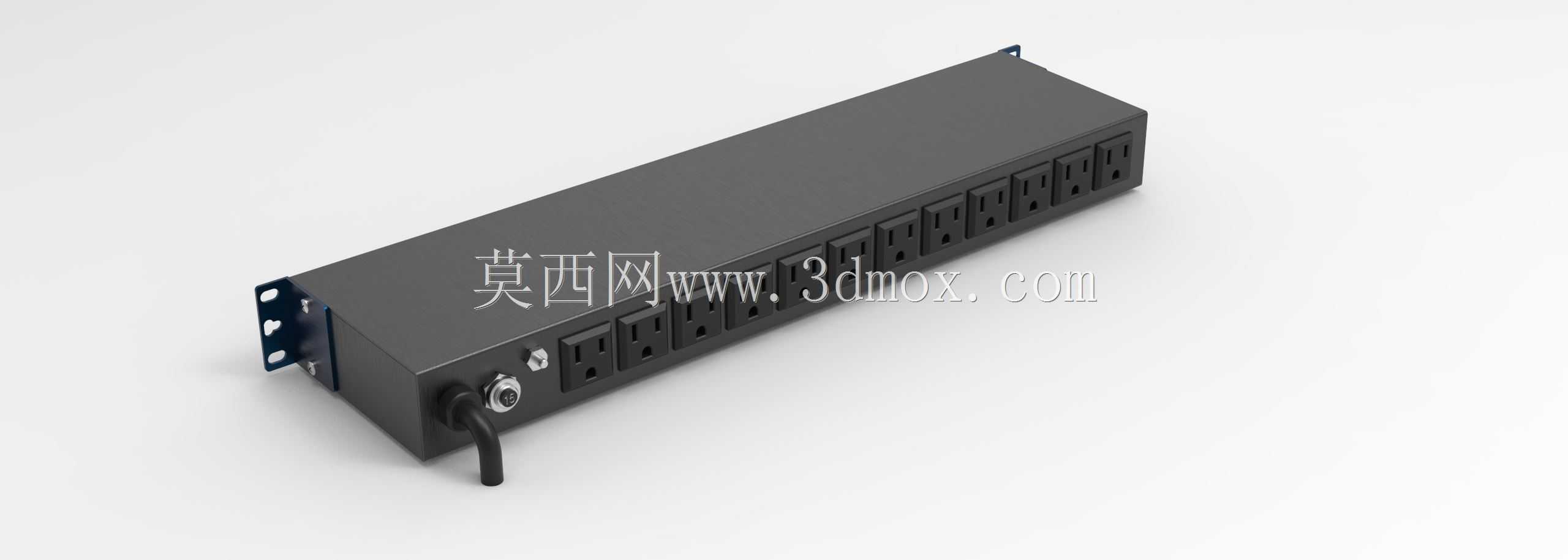

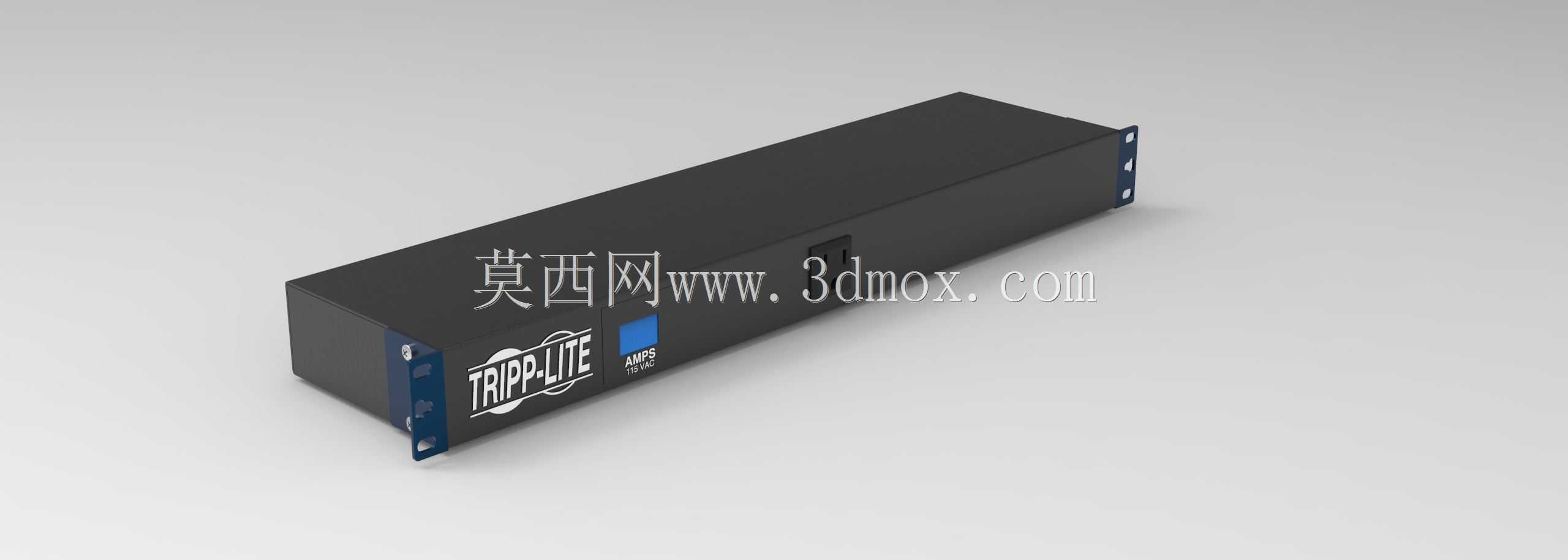

在数据中心机房、企业服务器机柜集群、工业控制机柜部署场景中，机架安装式配电单元是机柜内部供电链路的核心中转部件，承担着将上游主电源分路输送给机柜内服务器、交换机、存储设备等多台用电负载的关键作用，本次呈现的这款机架式PDU结构，完全遵循标准19英寸机柜的安装规范设计，适配绝大多数商用及工业级标准机柜的安装位预留要求。从结构设计逻辑来看，这款PDU采用长方体金属壳体构型，壳体主体采用冷轧钢板弯折成型，表面做哑光黑色喷塑处理，既具备足够的结构强度抵御机柜安装、运维过程中的磕碰形变，也能在密闭机柜环境中实现更好的散热表现，同时哑光表面不会在机房照明环境下产生多余反光干扰运维操作。设备两端设计有带安装孔的固定耳片，耳片上的安装孔位严格对齐19英寸机柜立柱的标准孔距，安装时无需额外加工转接件，直接通过机柜配套螺丝即可将设备固定在机柜的U位立柱上，安装深度适配常规服务器机柜的内部纵深预留，不会与机柜内后部的走线槽、理线架产生空间干涉。从功能布局来看，设备正面预留了电源输出接口位与状态指示区域，接口排布间距充分考虑了不同规格电源插头的插拔操作空间，避免相邻接口插入插头后出现互相干涉、无法完全插合的问题，同时壳体侧面预留了足够的散热间隙，保障设备长时间带载运行时内部元器件产生的热量能够及时散出，不会因积热导致供电稳定性下降。在建模细节处理上，壳体的拼接缝隙、固定耳片的折弯圆角、表面品牌标识的刻印位置都完全参照实物结构还原，固定孔位的尺寸、耳片的突出长度都严格按照实际安装尺寸绘制，能够直接用于机柜布局的干涉校验、配电方案的可视化演示场景。对于结构设计从业者而言，这类标准机架设备的建模重点在于严格把控安装边界尺寸，任何超出标准U位尺寸的结构偏差都会导致实际安装时无法顺利装入机柜，因此在建模过程中对设备的宽度、安装耳片的孔位间距、设备整体高度对应的U位尺寸都做了精准的尺寸约束，同时还原了壳体表面的接口布局、标识位置，能够满足机房布局仿真、机柜配电方案设计、设备装配演示等多场景的使用需求。设备的壳体边角做了小圆弧倒角处理，避免安装运维过程中锋利边角划伤操作人员，同时壳体的拼接结构采用卡扣加螺丝的组合固定方式，既保障了壳体装配后的结构整体性，也方便后期运维时拆开壳体进行内部元器件的检修更换，这类细节结构在建模过程中都做了完整还原，没有做过度简化处理，能够让使用者清晰了解设备的装配逻辑与结构组成。
