3U规格DIN导轨式机架配电面板结构

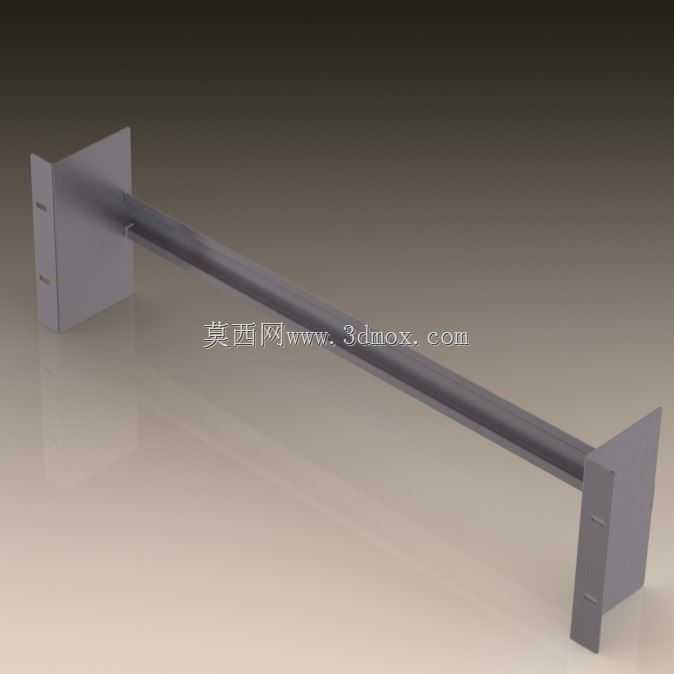

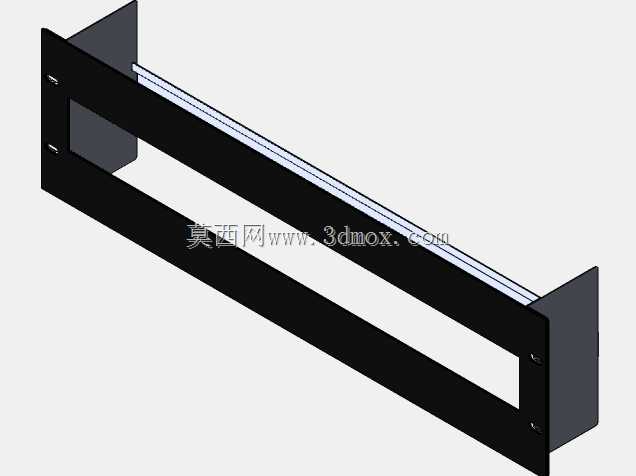

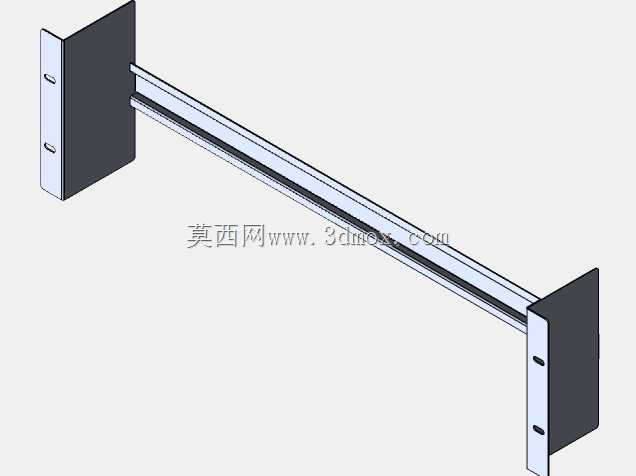

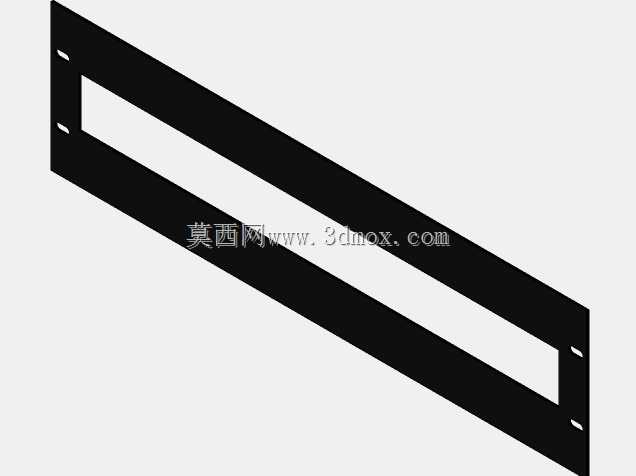

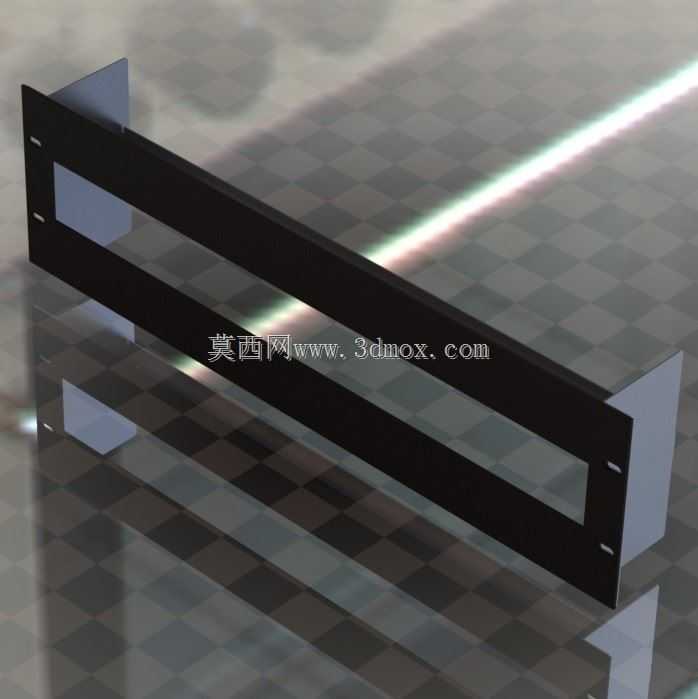

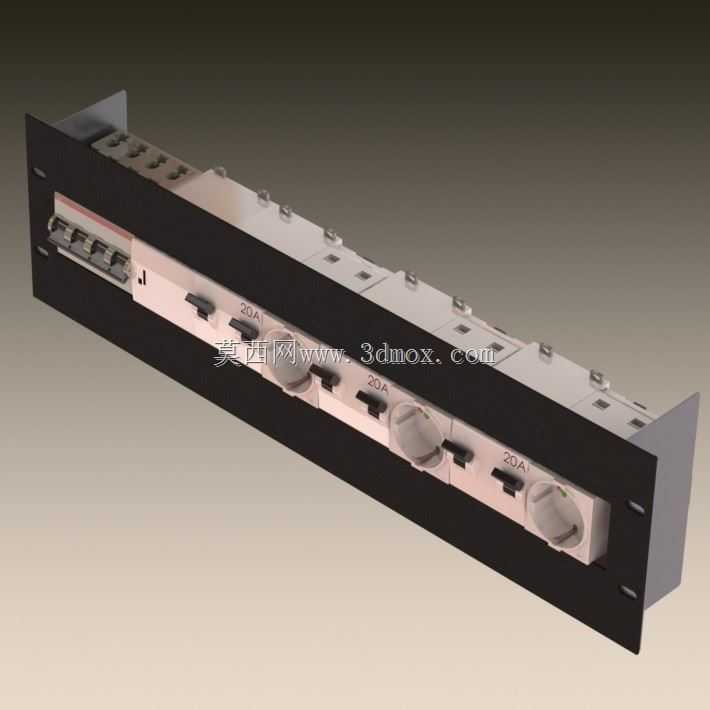

在标准19英寸机柜的电气集成场景中，这类机架式配电面板承担着机柜内部末端配电分流的核心作用，通常安装于机柜上下端部的预留U位空间，为机柜内服务器、交换机、工业控制模块等设备提供分路供电接口，替代传统零散布置的空开安装座，让机柜内部布线更规整，后期运维排查线路时能快速定位对应回路。从结构设计来看，这款面板严格遵循3U机架安装的尺寸规范，整体宽度适配19英寸机柜立柱的安装孔距，面板深度控制在合理范围，不会占用机柜内部过多的纵深空间，避免与后部走线槽、设备尾纤产生干涉。面板主体采用金属板材折弯成型，边缘做钝化处理防止安装运维时划伤线缆或操作人员，表面做哑光喷塑处理，既提升耐锈蚀能力，也避免机柜内部灯光反射造成的运维视线干扰。面板上预留的DIN导轨安装位是核心结构，采用标准C45导轨规格，可直接卡装标准模数化的微型断路器、熔断器、信号端子等电气元件，无需额外打孔固定，元件更换调整时只需拨动导轨卡扣即可完成拆装，大幅提升柜内电气配置的灵活度。面板上对应每个元件位预留了操作窗口与标识槽，运维人员可直接在面板外侧操作空开分合，无需拆下面板即可完成回路通断操作，标识槽可插入回路标签纸，标注对应回路的供电设备信息，避免误操作。安装边界上，面板两侧的安装折边严格匹配机柜立柱的方孔位间距，采用标准M6机柜螺丝即可完成固定，安装后与机柜立柱表面齐平，不会突出机柜平面影响前门关闭。面板后部预留了充足的走线空间，进线端可布置汇流铜排或者进线端子，每个出线回路的线缆可顺着面板后部的理线夹固定后延伸至对应设备，避免线缆杂乱堆积影响通风散热。设计过程中需要重点考虑元件安装后的受力平衡，DIN导轨的固定点间距经过核算，即使满装大电流规格的微型断路器，也不会出现导轨变形、面板下沉的问题，面板上的散热开孔对应元件发热位置，可及时导出断路器工作时产生的热量，避免局部温升过高影响电气元件寿命。这类面板在机房建设、工业控制柜集成、测试台架配电等场景中应用广泛，相比传统的非标准配电安装板，标准化的尺寸与导轨设计能大幅缩短现场集成的装配周期，同时提升柜内配电系统的一致性与可靠性，减少非标加工带来的尺寸误差、安装适配问题。
