工业管线排布用装配式管固定架结构

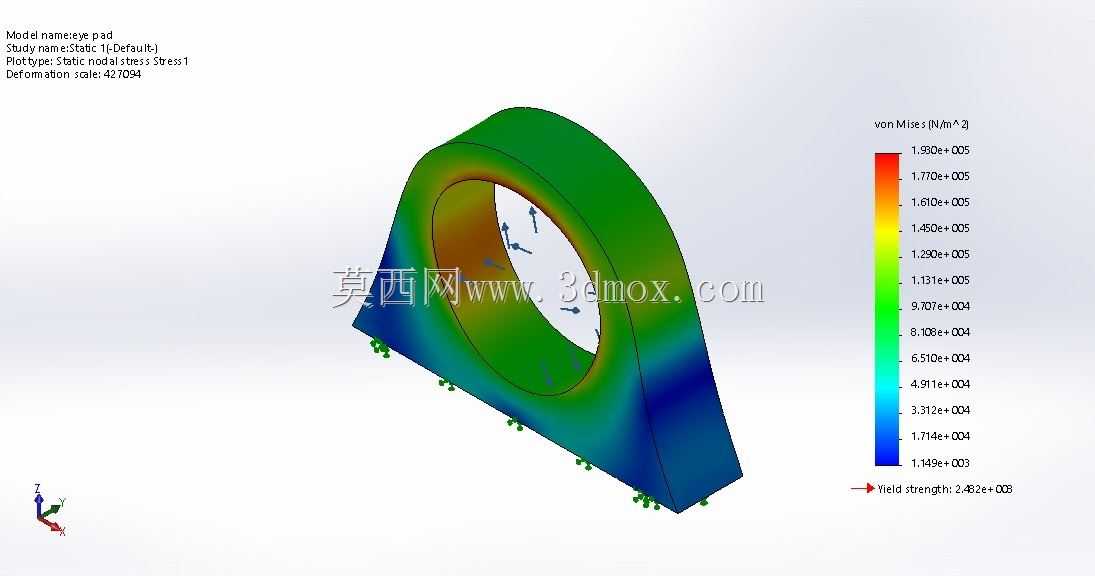

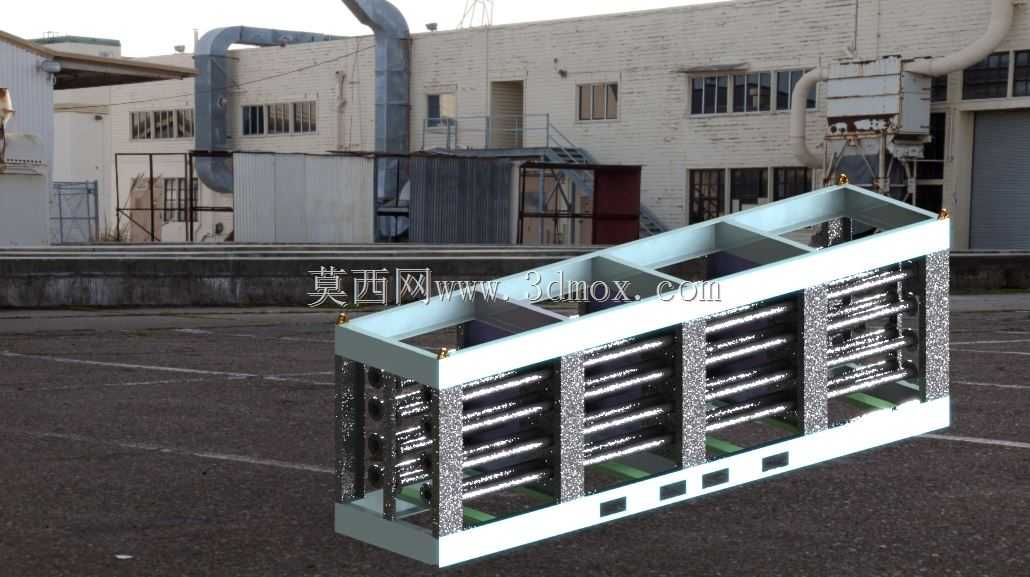

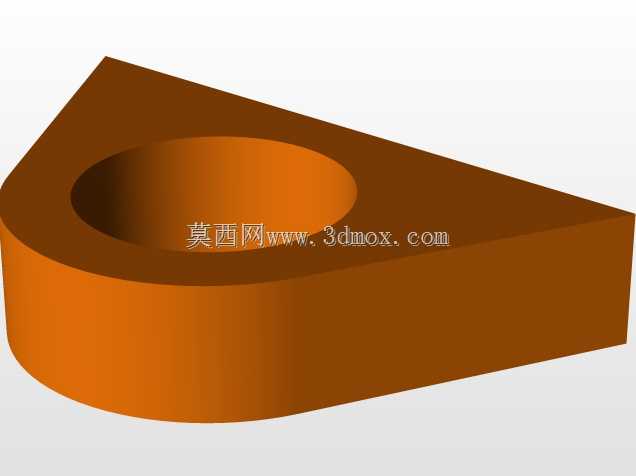

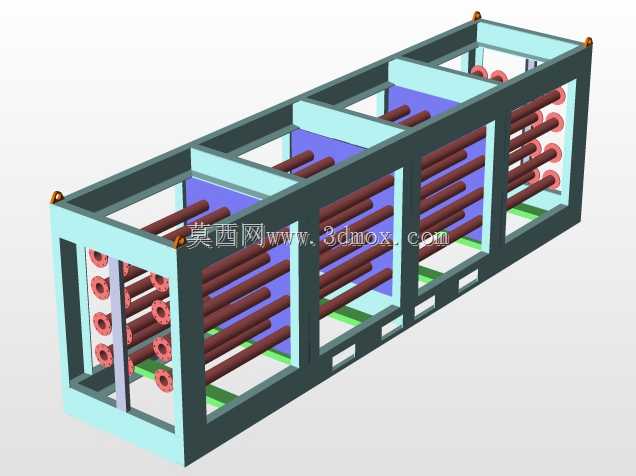

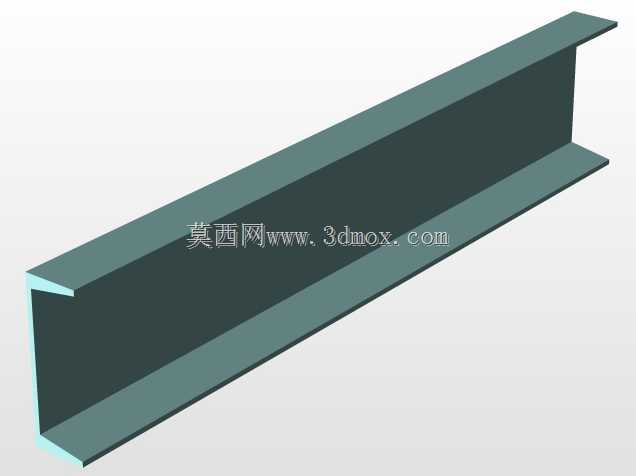

在化工园区管线改造、车间集中供气供水系统布设、厂区工艺管线架空排布这类场景里，传统焊接式管架往往需要现场裁切、组焊、防腐，不仅施工周期长，后期管线调整时拆改难度大，还容易在动火作业时带来安全隐患，这款装配式管架就是针对这类现场痛点做的结构设计。从实际使用逻辑来看，该管架采用分层模块化的排布思路，主体框架为矩形截面的箱式承载结构，框架侧边预留了多组平行的管道卡位，每一层卡位都设置了带防滑纹理的限位结构，能适配不同外径的金属管线、复合管线的固定需求，不需要现场额外焊接固定件，只需要通过标准紧固件就能完成管线的锁紧固定。设计阶段优先考虑了安装边界的适配性，整体框架的宽度控制在常规管线支墩的承载范围内，底部预留了四个对称的安装固定孔位，可以直接和预制的混凝土支墩、钢结构支架横梁通过螺栓连接，不需要额外做过渡连接座；框架的高度方向做了等距分层，每层的净空尺寸预留了管线保温层的安装空间，就算是带保温套的蒸汽管线、冷冻水管线，也能顺利卡入卡位，不会出现保温层被挤压破损的问题。从结构强度的角度考量，框架的主承力梁采用了封闭截面的型材设计，抗侧向弯折的能力比同规格的角铁焊接架高出不少，侧边的卡位隔档做了镂空减重处理，在保证每一层管线承载能力的前提下，尽可能降低了架体自身的重量，方便现场人工搬运安装，不需要动用大型吊装设备就能完成多层架体的拼接组装。实际布设时，可以根据现场管线的数量、排布走向，把多个同规格的管架沿管线走向等距布置，架体之间不需要额外做横向连接，只要保证每个架体的安装水平度误差在允许范围内，就能实现长距离管线的稳定支撑；如果后期需要新增管线或者调整管线位置，只需要松开对应卡位的紧固件，调整管线位置后重新锁紧即可，不会破坏架体的整体结构，也不会产生焊接废渣、防腐涂层破损这类需要二次处理的问题。另外，架体顶部做了封闭的挡边设计，能避免上方掉落的杂物直接砸在表层管线上，底部预留的穿线孔位还可以同步布设仪表控制线、信号线缆，实现工艺管线和配套线缆的同架分层布设，减少厂区内支架的重复设置，节省管廊的空间占用。
