棘轮离合式自动切纸纸巾架结构设计

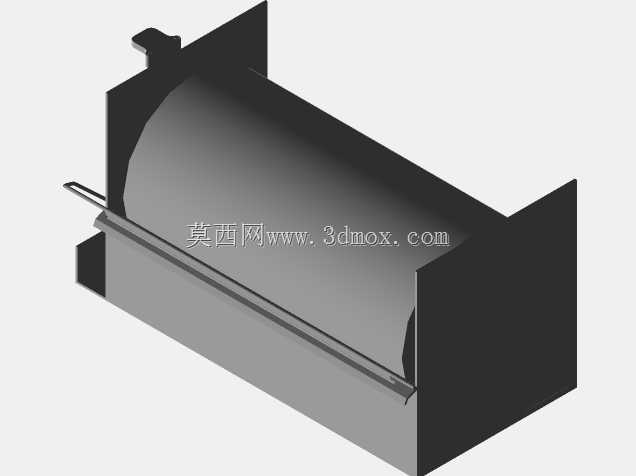

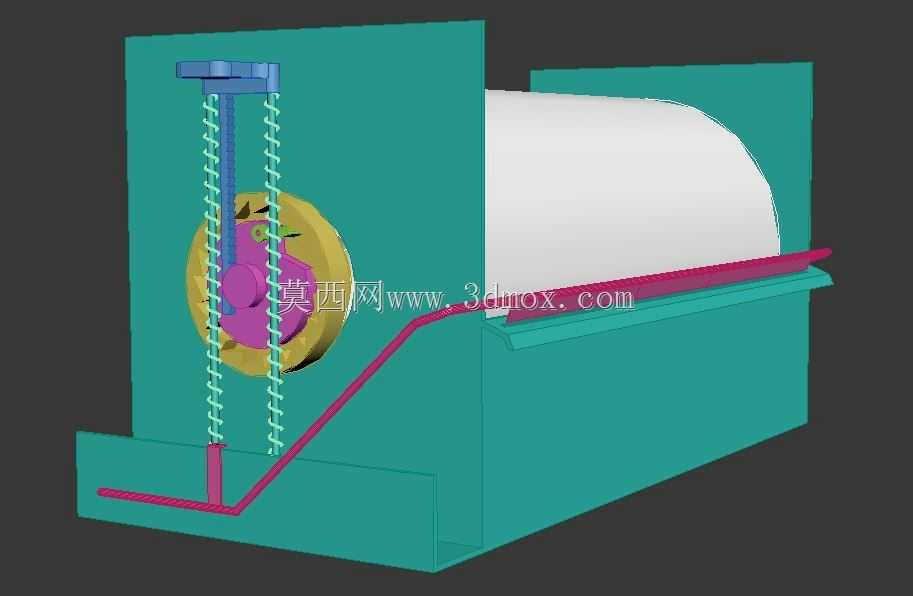

日常公共场景中，卷装纸巾的取用常存在扯取费力、断纸不齐、外露纸巾易被污染的问题，这款带自动裁切功能的纸巾架，正是针对商用卫生间、餐饮门店、办公场所公共取纸场景开发的结构方案，核心解决传统纸巾架手动扯纸的使用痛点。整套结构采用侧装承托布局，主体框架为弯折成型的钣金壳体，壳体预留卷纸安装腔，适配常规直径120mm以内、纸芯内径30mm的商用大卷纸巾，安装时可通过背部预留的挂装孔固定于墙面，整体外伸尺寸控制在150mm以内，不会占用过多通行空间，适配常规公共卫生间的隔间墙面安装条件。出纸裁切的核心动力来自用户按压手柄的动作，整套传动链采用齿轮齿条搭配棘轮自由轮的组合结构，避免了传统弹簧复位结构带纸回转的问题：当用户向下按压外露的操作手柄时，与手柄固连的齿条会带动啮合的齿轮转动，此时棘轮机构处于锁止状态，动力会传递至送纸胶辊，带动卷纸定量送出固定长度，当按压行程到达末端时，联动的裁切摆臂会带动粉色裁切刀沿斜向导槽滑动，完成纸巾的定长切断；当用户松开手柄，复位弹簧会带动手柄抬升复位，此时自由轮机构处于脱开状态，送纸胶辊不会随复位动作反向回转，避免了已送出的纸巾被回卷到纸仓内部。结构设计上充分考虑了日常使用的可靠性，所有传动部件均内置在壳体侧腔内部，仅保留操作手柄和出纸口外露，避免日常清洁的水渍、灰尘进入传动副造成卡滞；裁切刀采用斜向裁切轨迹，相比直上直下的裁切结构，切纸阻力可降低40%左右，用户无需施加过大按压力即可完成断纸，切边整齐无毛刺，不会出现纸巾撕扯变形的情况。纸仓采用开放式上盖结构，更换纸巾时只需掀开上盖即可放入新卷，无需拆卸额外紧固件，日常运维操作简便；出纸口位置设置有挡纸舌，裁切完成后纸巾端头会保留10mm左右外露在出纸口位置，方便下一位用户取用，同时挡纸舌可阻挡外部灰尘进入纸仓，保证未使用纸巾的洁净度。整套结构没有复杂的电控元件，纯机械传动即可完成送纸、裁切、复位全流程动作，故障率低，适合高频率使用的公共场景长期使用。
