1U标准服务器机架盲板挡片结构设计

在标准19英寸机柜的运维与装配场景中，这类1U规格的机架挡片是填补机柜空余U位的核心配套零件，日常数据中心机房建设、企业私有云机柜部署、工业控制机柜装配环节都会大量用到。它的核心作用是封闭机柜上未安装设备的空置槽位，避免机柜内部形成无规则的冷热气流串流，保障机架内服务器、交换机等设备的散热风道密闭性，同时也能阻挡灰尘、杂物从空置槽位进入机柜内部，减少设备积灰引发的接触不良、散热效率下降等故障，也能避免运维人员误触机柜内部带电部件，提升机柜整体的规整度与运维安全性。

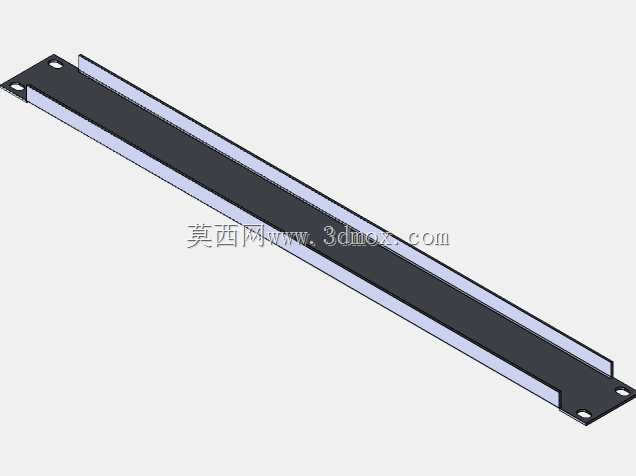

从结构设计角度看，这款挡片采用冷轧钢板折弯成型的钣金结构，主体为长条形平直板体，两侧沿长边做90度翻边处理，翻边结构既提升了长条形零件的整体刚性，避免薄钢板在长度方向出现翘曲变形，也能在安装后与机柜立柱的安装面形成贴合限位，保证挡片安装后与机柜正面齐平。挡片两端预留的安装孔位完全匹配标准19英寸机柜的立柱孔距，孔位采用通用的圆孔设计，可适配机柜标配的M5或M6机柜螺丝直接固定，不需要额外做安装位的二次加工，安装时只需对齐机柜立柱对应U位的上下孔位，拧入两颗螺丝即可完成固定，拆装效率很高，适合运维过程中频繁调整设备位时快速拆装使用。

设计过程中需要严格控制挡片的外形尺寸边界，长度方向严格匹配19英寸机柜的立柱安装间距，高度方向严格遵循1U的标准高度尺寸，避免尺寸偏差导致安装时与相邻设备、机柜框架出现干涉。板厚选用常规钣金加工的通用厚度，兼顾结构强度与材料成本，表面做黑色哑光喷塑处理，既可以提升零件的防锈耐腐蚀能力，也能和常规黑色机柜的外观保持统一，不会出现反光影响机房运维的视觉观感。两端的安装孔位做了去毛刺处理，避免安装时划伤运维人员的手部，翻边的折弯半径控制在合理范围，既保证折弯处的结构强度，也不会出现折弯开裂的问题。

实际选型使用时，这类挡片不需要做额外的定制修改，只要对应空置槽位的U数规格即可直接选用，安装后不会突出机柜正面，也不会占用机柜内部的设备安装空间，不会影响相邻位置设备的接线与散热。对于需要频繁调整机柜内设备配置的场景，这种标准化的挡片可以重复拆装使用，钣金结构的抗变形能力强，多次拆装也不会出现孔位滑丝、板体变形的问题，长期使用的维护成本很低。
