1U机架布线用电缆连接杆套件结构设计

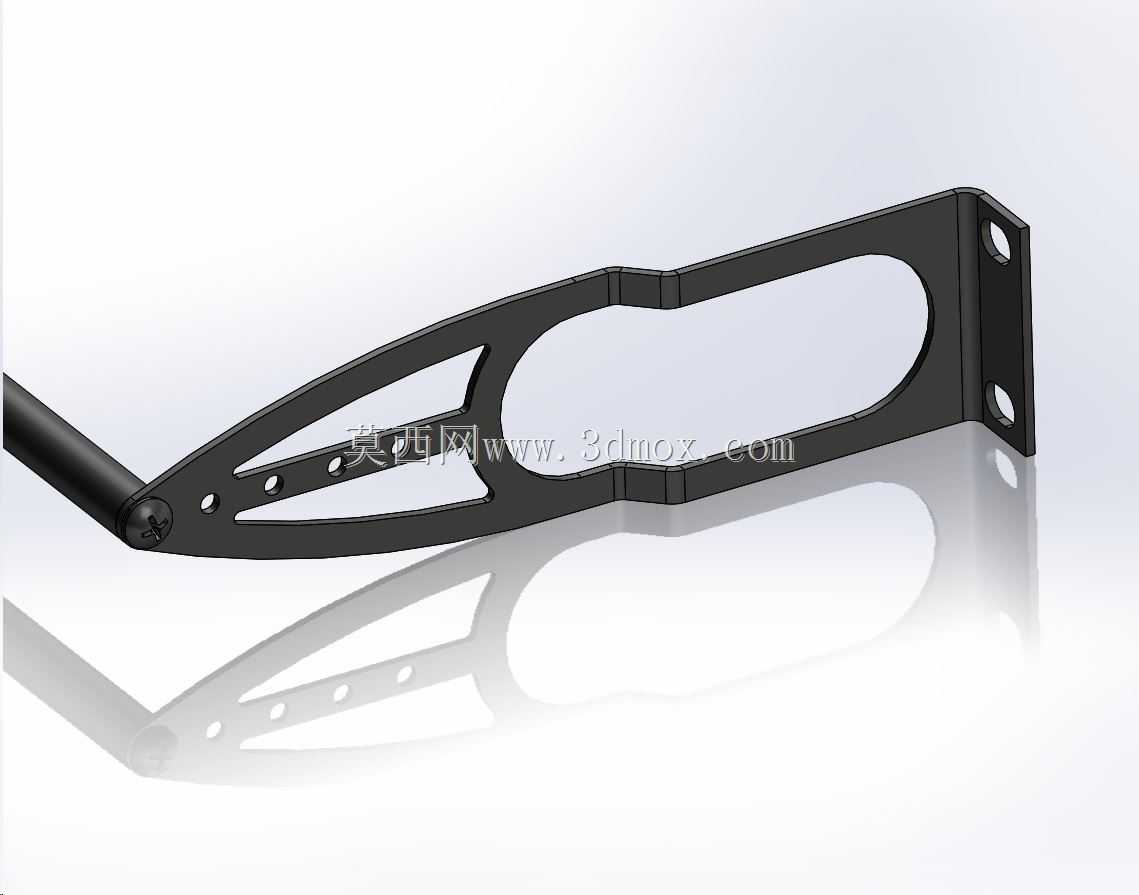

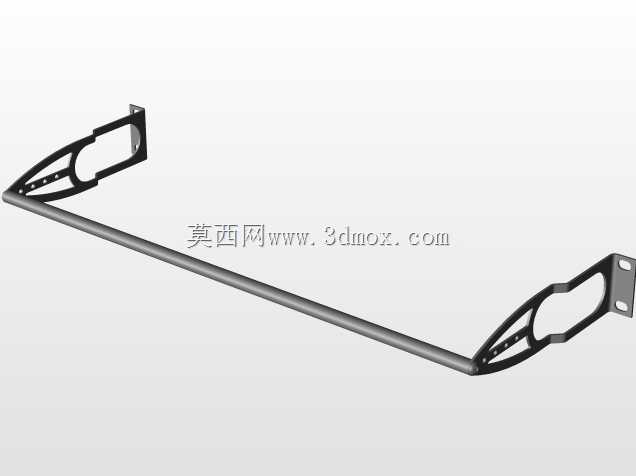

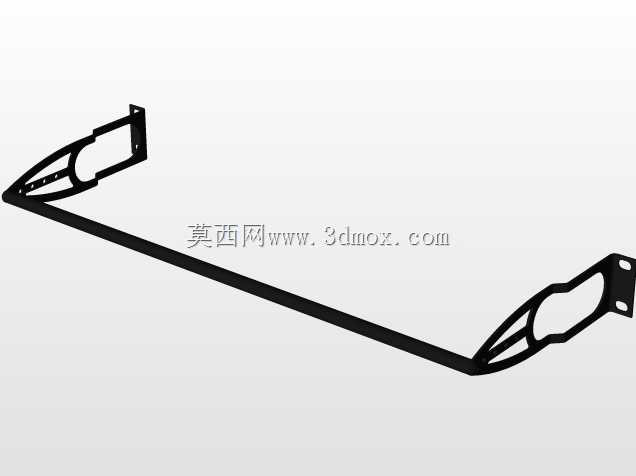

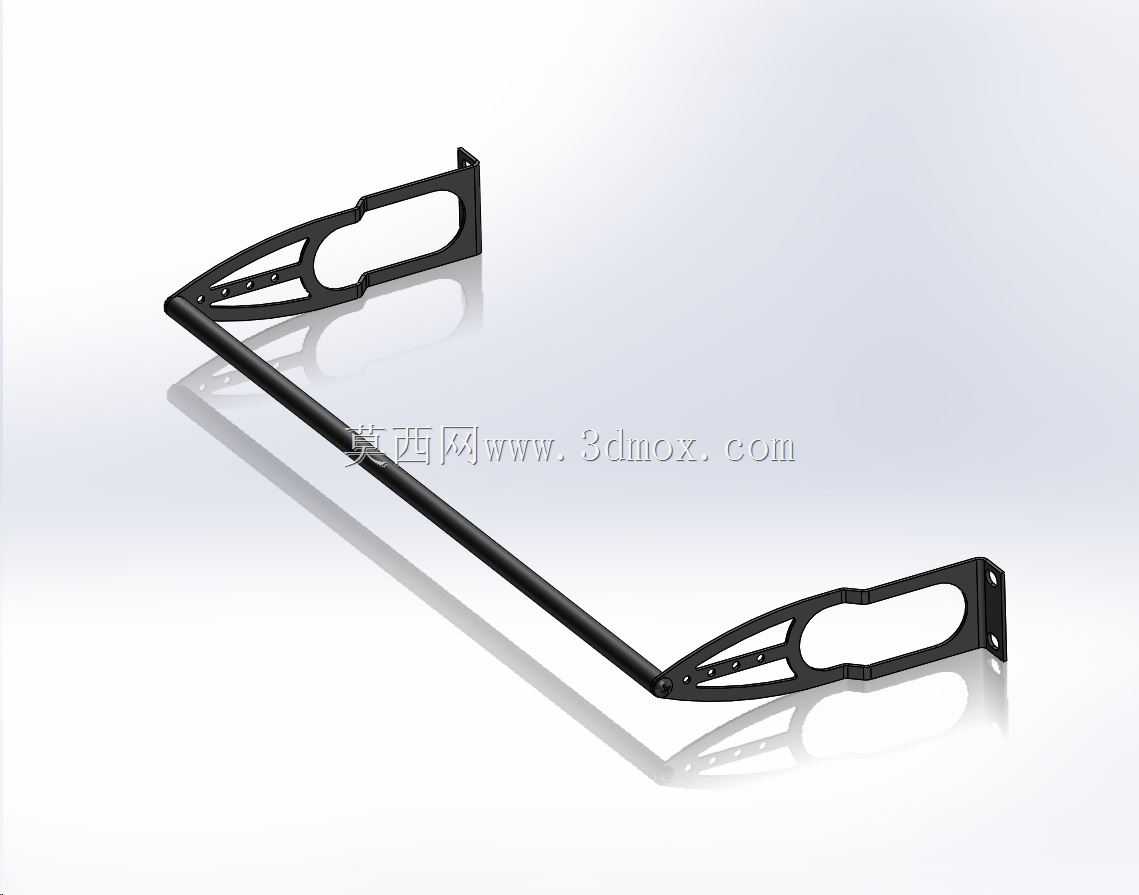

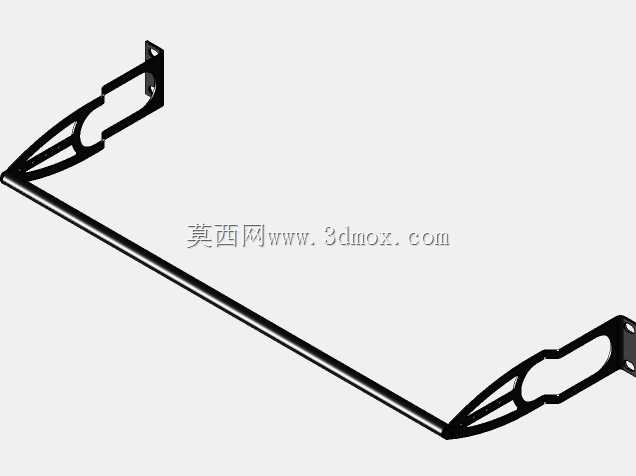

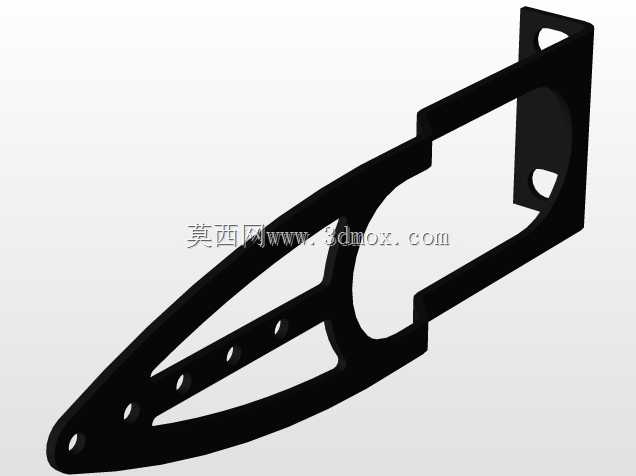

在标准19英寸机柜的布线作业场景中，线缆的规整排布直接影响机房运维效率与设备散热表现，这款电缆连接杆套件正是针对1U高度机架的线缆管理需求开发的配套结构件。日常机房运维中，机架面板与机架导轨之间往往存在布线盲区，大量跳接线缆如果直接垂落堆叠，不仅会遮挡设备通风孔造成局部积热，后续排查线路时也需要反复翻找线缆，大幅提升运维工作量，该套件的核心作用就是在面板与导轨之间搭建过渡布线支撑结构，让线缆可以沿杆体有序排布，避免线缆杂乱弯折、挤压受损。从结构设计来看，套件采用对称式双端安装支架搭配长直连接杆的组合形式，两端的安装支架做了镂空减重设计，在保证结构强度的前提下尽可能减少材料用量，同时支架上预留了多组安装孔位，可适配不同厂商生产的标准1U机架安装孔距，安装时无需对原有机架进行二次打孔改造，直接通过标准紧固件即可完成固定。杆体采用等截面直杆结构，表面做了圆滑过渡处理，没有尖锐棱角，避免布线时刮伤线缆外绝缘层，两端与支架的连接部位做了限位结构，安装后不会出现杆体转动、松脱的问题，长期使用也能保持结构稳定性。从安装边界来看，该套件完全适配1U标准机架的安装空间，安装后不会超出机架的前后安装边界，不会影响机架前后端设备的正常安装与插拔操作，支架的弯折角度经过反复校核，安装后杆体与机架面板、导轨之间预留了足够的布线空间，可容纳多根不同线径的电力电缆、信号跳线同时排布，线缆可以通过扎带直接固定在杆体与支架的预留孔位上，实现线缆的分层、分束管理。在实际选型使用时，需要注意确认机架的安装孔位间距与套件的安装孔距匹配，安装时先将两端支架分别固定在机架两侧的对应安装位，再确认连接杆固定牢靠后再进行线缆绑扎作业，绑扎线缆时不宜过度收紧扎带，避免损伤线缆外皮，同时要预留适当的线缆弯曲半径，保证线缆信号传输的稳定性。这类布线配件虽然属于机柜配套的小型结构件，但在高密度布线的机房场景中，能够大幅提升线缆排布的规整度，降低后期运维的线路排查难度，同时优化机架内部的通风风道，提升设备运行的稳定性。
