线棒组合式多层物料存储机架结构

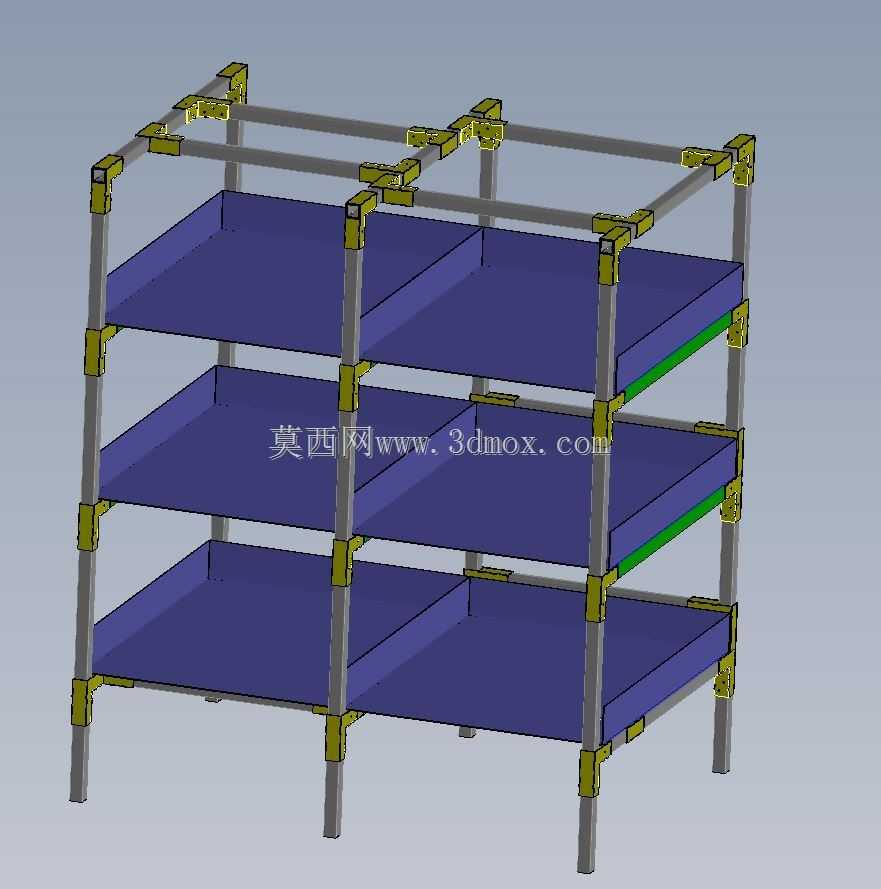

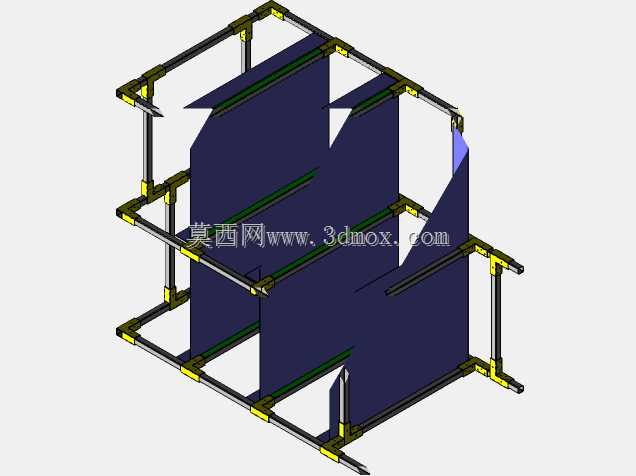

这类线棒组合式多层机架，多应用在电子组装车间、小型零部件加工工位旁、电商小件仓储分拣区这类需要灵活调整存储位的场景，主要用来承放周转箱、待加工工件、装配工具或者分装完成的小件货品，替代传统固定式货架适配频繁调整的工位布局需求。从结构设计来看，整体采用分栏双列三层的布局，单组立柱通过标准线棒接头拼接，所有连接节点都采用快装式锁紧结构，不需要焊接工序，现场组装只需要常规内六角工具就能完成，后期如果需要调整层间距、增减层板或者拆分重组，只需要松脱接头紧固件就能改动，适配产线迭代时的工位存储需求变化。层板采用平整的硬质板材铺设，边缘和线棒框架贴合无突出，避免放置物料时出现卡滞或者滑落，每层的承托边都做了限位设计，周转箱推放到层板上时不会超出机架外沿，相邻两列之间预留了微小间隙，避免取放物料时互相剐蹭。设计时优先考虑了安装边界的适配性，整体机架的底部支脚保持在同一水平面，不需要额外做地面预埋固定，直接放置在平整的环氧地坪上就能稳定使用，立柱底部可以选配防滑橡胶垫，避免机架受力时出现滑移。外形尺寸上，整体高度适配人工站立取放的操作高度，不需要借助登高梯就能完成最上层物料的存取，每层的净空高度可以根据存放的周转箱高度灵活调整，常规状态下三层空间可以分别存放不同规格的小件物料，双列布局可以将不同品类的物料分栏放置，减少混料出错的概率。从受力角度看，线棒框架的接头位置都做了加强包覆，竖向立柱承受整体竖向载荷，横向连接杆分散层板传递的局部压力，每层的横向支撑在层板下方均匀排布，避免层板长期承重出现中部下凹变形，侧边的斜向加固件（图中绿色杆件）提升了整体框架的抗扭性能，即使单侧受力取放物料时，机架也不会出现侧向晃动。这类机架在实际使用中，还可以根据需求在侧边加装挂钩、物料盒挂条或者标签卡槽，不需要改动主体框架结构就能扩展功能，相比焊接式固定货架，更适合多品种小批量生产的柔性产线使用，能够快速响应工位调整、物料存储规格变化的需求，减少仓储设施的改造成本与周期。
