大型工业散热器配套电气机架结构设计

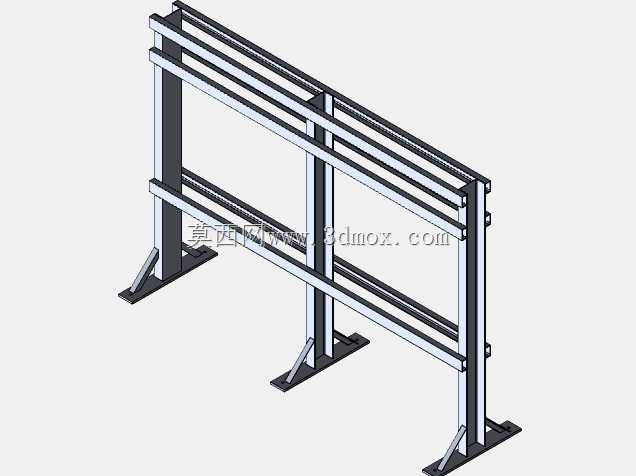

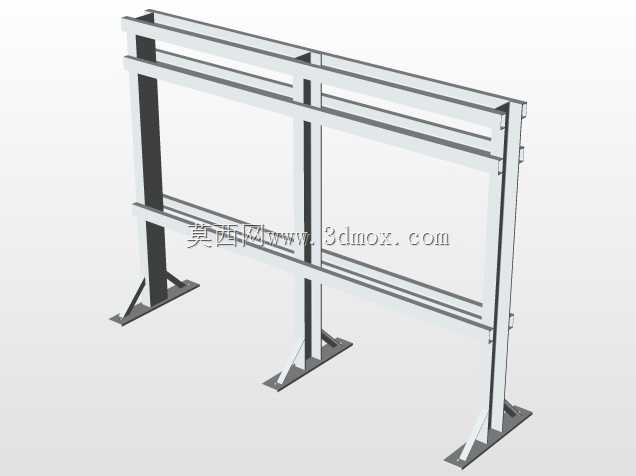

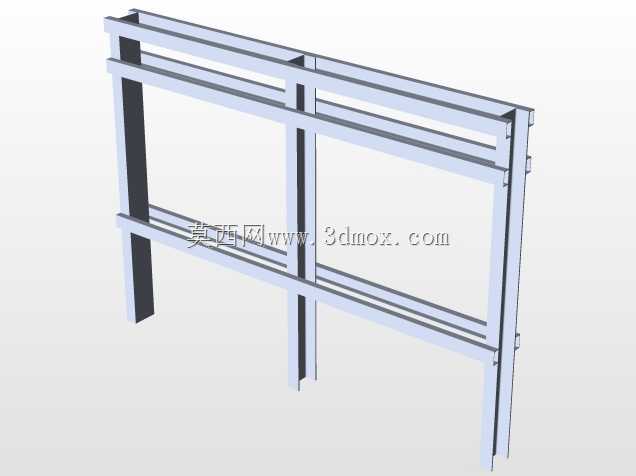

该架体主要应用于大型工业散热系统的配套安装场景，作为散热器电气组件的承载支撑结构，在厂区换热站、工业生产线散热工位、大型暖通配套机组中承担核心承载与布局规整作用，可将散热管路、电气控制元件、伴热相关组件有序集成固定，避免管线散乱排布带来的运维干扰与安全隐患。从结构设计逻辑来看，整体采用分体式立柱加横梁的框架构型，底部设置带三角加强筋的安装底板，每根立柱与底板的连接位置都焊接了斜向加强肋，抵消架体满载时立柱根部受到的弯矩载荷，避免长期承重出现立柱倾斜、焊缝开裂的问题。横梁采用分层排布设计，上下两层主横梁之间预留了充足的安装空间，可根据实际搭载的电气元件、伴热管线尺寸调整安装位置，适配不同规格散热器的配套需求，横梁与立柱的连接采用栓接加焊接的复合形式，既保证架体整体的结构刚性，也可在现场安装时根据实际工况做小幅尺寸微调。安装边界方面，底部安装底板预留了对应规格的地脚螺栓孔，可直接通过膨胀螺栓与混凝土地面固定，也可搭配减震垫使用降低设备运行时的振动传导；架体整体宽度适配主流大型工业散热器的安装跨度，高度方向预留了电气元件接线、管线排布的操作空间，侧面预留的安装孔位可直接固定走线槽、接线端子排等电气辅件，无需现场二次打孔加工。设计过程中充分考虑了现场运维的操作需求，架体中部无多余遮挡结构，运维人员可直接从正面、侧面接触到搭载的电气元件与伴热管路，日常检修、元件更换时无需拆解架体主体结构，大幅降低后期运维的工作量。架体的型材选型经过载荷校核，主立柱采用加厚矩形型钢，横梁采用同规格型材做横向拉结，整体可承受数百公斤的均布载荷，完全满足大型散热器配套电气组件、伴热模块的承重需求，同时避免过度选型带来的材料浪费与安装难度提升。架体表面可根据使用场景做防腐喷涂处理，适配潮湿、多粉尘的工业车间环境，延长架体的整体使用寿命。
