工业仓储用齿条式管材存放架结构

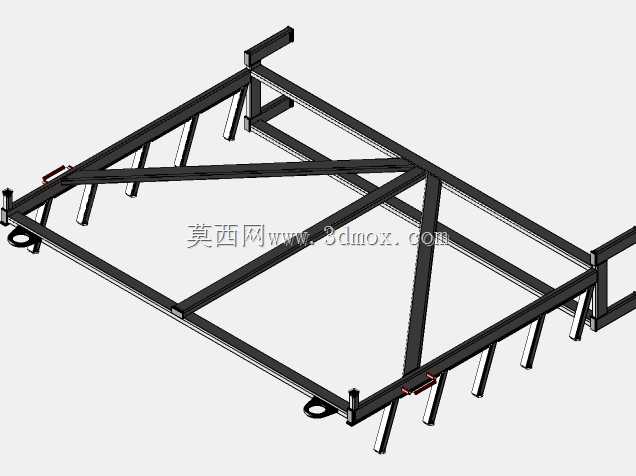

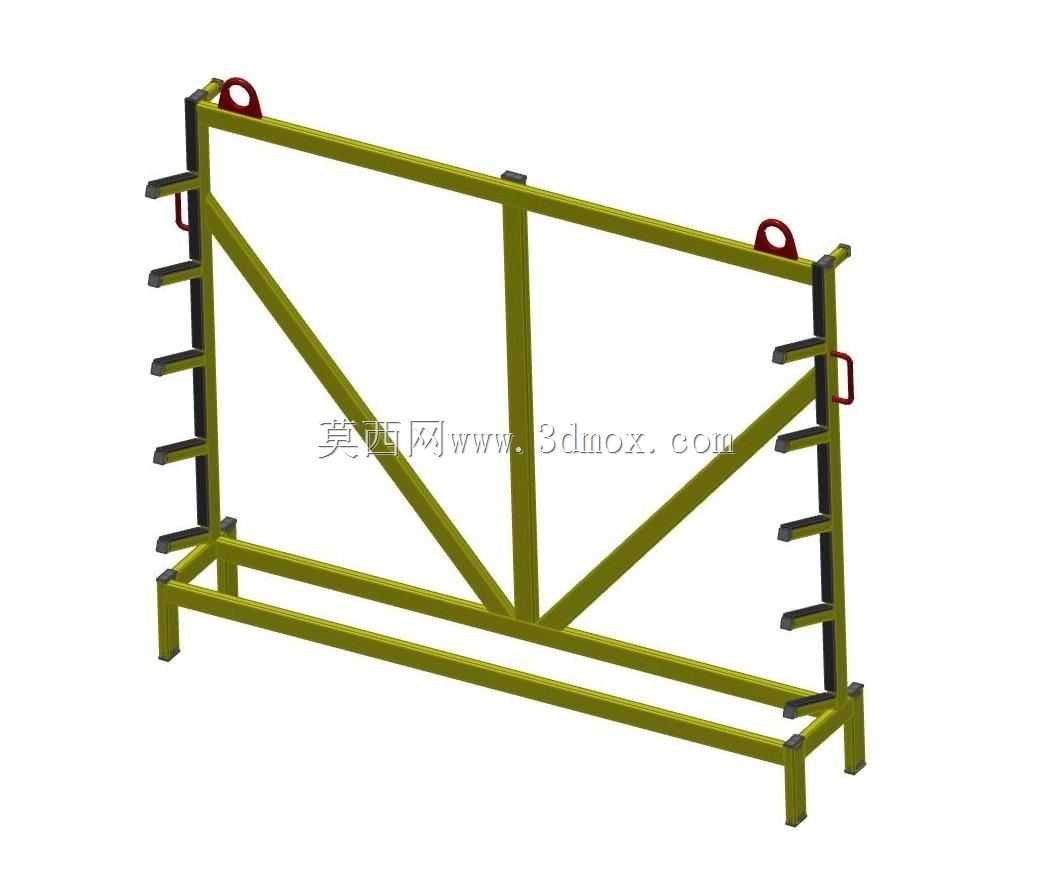

这类齿条式管材存放架，多应用在机械加工车间、管材切割下料工位、钢结构预制厂区的物料暂存区域，主要用来承放长条形金属管材、型材、棒料，解决长尺寸物料随地堆放易变形、取料不便、占用通道空间的问题。从结构设计来看，整体采用矩形钢管焊接成型的框架式主体，主框架设置竖向中撑与斜向加强筋，斜撑沿框架对角线布置，可抵消单侧放料带来的侧向倾覆力矩，避免长期承重后框架出现焊接处开裂、立柱外倾的问题。两侧竖向立柱上均匀排布带防滑挡边的齿条式托臂，托臂向外伸出的长度适配常规6米以内管材的承托需求，每层托臂的间距根据存放物料的直径规格预留足够取料间隙，操作人员可使用行车配合吊带，直接从对应层位吊取所需管材，无需翻挪上层物料，能大幅降低下料工位的备料辅助时间。框架顶部设置两个对称的吊耳结构，吊耳采用圆弧过渡的开孔设计，适配常规卸扣与吊装带的挂载尺寸，方便整体转运移位，满足车间布局调整时的整体吊装需求，无需拆解后重新组装。框架侧面设置的红色U型拉手，可配合车间内的地牛、叉车做短距离的工位推移，底部四个支脚采用方形封底设计，增大与地面的接触面积，避免重载时压损车间环氧地坪，同时支脚位置预留了膨胀螺栓安装孔，若存放较重的金属型材，可通过膨胀螺栓将架体与地面固定，进一步提升架体的稳定性。设计过程中需要重点核算单侧满载时的框架受力，托臂与立柱的焊接位置需做满焊处理，焊后做去应力处理避免焊接变形，架体表面采用橄榄绿防锈涂装，适配车间常规的工业设备涂装规范，同时具备一定的耐油污、耐磕碰性能，适合车间复杂工况下长期使用。托臂的齿条式挡边高度经过优化，既可以防止圆管类物料滚动滑落，又不会过高阻碍管材的侧向吊取，相邻托臂的水平度公差控制在合理范围内，避免长管材放置后出现局部受力弯曲的情况。整体架体的宽度、高度尺寸适配常规车间的通道宽度与行车起升高度边界，安装时无需额外做地基处理，落地找平后即可投入使用，也可根据存放物料的长度，将多组架体沿长度方向并排拼接，拓展存放容量。
