电气柜安装用DIN标准导轨结构件

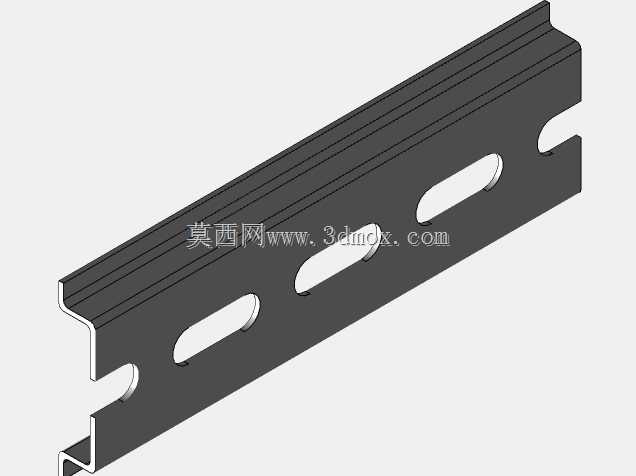

在低压电气柜、工控机柜、PLC控制柜的内部装配场景中，这类DIN导轨是承载各类电气元件的核心基础安装件，日常接触的断路器、继电器、接线端子排等标准电气元件，都可通过卡扣结构直接卡装在导轨上完成固定，无需针对单个元件单独设计安装孔位，能大幅压缩柜内装配的布线与固定工时。从结构设计来看，这款导轨采用冷轧钢板折弯成型，截面遵循标准DIN安装尺寸规范，两侧的折边形成标准卡装槽位，刚好匹配市面主流电气元件的卡扣尺寸，元件卡入后可沿导轨长度方向自由滑动调整位置，待柜内元件排布确定后，再通过端部挡块锁定位置即可，适配不同柜型的元件排布调整需求。导轨本体上冲压的长圆形安装孔，是为了抵消机柜安装梁的孔位加工误差，现场安装时即便安装梁的预钻孔位存在几毫米的偏差，也可通过长孔的调节余量完成对位固定，无需现场重新扩孔，适配不同批次机柜的安装公差。导轨的侧边开设的缺口，是为了方便多段导轨拼接时的快速对位，同时也能在柜内布线时，给跨区域的线束提供过线避让空间，避免线束被导轨锐边割破绝缘层。从安装边界来看，这款导轨的宽度、高度均符合通用DIN导轨的安装尺寸要求，可直接替换同规格的市面常规导轨，安装时只需通过螺丝穿过长圆孔固定在机柜的横向安装梁上，单根导轨的承载能力可满足常规低压电气元件的排布承重需求，不会出现元件卡装后变形松脱的问题。设计过程中，导轨的折弯圆角经过反复验证，既保证了卡扣卡入时的顺畅度，不会出现元件卡扣卡滞无法装拆的问题，也避免了折弯圆角过小导致的应力集中，防止长期承重后导轨折边出现开裂变形。导轨表面采用氧化发黑处理，在具备基础防锈能力的同时，不会像镀锌导轨那样在柜内潮湿环境下产生锌层氧化脱落的问题，适配工业现场多粉尘、轻微凝露的使用环境。在实际选型使用时，可根据柜内安装空间的长度需求，直接将导轨裁切至对应长度，裁切后只需打磨掉端部的毛刺，即可正常使用，无需额外的端部加工，适配不同尺寸规格的电气柜内部装配需求，不管是小型壁挂式控制箱，还是大型立式PLC控制柜，都能通过裁切不同长度的导轨完成元件排布固定。
