1RU规格2x2p DIN导轨式断路器机架外壳

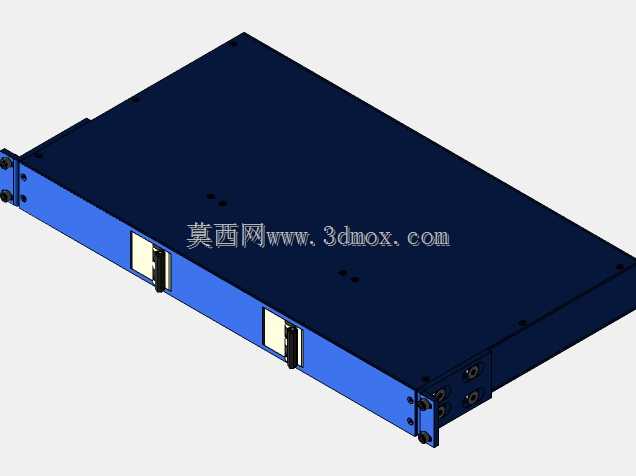

在标准19英寸机柜的配电部署场景中，机架式配电单元的外壳结构直接决定了内部断路器的安装适配性、机柜空间利用率以及后期运维的操作便捷性，这款适配2x2p规格DIN导轨断路器的1RU高度机架外壳，正是针对标准机柜配电支路的集成需求开发的结构件。从安装边界来看，整体高度严格遵循1RU机架单元的尺寸规范，可直接嵌入标准19英寸机柜的立柱安装位，不会占用额外的机柜垂直空间，适配数据中心、工业控制柜、通信机房等场景的紧凑配电布局需求，外壳侧边预留的安装孔位完全匹配标准机柜立柱的孔距规范，无需额外加工转接件即可完成快速固定。设计阶段优先考虑了DIN导轨断路器的安装兼容性，壳体内部预留了标准35mm DIN导轨的安装位，可同时容纳2极规格的断路器共2组，对应型号A9N2P02C的微型断路器可直接卡装在导轨上，无需额外定制安装支架，壳体正面预留的操作窗口位置刚好对齐断路器的操作手柄，运维人员无需拆开机壳即可直接进行分合闸操作，窗口边缘做了折边强化处理，避免长期操作剐蹭导致的结构变形。壳体的结构设计采用分体拼接思路，主体承载部分采用高强度钣金折弯成型，侧边的蓝色端板为独立装配结构，既可以在装配阶段先完成内部断路器、接线端子的布线安装，再封装端板提升装配效率，也可以在后期运维时单独拆卸端板进行接线调整，无需将整个壳体从机柜上拆下。端板上预留的多组穿线孔位，分别对应主回路进线、支路出线的走线需求，孔位边缘做了钝化处理，避免穿线时划伤线缆绝缘层，同时预留了接地端子的安装位置，保证壳体整体的接地连续性，满足电气安全规范要求。外壳顶面做了密集的散热孔阵列？不，不对，这款外壳顶面为封闭结构，因为机架式安装时上方会叠装其他设备，封闭顶面可以避免上方设备的灰尘、冷凝水滴入内部配电回路，同时顶面预留的少量固定孔位用于内部导轨的螺丝锁紧，保证导轨安装后不会出现松动移位。壳体的拼接缝隙控制在合理范围内，既满足钣金加工的公差要求，也能避免大尺寸缝隙导致的异物进入风险，整体结构做了边角钝化处理，安装和运维过程中不会划伤操作人员。从实际使用场景来看，这类外壳主要用于机柜内部的支路配电单元，将多组微型断路器集成在1RU的紧凑空间内，替代传统零散安装的断路器支架，让机柜内部的配电布局更规整，接线走线更清晰，同时金属壳体本身可以提供一定的电磁屏蔽效果，减少断路器分合闸时的电磁干扰对机柜内其他敏感设备的影响，也能在断路器出现小范围拉弧故障时提供物理防护，避免故障影响相邻设备。
