威图款服务器PC机柜结构设计

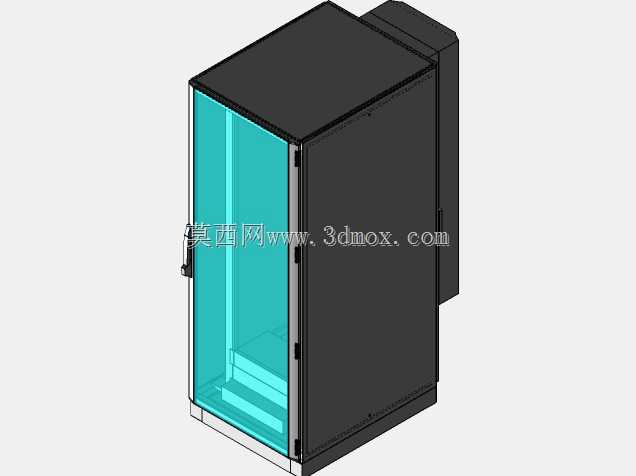

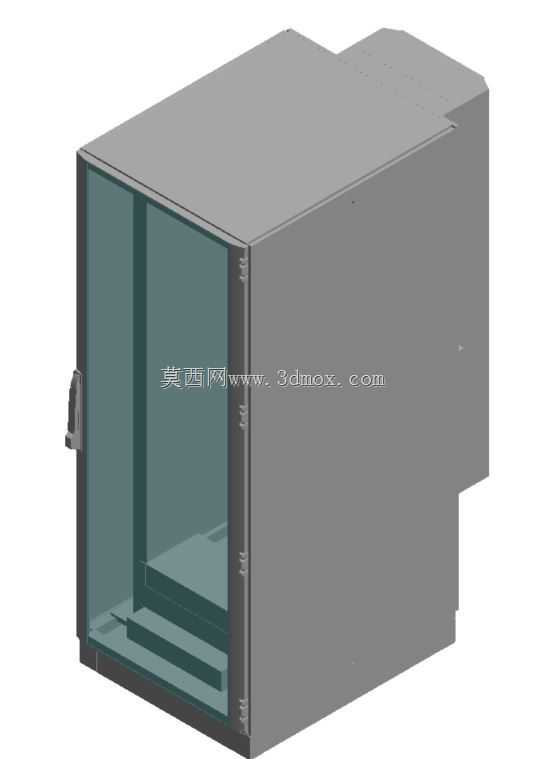

这款机柜的结构设计充分考虑了机房高密度部署的实际需求，主体采用封闭式框架结构，侧门与后门为整板封闭设计，前门配置透明可视面板，无需开门即可直接观察内部设备的运行状态指示灯，日常巡检时可大幅减少开门操作频次，降低机房冷热气流泄露的概率。从安装边界来看，机柜预留了标准19英寸设备安装立柱空间，立柱上预打连续的模数化安装孔位，可根据服务器、交换机、PDU电源等不同设备的安装深度灵活调整固定位置，兼容不同深度的IT设备安装需求，立柱与框架之间设置了接地导通结构，保证所有安装金属件之间的电气连通性，满足机房等电位连接的安全要求。

在功能特性上，机柜顶部预留了线缆进出的开孔区域，可配套安装走线毛刷或者密封胶条，兼顾走线便利性与冷热通道的密封效果，底部同样设置了可调式进线口，适配下走线机房的布线需求，机柜内部预留了垂直理线架的安装空间，可将电源线与网线分侧梳理绑扎，避免线缆杂乱影响设备散热与后期维护操作。前门的锁具采用三点式锁紧结构，关闭后可保证门板与框架的贴合度，减少缝隙漏风，同时锁具配备通用钥匙，方便机房运维人员统一管理。

设计过程中重点考量了机柜的承重性能，底部框架采用加厚折弯型材焊接成型，静态承重可满足多台机架式服务器叠装的载荷要求，底部四角预留了脚轮与支撑脚的安装位，短距离移位时可安装脚轮推行，固定就位后可降下支撑脚调平，分担脚轮载荷同时保证机柜放置平稳。机柜侧面预留了并柜连接孔位，多台机柜并排部署时可通过连接件锁紧，保证整排机柜的对齐度与整体稳定性，适配数据中心整排机柜的部署场景。

从应用场景来看，这类机柜不仅可用于企业中心机房部署服务器、存储等IT设备，也可用于工厂车间的工控机、PLC控制柜等设备的安装防护，封闭式的外壳结构可阻挡车间内的粉尘、切削液飞溅接触内部电气元件，透明前门也方便车间操作人员快速查看工控设备的运行状态，无需频繁开门影响防护效果。机柜的散热通道设计兼容前进风后出风的标准服务器散热风向，内部可按需安装垂直理线板、盲板等配件，封堵未安装设备的空位，避免气流短路，提升散热效率。
