机架式工业开关电源结构设计方案

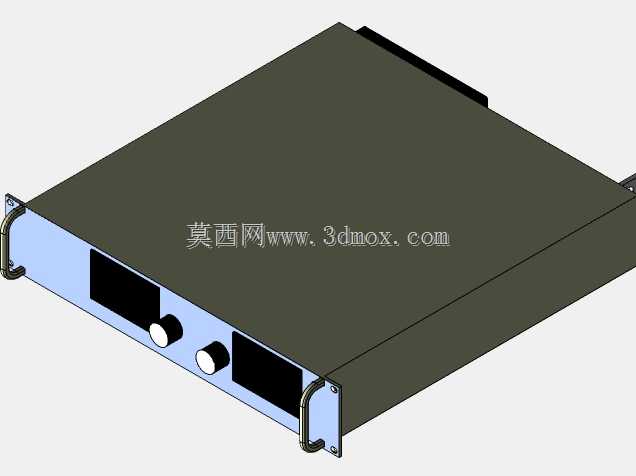

这款机架式供电单元的结构设计，首先要适配标准19英寸机柜的安装规范，整体采用U位标准化高度设计，两侧预留的安装挂耳完全匹配机柜立柱的孔位间距，安装时无需额外定制转接件，直接通过标准紧固件即可完成固定，挂耳处做了折弯加强处理，避免长期承重出现形变。前面板布局充分考虑机房运维的操作便利性，两个调节旋钮对应输出电压、电流的微调功能，旋钮旁预留的显示屏安装位可实时展示输出参数、负载状态与告警信息，面板两侧的接口区域做了内凹设计，避免插拔线缆时与相邻机柜设备产生干涉。

从实际应用场景来看，这类供电单元多用于工业自动化控制柜、通讯基站机柜、测试设备机架内部，为PLC模块、传感器单元、工业交换机、伺服驱动系统提供稳定的直流供电，设计时充分考虑了机房内部的散热需求，机箱主体采用冷轧钢板折弯成型，上盖做了平整的无凸起设计，既可以堆叠放置备用单元，也能保证顶部空气流通顺畅，侧面预留的通风栅格位置与内部散热风道完全对齐，避免热风在机箱内部淤积。

设计过程中优先考虑了装配的便利性，机箱各拼接边采用卡扣预定位加螺丝紧固的组合方式，内部元器件安装位预留了足够的走线空间，高压区与低压区做了明确的结构隔离，避免电磁干扰影响输出稳定性。前面板的把手采用内嵌式旋转结构，抽拉设备时受力均匀，不会因为单侧施力导致机箱卡在机柜导轨中，机箱后部的接线端子区域做了防呆结构设计，不同功能的接线端子间距符合电气安全规范，避免接线时出现误触短路的风险。

从安装边界来看，设备深度尺寸适配常规600mm深度的标准机柜，后部预留的线缆弯曲半径空间足够，不会出现线缆过度弯折导致的接触不良问题，机箱外壳的边角都做了圆角钝化处理，避免运维操作时划伤手部，表面采用哑光喷塑处理，既具备良好的接地导电性，也能在机房环境中长期使用不出现锈蚀掉漆的问题。内部的安装导轨预留了多种功率模块的固定孔位，可根据实际输出功率需求适配不同规格的电源板卡，无需重新开模制作机箱，大幅降低了不同功率型号的开模成本。
