汽车转向系统可变齿轮齿条结构

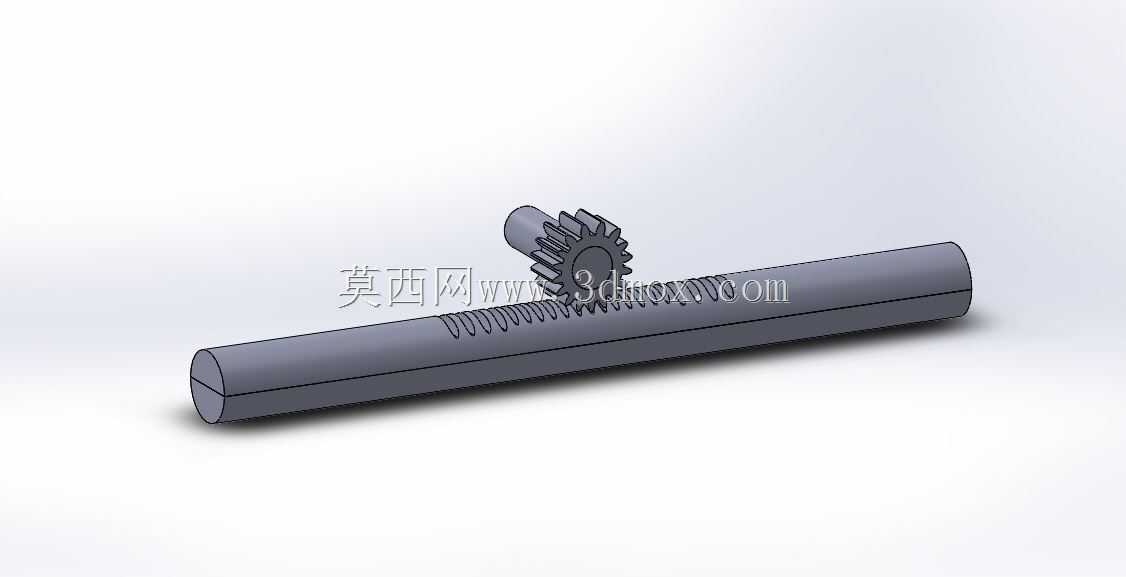

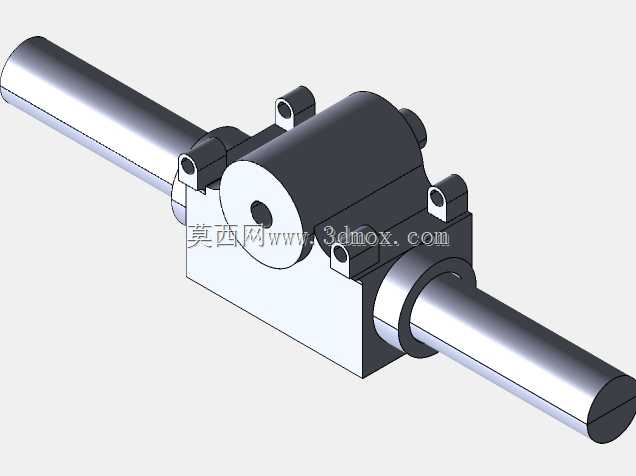

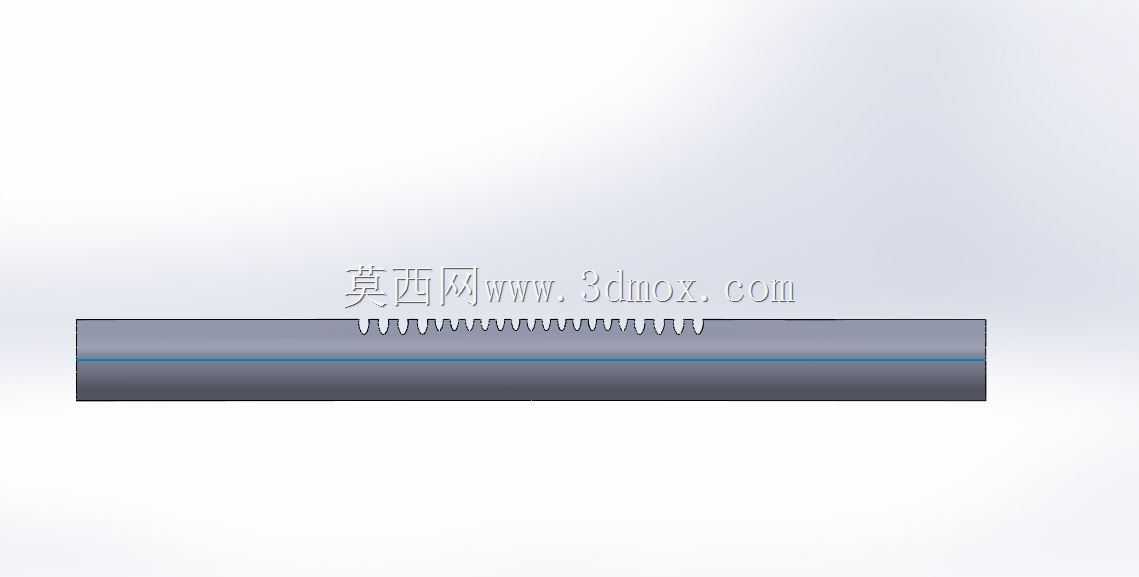

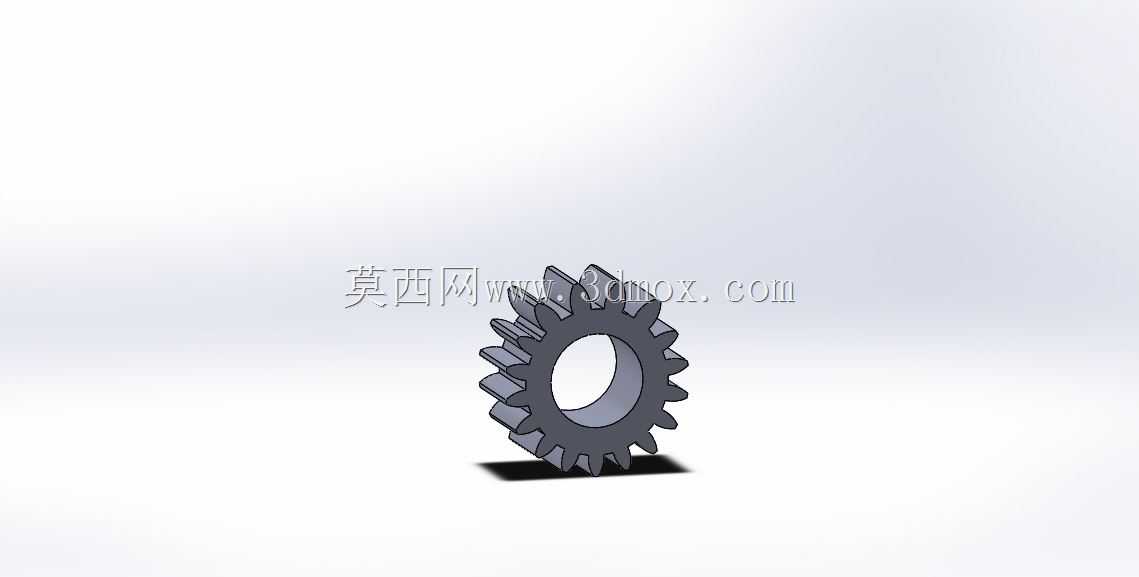

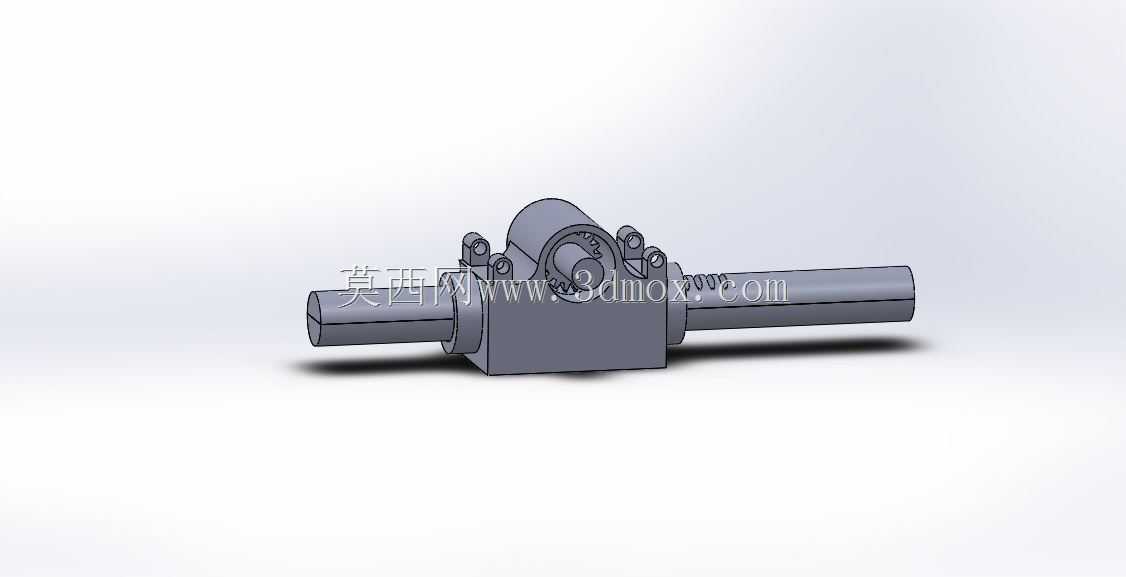

在汽车底盘转向系统的开发过程中，固定传动比的齿轮齿条结构很难兼顾低速转向的轻便性与高速行驶的转向稳定性，可变齿轮齿条结构正是为解决这一矛盾而设计的核心传动部件。这类结构的核心设计思路，是在齿条的不同行程段设置差异化的齿形参数，靠近齿条中间段的齿距对应较小的传动比，适配车辆高速直线行驶及小角度转向工况，此时转向盘的小幅转动不会带来过大的前轮转角，能有效降低高速行驶时的转向灵敏度，避免误操作带来的行驶风险；而靠近齿条两端的齿距对应更大的传动比，在车辆低速大角度转向、泊车挪车等场景下，只需转动较小角度的转向盘就能获得更大的前轮转角，大幅降低低速转向的操作力度，提升转向便捷性。从结构布局来看，该部件整体沿车辆前桥横向布置，齿条主体为圆柱形光轴结构，两端预留有与转向横拉杆连接的安装接口，安装时需匹配转向器壳体的衬套孔径，保证齿条往复滑动的同轴度，避免卡滞或异常磨损。齿轮部分与转向输入轴相连，通过压块与弹簧结构保持齿轮与齿条的啮合间隙，弹簧的预紧力需要根据整车转向手感的标定值调整，既要消除啮合间隙避免转向旷量，又不能压力过大导致转向沉重、齿面异常磨损。不同于常规固定传动比齿条的等距齿形加工，可变齿条的齿形加工需要采用专用的数控铣削设备，逐段控制齿距与齿形角的渐变，建模过程中需要通过参数化曲线拟合齿面的渐变轨迹，保证齿面与齿轮的啮合连续性，避免转向过程中出现卡滞或手感突变。在实际装车匹配时，需要结合整车的轴距、轮距、转向梯形的几何参数，调整齿条的有效行程与齿形变化区间，保证左右转向的角度差符合阿克曼几何特性，减少轮胎转向时的侧滑磨损。这类可变齿轮齿条结构目前广泛应用在乘用轿车、城市SUV等车型的循环球式、齿轮齿条式转向器中，部分线控转向系统也会采用这类可变齿比结构作为机械备份传动部件，在电子助力系统失效时仍能保证基础的转向操控能力。建模时需要重点关注齿面的啮合接触区域，通过运动仿真验证全行程内的传动比变化曲线是否符合设计预期，同时校核齿条最大行程时与周边悬架部件、车架的安装间隙，避免转向打满时出现运动干涉。
