乘用车液压动力转向泵结构设计

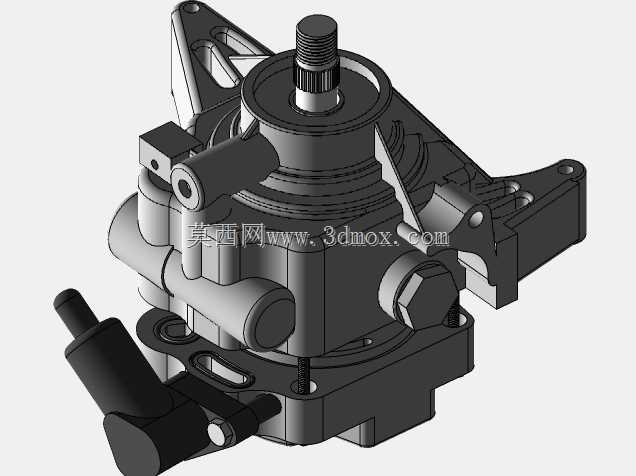

在乘用车底盘转向系统的开发迭代中，液压动力转向泵始终是兼顾转向操控手感与驾驶强度的核心执行部件，这套适配横置前驱布局车型的转向泵结构，从安装边界到功能实现都完全贴合量产车的底盘布置逻辑。从实际装车场景来看，这类叶片式液压转向泵通常通过安装支架固定在发动机侧的缸体端面，由曲轴皮带轮通过多楔带驱动，泵体的三个带衬套安装孔位的位置度公差控制在0.1mm以内，可适配不同排量机型的安装面落差，避免皮带运行时出现偏磨异响。泵体的进出油口采用错位布置，高压出油口朝向转向机高压油管的走向，低压回油口对接储液罐回油管路，管路接口的密封槽尺寸完全适配行业通用的O型圈规格，不需要额外定制密封件就能满足10MPa工作压力下的密封要求。

从功能实现逻辑来看，这套转向泵的核心作用是将发动机输入的旋转机械能转化为液压能，当驾驶员转动方向盘时，转向控制阀会根据转向力矩的大小调整泵输出的液压油流量与压力，推动转向拉杆动作，降低驾驶员转动方向盘需要施加的力矩，即使是低速挪车、原地转向的工况，也能保证转向操作足够轻盈，高速行驶时内置的流量控制阀会自动限制输出流量，避免转向过于灵敏导致的行驶稳定性下降。泵体内部的叶片转子组件采用偏心布置，转子旋转时叶片在离心力和底部油压的作用下紧贴定子内壁，形成密闭的容积变化腔，完成吸油与压油的循环，定子的内轮廓曲线经过优化，可降低油压脉动带来的转向盘抖动，提升驾驶质感。

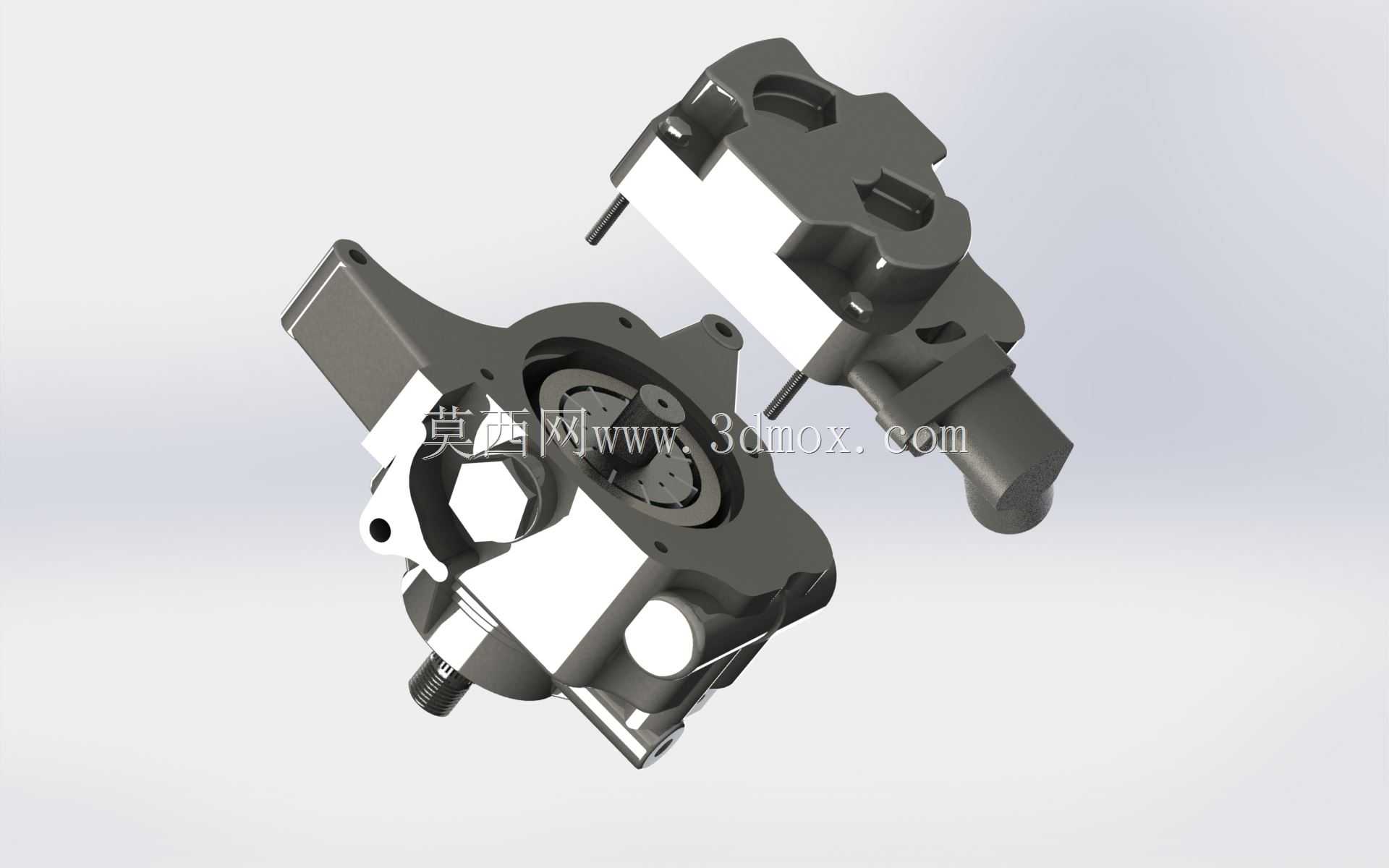

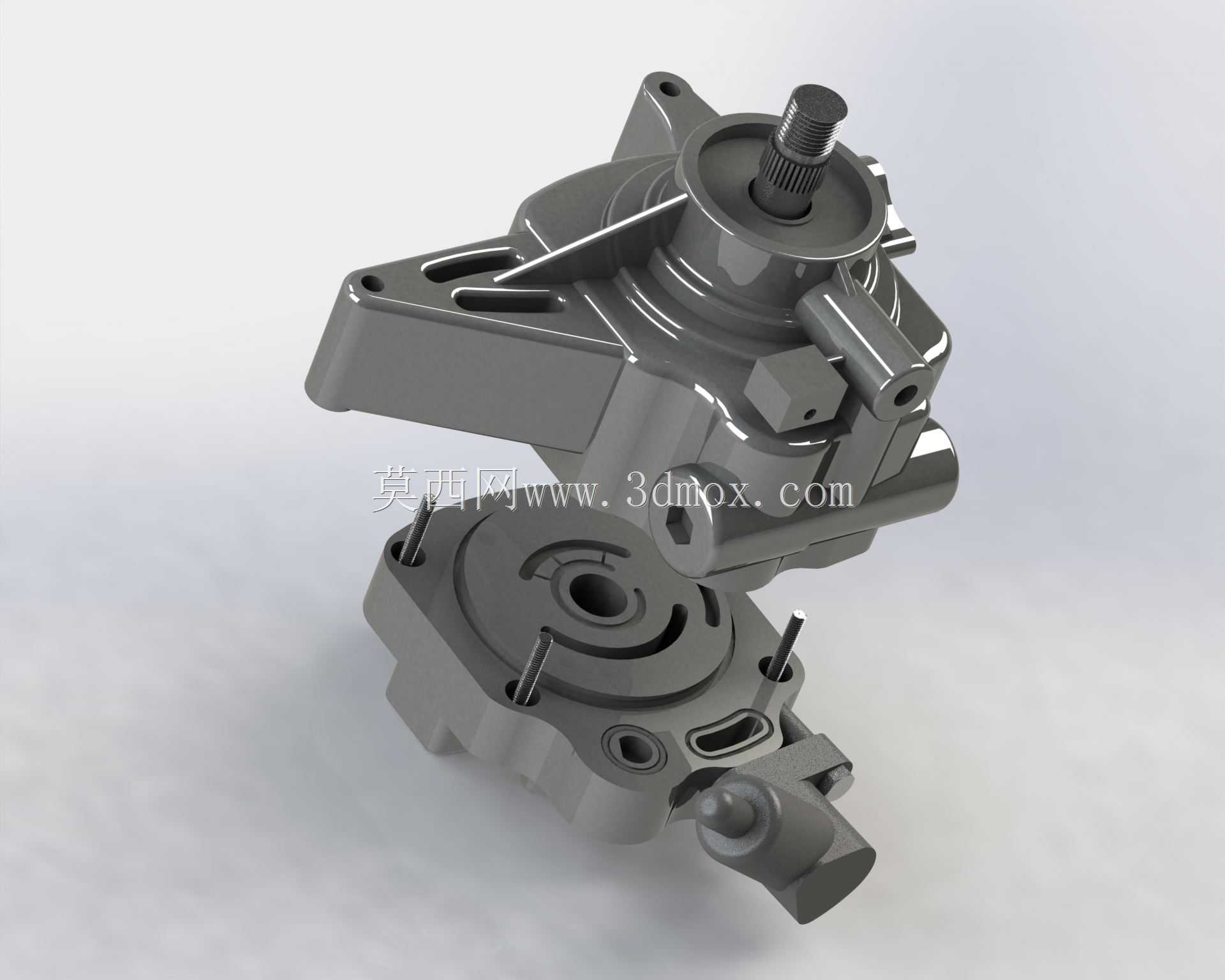

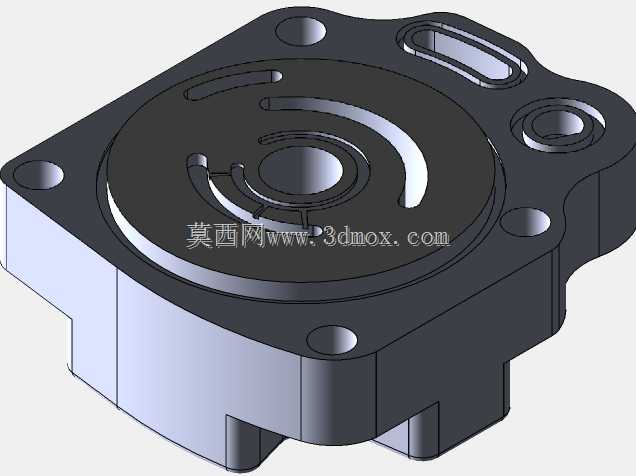

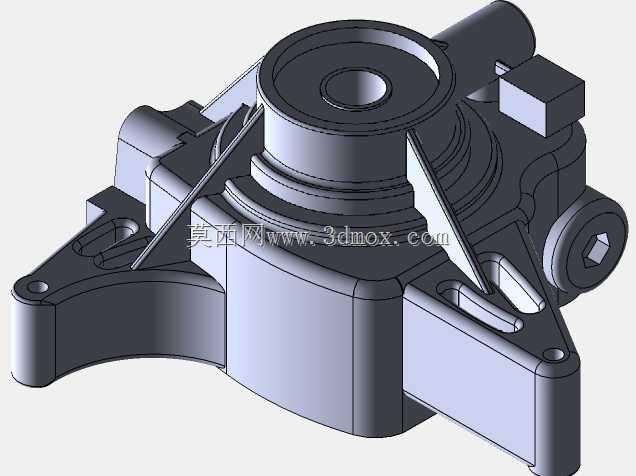

从结构设计细节来看，泵体分为上下两个壳体，采用压铸铝合金材质，在保证结构强度的同时降低自身重量，壳体之间的结合面采用精密磨削加工，平面度公差控制在0.02mm以内，不需要额外加装密封垫就能实现结合面的密封，减少了零部件数量与泄漏风险。上部的输入轴端采用双唇口油封密封，既可以防止泵内液压油泄漏，也能阻挡外部的灰尘、泥水进入泵体内部，油封的安装座与轴颈的同轴度公差严格控制，避免长期运行后出现油封偏磨漏油的问题。泵体侧面集成的溢流阀与流量控制阀采用集成式布置，不需要额外外接阀块，缩小了泵体的整体外形尺寸，安装时不需要预留过大的布置空间，可适配发动机舱内紧凑的布局要求。输入轴顶端的花键采用渐开线花键设计，与皮带轮的连接强度更高，可传递更大的驱动扭矩，花键端部的导向锥面设计方便装配时快速对位，提升总装环节的装配效率。
