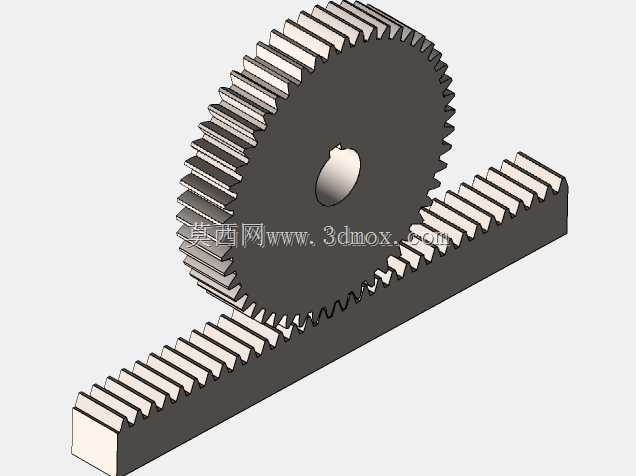

这套齿轮齿条啮合结构,核心功能是实现旋转运动与直线往复运动的双向转换,在各类工业设备的直线进给、行程调节、位置定位场景中应用广泛。比如数控设备的轴向进给机构、自动化生产线的物料推送工位、升降设备的动力传输单元、门窗启闭的传动结构里,都能见到这类传动副的身影,相比丝杠传动它能适配更长的直线行程,相比皮带传动它的传动精度更高、负载能力更强,不会出现打滑丢转的问题。
设计这套结构时,首先要匹配啮合参数,齿轮的模数、压力角必须和齿条完全一致,齿侧间隙要控制在合理范围,间隙太小会导致传动卡滞、磨损加剧,间隙太大则会出现反向回程误差,影响定位精度。齿轮中心的轴孔做了键槽设计,方便和动力输出轴连接传递扭矩,轴孔的尺寸公差要按照过渡配合要求设定,保证装配后齿轮不会出现径向窜动。齿条的安装基准面做了平面度要求,安装时需要保证齿条的齿向和齿轮的端面保持垂直,否则啮合过程中会出现偏载,加剧局部齿面的磨损,甚至出现卡齿断齿的故障。
从安装边界来看,齿轮的分度圆直径决定了啮合时的中心高,安装齿轮的支座高度需要匹配这个中心高尺寸,保证齿轮的分度圆和齿条的分度线刚好相切,这是保证正确啮合的核心前提。齿条的长度可以根据实际行程需求拼接,但拼接处的齿距误差必须严格控制,不然齿轮运行到拼接位置时会出现卡顿冲击。齿轮的齿宽比齿条的齿宽略窄一点,预留少量的安装调整余量,避免装配时出现齿面边缘剐蹭。
实际使用中,这类传动结构需要定期在齿面涂抹润滑脂,减少齿面的摩擦磨损,尤其是在高速往复运动的工况下,润滑不足会导致齿面快速点蚀,大幅缩短使用寿命。如果是用于高精度定位的场景,还可以搭配消隙结构,通过双片齿轮错齿的方式消除齿侧间隙,提升反向传动的定位精度。这套结构的建模过程严格按照渐开线齿形生成,齿廓曲线完全符合啮合原理,装配后可以直接做运动仿真,验证传动过程中是否存在干涉,也能直观看到运动转换的实际效果,给后续的结构选型、装配调试提供可靠的三维参考。
