双出轴齿轮齿条直线往复传动机构

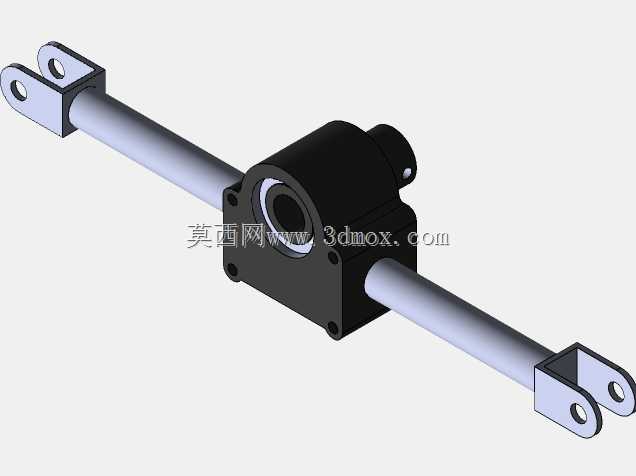

这套齿轮齿条传动结构在轻工自动化生产线、小型物料推送工位、可调距工装夹具的直线驱动场景中应用十分广泛，区别于常规单端输出的齿条结构，该设计采用同轴贯通式双出轴布局，齿条两端均预留了带铰接孔的安装耳座，可同时对接两侧执行端负载，实现双向同步推拉动作，能在狭小安装空间内完成对称式工位的同步驱动，减少单端驱动带来的偏载力矩问题。从结构设计逻辑来看，核心传动单元采用方形箱体封装齿轮啮合副，箱体四周预留的安装孔位可直接固定在设备机架的安装平面上，无需额外设计定制转接支架，齿轮输入孔位于箱体侧方，可直接对接伺服电机、手轮或者同步带轮的输出轴，适配手动调节、电动驱动两种动力输入模式。齿条部分采用光杆加啮合齿段的组合结构，光杆段与箱体两端的导向套配合形成滑动支撑，相比全齿长齿条的结构，光杆导向段的接触面积更大，能承受更高的径向负载，避免齿条伸出较长时出现下垂卡滞的问题，两端的铰接耳座采用U型叉结构，通过销轴与负载端连接，可补偿少量安装角度偏差，降低装配时的同轴度要求。在安装边界层面，设计时需注意箱体安装面的平面度公差控制在0.1mm以内，齿条全行程伸出时两端的预留安全间隙不小于5mm，避免行程超限时耳座与箱体端面发生硬碰撞，齿轮与齿条的啮合侧隙控制在0.05-0.1mm区间，既保证传动顺畅无卡滞，又能减少反向传动的空程误差。日常工况使用中，该结构可适配0-200mm的常用直线往复行程，传动效率可达90%以上，相比气缸驱动的方案，无需配套气源管路，可实现任意位置的精准停留，相比丝杠传动的方案，结构更紧凑，抗粉尘污染能力更强，适合在木工机械、包装设备、小型工装调整工位这类对安装空间有严格限制、传动精度要求适中的场景使用。建模过程中对啮合齿面做了等距间隙处理，避免虚拟装配时出现齿面干涉，导向段与箱体导向孔的配合公差按照H8/f7的间隙配合设定，符合常规机械加工的工艺要求，两端耳座的铰接孔同轴度公差按照0.03mm设定，保证销轴装配后无别劲问题。
