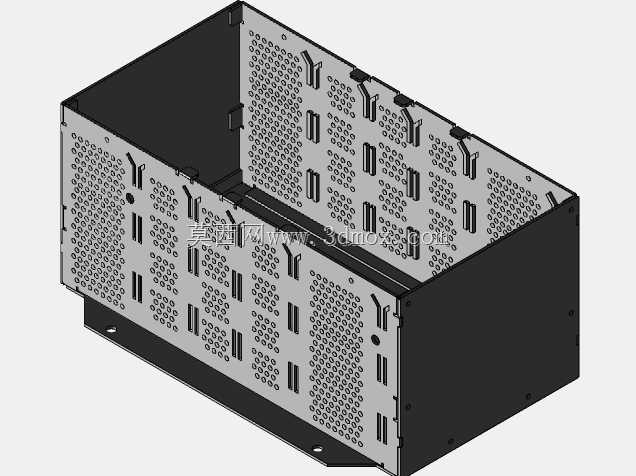

霍尼韦尔PLC冗余机架钣金结构设计

该冗余机架主要应用于工业过程控制领域的电气柜集成场景，作为霍尼韦尔ControlEdge系列PLC系统的核心承载部件，承担着冗余配置下主控模块、IO模块、通讯模块的物理固定、内部走线导向以及散热导流的核心作用，在石化、火电、制药等对控制系统可靠性要求极高的连续生产场景中，冗余机架的结构合理性直接决定了PLC系统双机热备切换的稳定性，以及长期运行工况下模块的散热可靠性。从实际设备用途来看，该机架专门适配900RR0-0200规格的冗余配置需求，可同时容纳两套互为备份的PLC核心处理单元，以及对应扩展IO卡件，机架内部设置的分隔筋板将主备模块安装区域做物理隔离，避免单路模块故障产生的碎屑、温升异常波及备用回路，同时预留的冗余通讯链路走线槽，可保证主备模块之间的同步通讯线缆不受动力线缆的电磁干扰。从产品功能特性来看，机架主体采用1.5mm厚冷轧钢板折弯成型，表面做静电喷塑处理，两侧壁板密布的Φ3mm散热冲孔采用错排排布方式，开孔率达到38%，既保证了机柜内强迫风冷气流可顺利穿过模块间隙带走热量，又能避免外部异物掉入机架内部触碰电路板引脚；机架上的模块安装卡扣采用一体化冲压成型，无需额外加装塑料固定件，每个卡扣的定位公差控制在±0.1mm范围内，可保证PLC模块插拔时的顺畅度，同时在长期震动工况下不会出现模块松脱移位的问题。设计思路上，该机架完全遵循霍尼韦尔PLC的机械安装规范，底部设置的两个Φ8mm安装定位孔与电气柜安装梁的定位销精准匹配，安装边的翻边高度为12mm，可保证机架固定后与安装梁之间留有足够的接地线缆走线空间，机架后部预留的接地点位采用M4压铆螺母，可实现机架整体的可靠接地，接地电阻可控制在0.5Ω以内，满足工业现场的电磁兼容要求。外形尺寸与安装边界方面，该机架整体宽度适配标准19英寸机柜的安装空间，深度方向预留了70mm的模块尾部接线空间，可保证IO模块的接线端子插拔时不会与机柜后部的线槽产生干涉，机架顶部预留的20mm间隙可容纳模块顶部的状态指示灯观察空间，无需额外加装指示灯延长组件，两侧预留的15mm侧边间隙可方便运维人员在不拆卸相邻机架的情况下完成模块更换操作，机架整体的承重能力可达15kg，完全覆盖满配冗余模块加线缆的总重量需求，不会出现长期承重变形的问题。
