带顶棚可移动工业物料周转机架

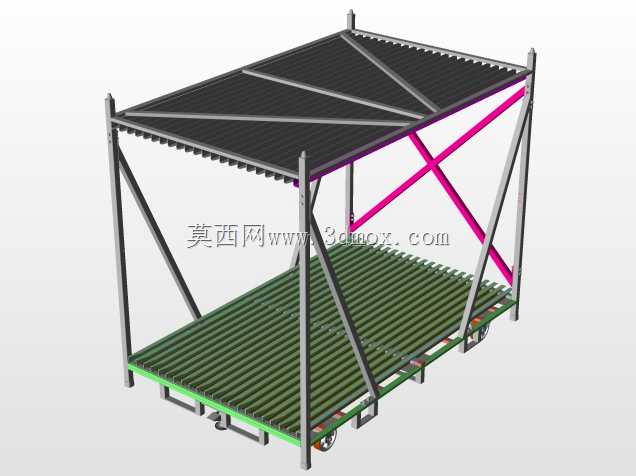

这款带顶棚的轮式移动机架，主要面向车间内工序间物料周转、户外临时作业工位搭建、成品件短途转运场景设计，可适配多批次中小尺寸零部件的临时存放与转运需求，尤其适合需要兼顾物料遮蔽防护与灵活转场的生产环节。从结构设计逻辑来看，整体采用方管焊接作为主承载框架，四根竖向主立柱作为核心承力构件，底部框架采用纵横梁交错排布的焊接结构，台面铺设波纹型承载板，可分散放置物料的局部压强，避免集中载荷导致台面变形，单平米承载能力可满足常规机加工零部件、组装半成品的放置需求。顶部顶棚采用斜撑加固的框架结构，外覆波纹防护板，可在临时户外存放或跨车间转运时遮挡落尘、零星溅水，避免待加工或已加工工件表面被污染，顶棚斜向交叉的拉杆采用斜拉受力设计，可抵消移动过程中产生的侧向晃动扭矩，避免顶部框架在频繁启停、转向时出现焊缝开裂问题。侧面设置的X型交叉斜撑，是整个机架抗扭性能的核心设计，在机架满载转向、经过车间地面接缝或轻微坡度路段时，X型撑杆可将侧向力均匀传导至四根主立柱，避免框架出现平行四边形变形，保障长期使用的结构稳定性。底部配置的脚轮采用带刹车结构的工业脚轮，两个定向轮搭配两个万向轮的布局，既可以保障长距离直行时的轨迹稳定性，也能在狭窄工位区域实现灵活转向，脚轮安装座与底部框架采用加强板焊接固定，可承受频繁移动带来的冲击载荷。设计过程中充分考虑了车间通道的通行边界，整体宽度适配常规1.2米宽的车间人行通道，长度控制在常规货运电梯的轿厢进深范围内，可直接推入电梯完成跨楼层转运，整体高度避开了车间常见的2米高度的管线、消防设施安装高度，避免转场过程中出现碰撞干涉。机架底部框架预留了叉车孔位，在需要长距离厂区转运或满载重载工况下，可直接通过叉车完成整体搬运，无需额外调整物料摆放位置。顶棚与主框架采用螺栓连接的可拆卸结构，若在室内无遮蔽需求的场景下使用，可快速拆除顶棚构件，拓展机架的垂直方向存放空间，适配更高尺寸的工件放置需求。台面边缘设置了低矮的挡边结构，可避免转运过程中细小零部件从台面滑落，同时不会妨碍大型工件的吊装上下料操作。整体焊接完成后需做应力退火处理，消除焊接残余应力，避免长期使用过程中框架出现变形，所有外露金属构件均做喷塑防锈处理，可适应车间内少量切削液、润滑油飞溅的使用环境，延长整体使用寿命。
