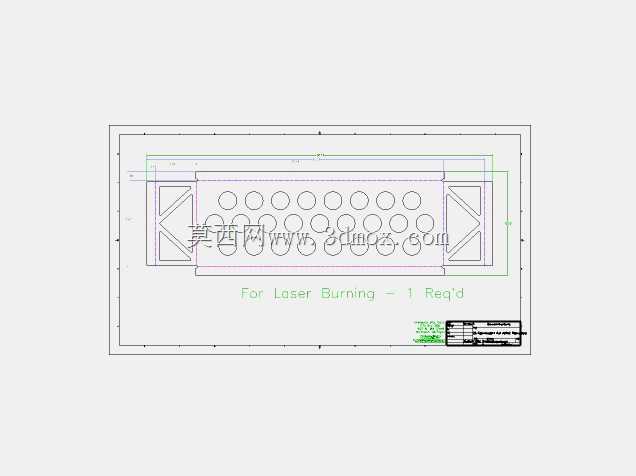

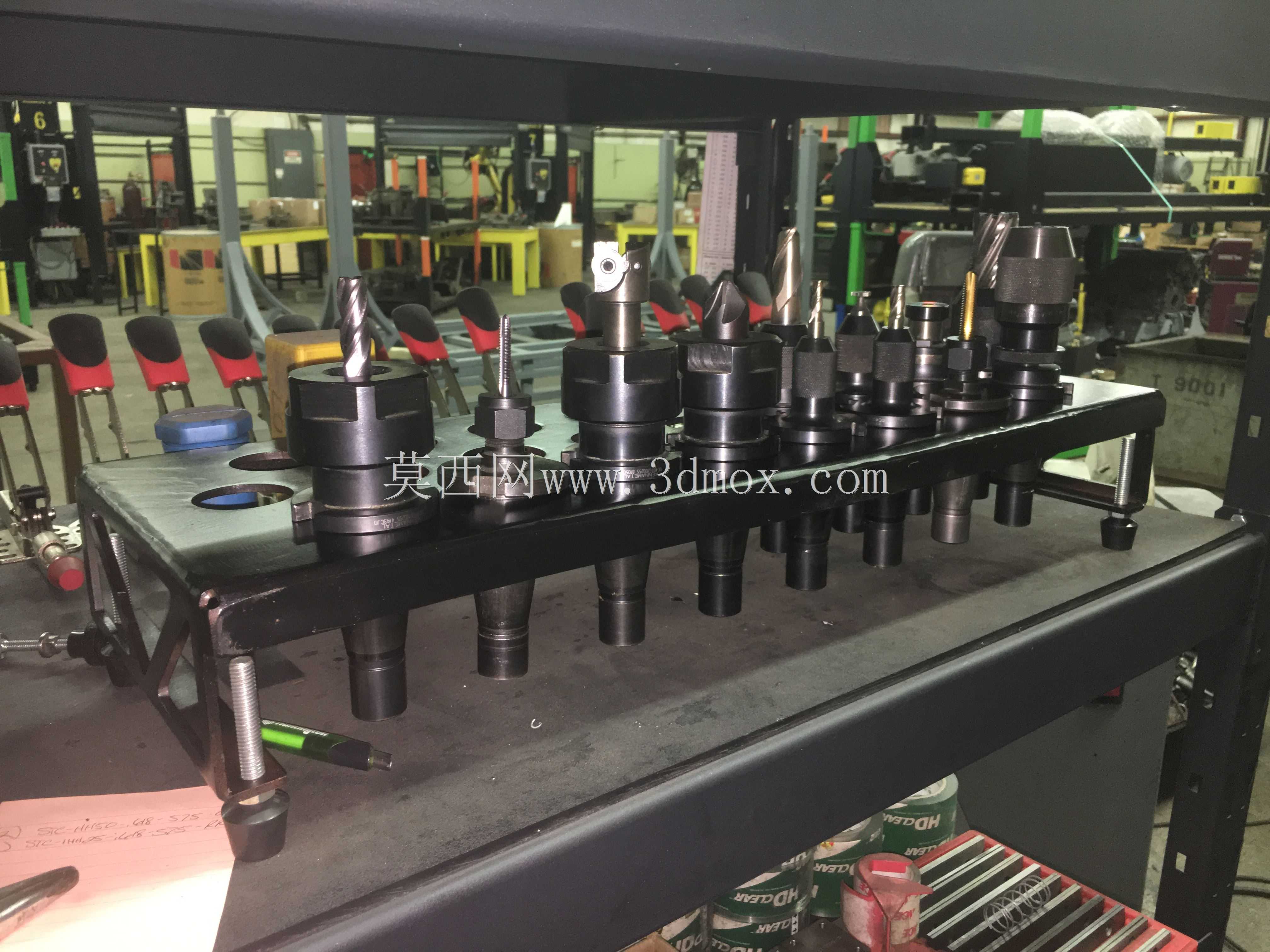

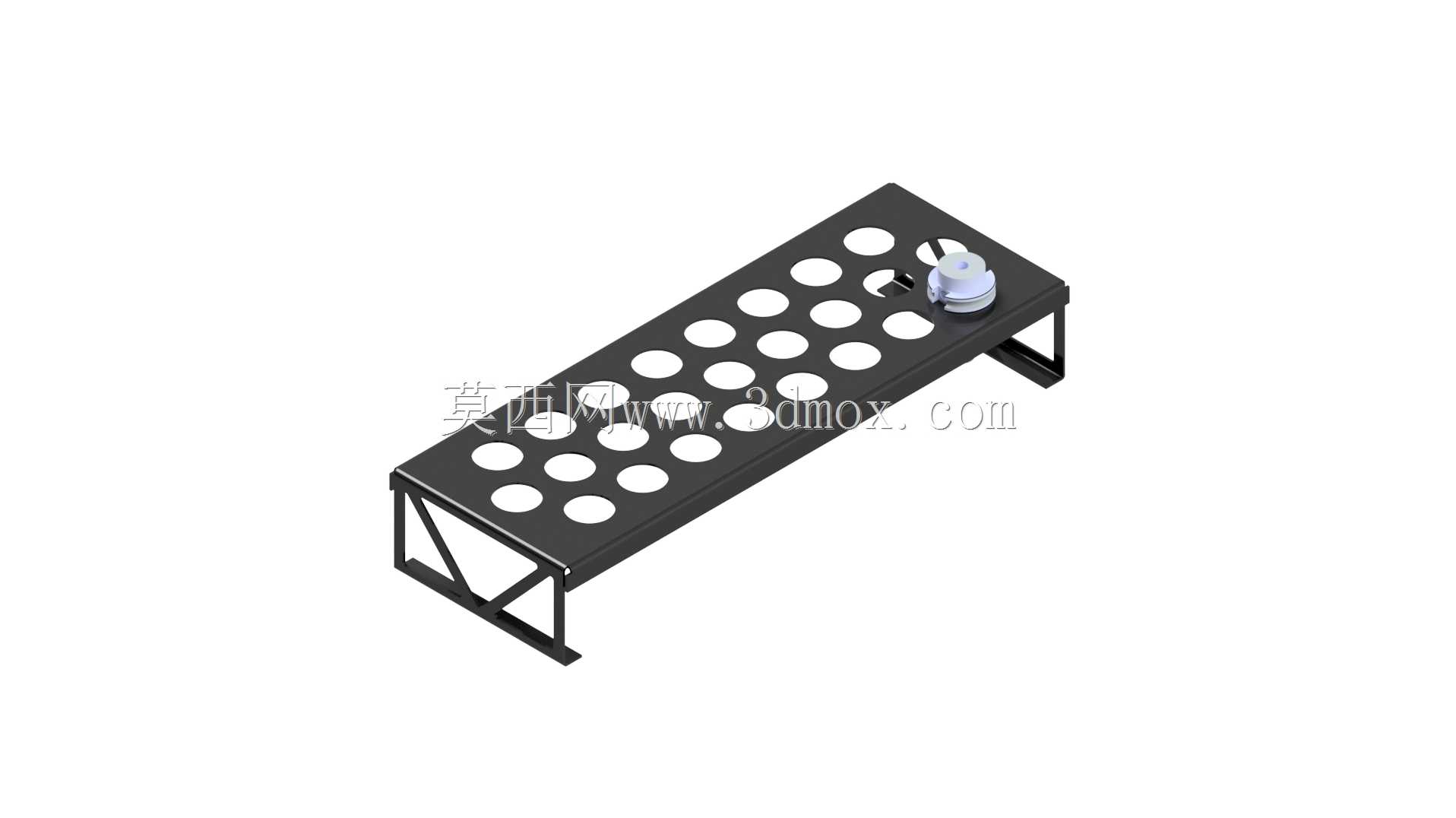

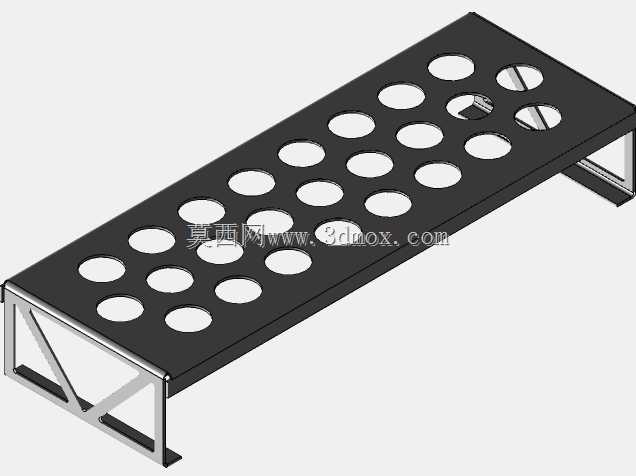

适配CAT40锥柄的25工位铣刀收纳刀架

这款刀架的设计初衷，是替换机加工车间长期使用的木质铣刀架，解决木质架体易受潮变形、锥柄定位孔磨损快、刀具摆放杂乱易磕碰的实际问题。在机加工生产场景中，CAT40锥柄是立式加工中心、数控铣床应用极广的刀具接口，日常加工需要频繁更换不同直径、不同刃型的铣刀，刀具收纳的合理性直接影响换刀效率与刀具刃口的保护效果。这款刀架设置25个CAT40锥柄适配孔位，孔位排布采用等距矩阵布局，相邻孔位预留足够操作空间，取放刀具时不会剐蹭相邻刀具的硬质合金刃口，避免刃口崩缺造成的刀具损耗与加工质量隐患。架体主体采用板材焊接成型，底部设计三角加强筋支撑结构，整体承重能力强，满载25把CAT40铣刀时不会出现架体变形、侧翻的问题，支撑腿高度经过测算，让锥柄下端与放置台面预留足够间隙，避免刀具拉钉部位直接接触台面造成磕碰损伤。设计过程中，针对原有木质刀架的缺陷做了针对性优化：锥柄定位孔的孔径与深度严格匹配CAT40锥柄的安装基准，刀具插入后可保持竖直状态，不会出现倾斜晃动，长期使用也不会因为孔位磨损导致定位失效；架体表面做黑化防锈处理，适配车间多油污、多切削液的使用环境，日常清理只需用棉布擦拭即可，不会像木质架体那样渗入油污难以清洁。安装边界方面，这款刀架的整体长宽尺寸适配加工中心旁的标准工具台面，不需要额外做安装固定，直接放置即可稳定使用，也可根据车间布局需求，通过底部支撑腿的预留孔位锁螺丝固定在工作台面或者刀具柜层板上，适配不同的车间收纳规划。实际使用中，这款刀架除了收纳铣刀，也可临时放置同接口的钻头、镗刀等CAT40刀柄刀具，统一接口的收纳方式能让操作工快速识别刀具规格，减少找刀的辅助时间，提升换刀作业的效率。架体边角都做了倒角处理，避免日常取放刀具时被锋利边角划伤，细节设计贴合车间一线的实际使用需求。
