19英寸机架式电源以太网接地输入面板

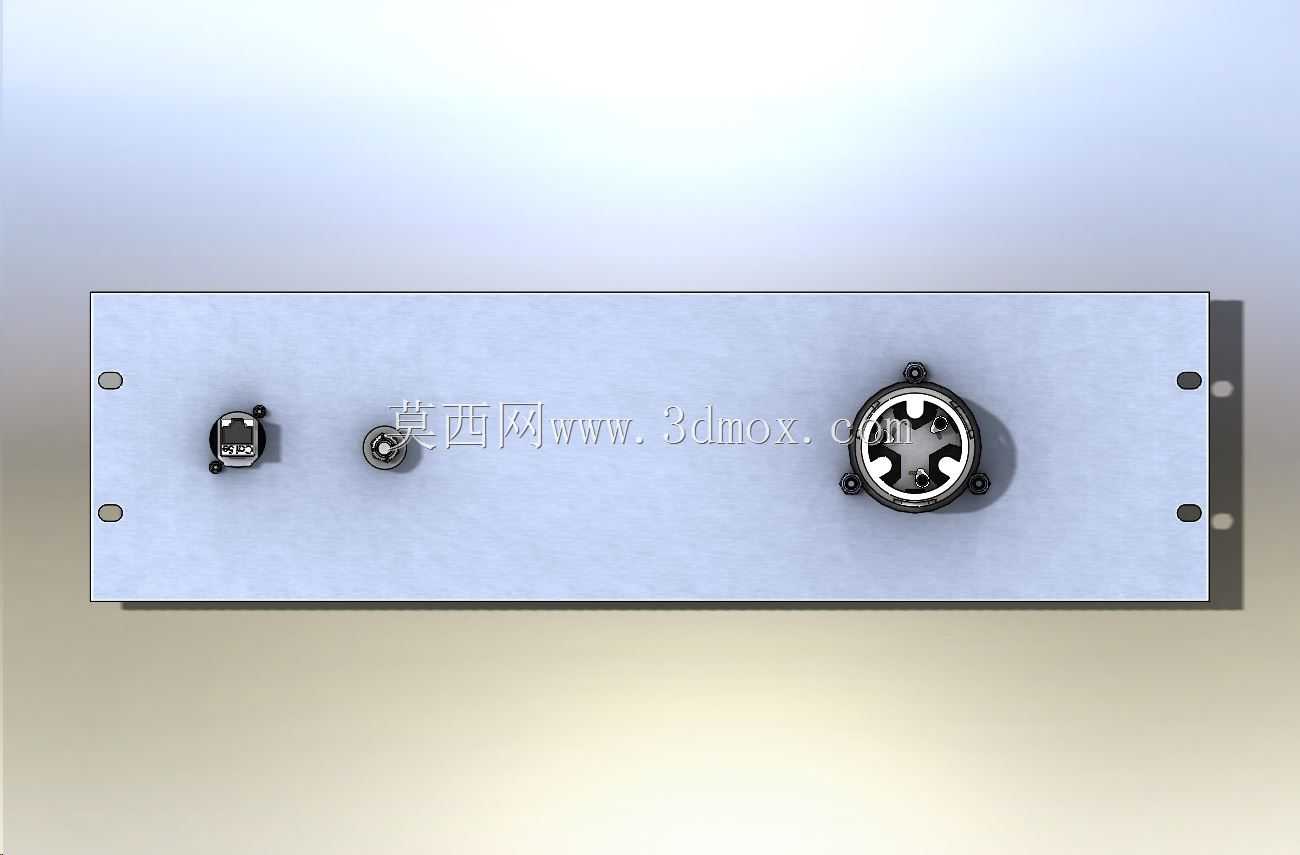

这款19英寸机架配套的输入接口面板，主要适配标准ANSI/EIA TIA规格的工业机柜安装场景，常见于工业测试机柜、机房通信设备机架、小型工控集成柜的前端进线位置，用来整合外部进线的强电输入、网络通讯接入与柜体接地连接三类核心接口，避免多类线缆零散布置带来的走线混乱、误碰风险。面板整体采用标准19英寸机架的安装孔位设计，安装边界完全匹配通用机架立柱的孔距规范，可直接固定在机架预留的1U安装位上，不需要额外做安装位的二次改制，适配绝大多数标准工业机柜的安装尺寸要求。

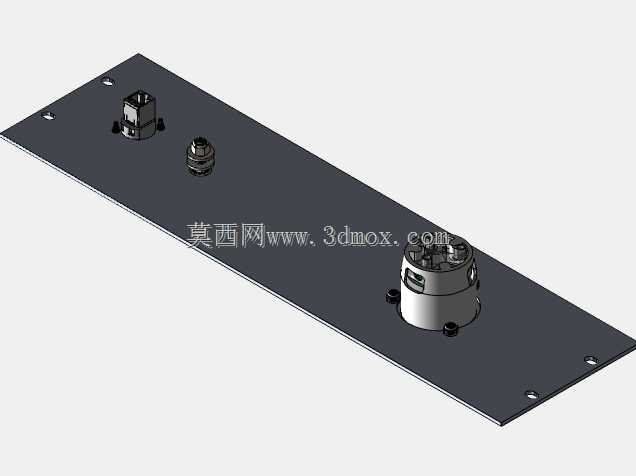

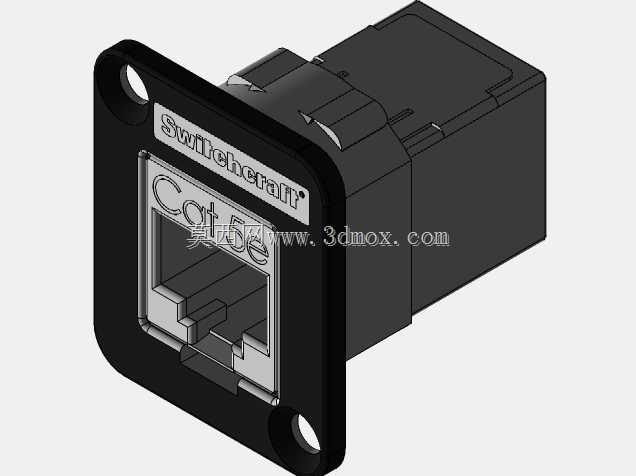

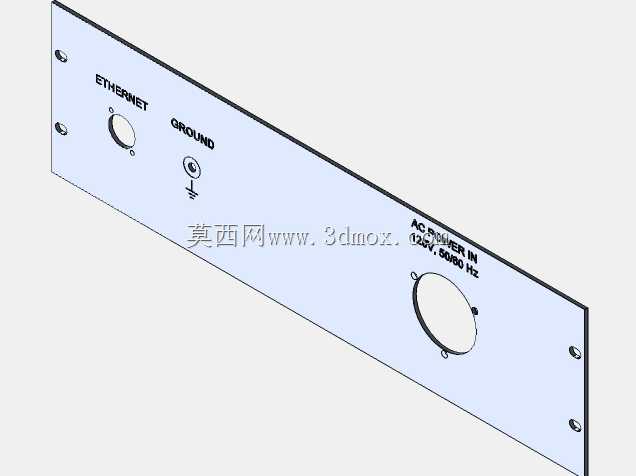

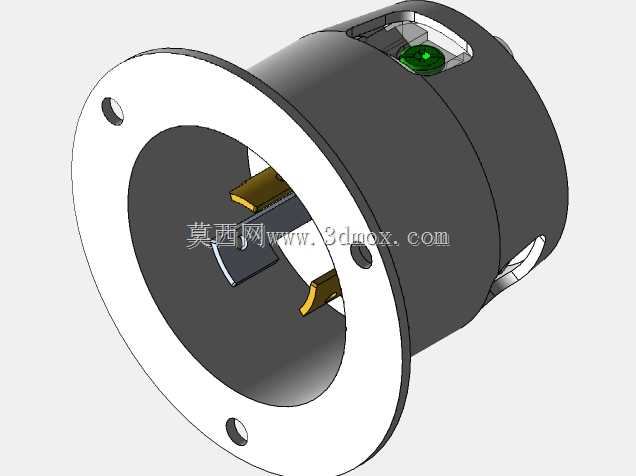

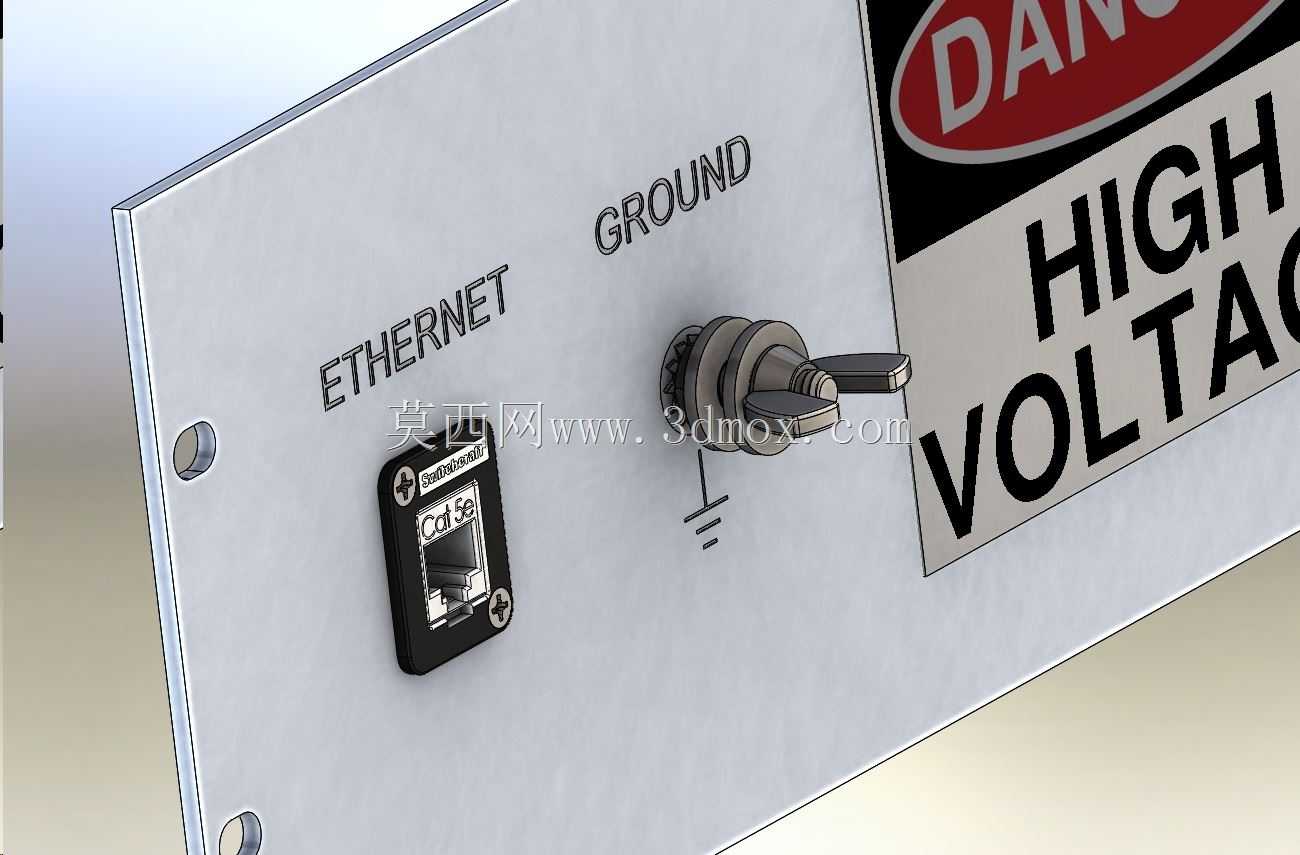

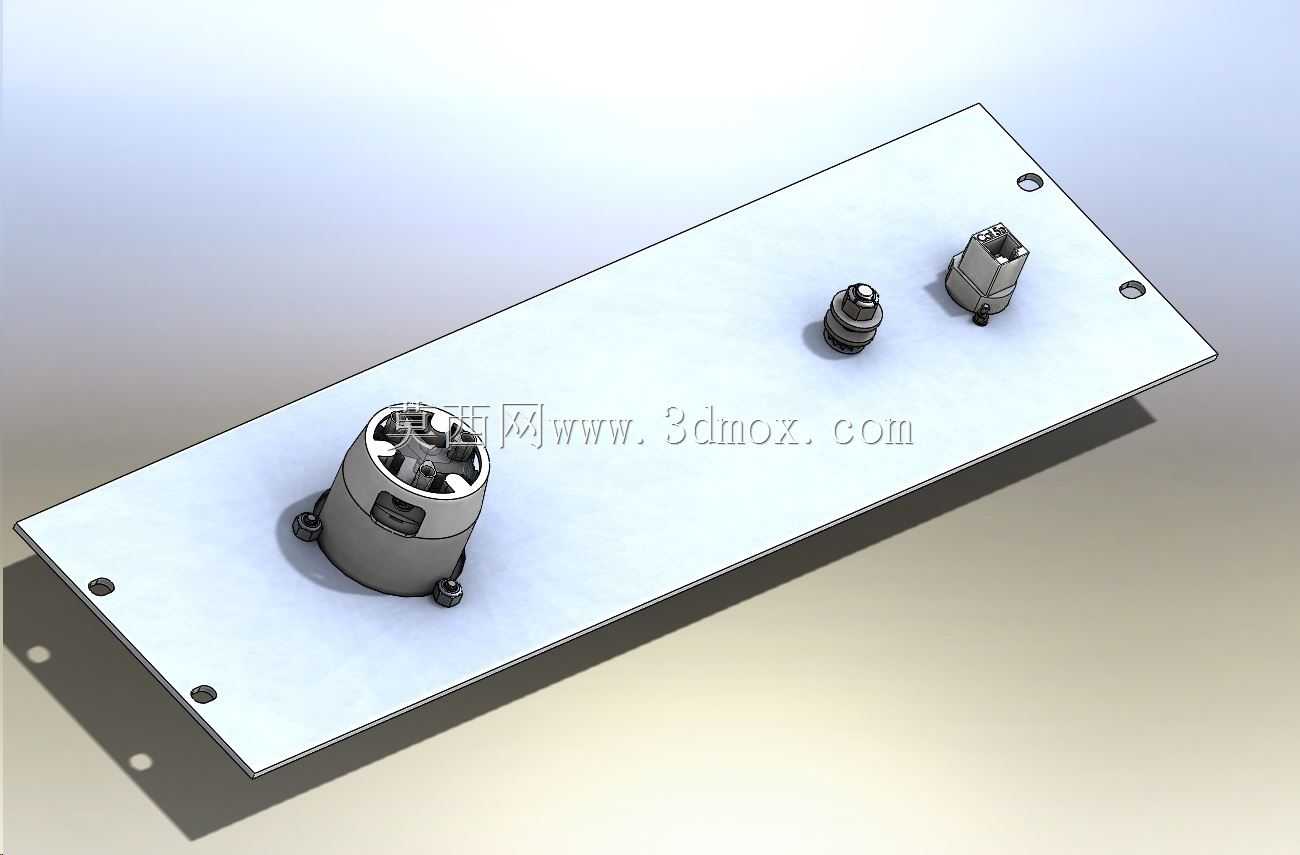

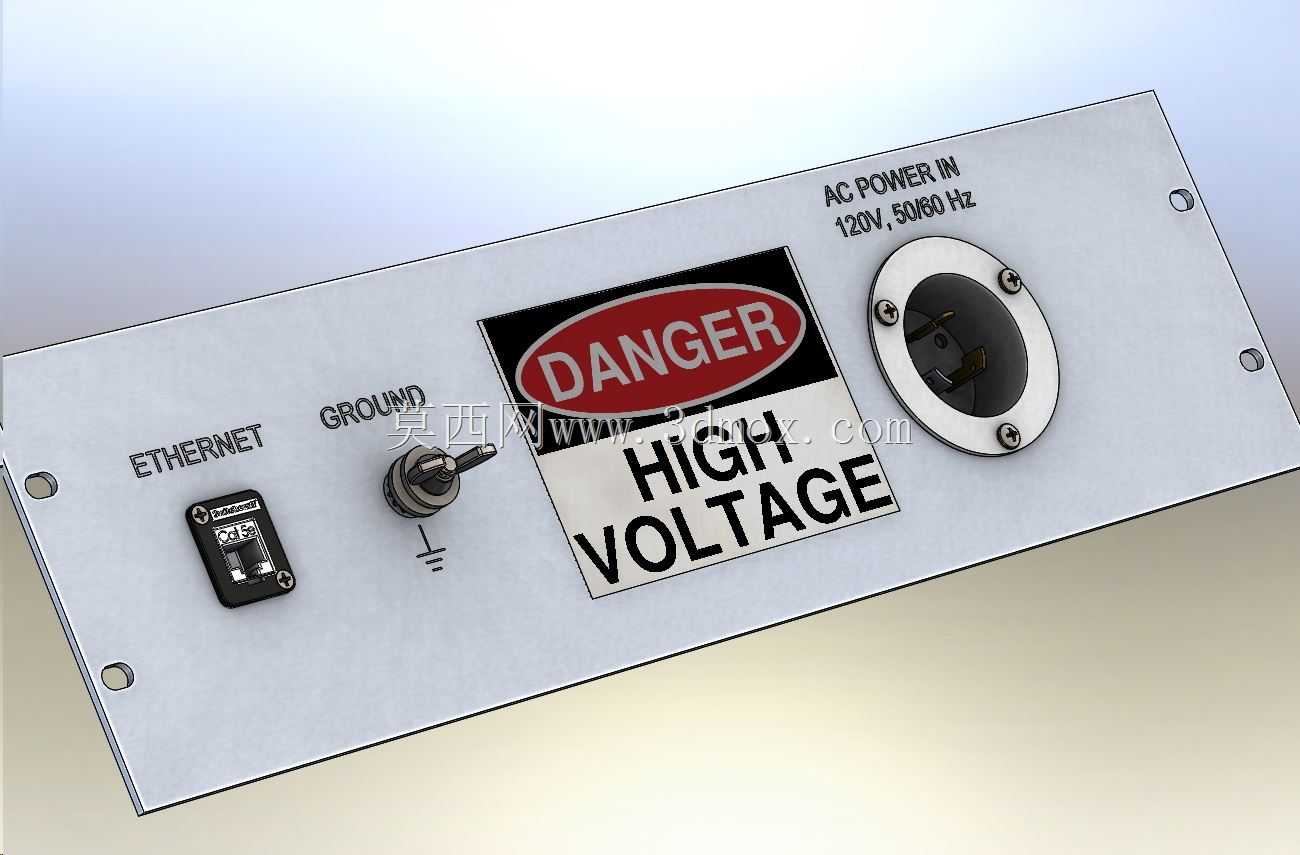

从功能布局来看，面板上集成了三类核心接口：右侧为120V 50/60Hz规格的AC电源输入座，采用带固定法兰的工业级电源插座，可直接对接标准美标市电进线，插座周边做了沉台设计，避免插头插接后突出面板过多影响机架前门闭合；中间位置设置了带接地标识的扭子式接地开关，开关下方印制了标准接地符号，可直接控制柜体接地回路的通断，方便设备检修时快速断开接地连接做绝缘测试；左侧为RJ45规格的以太网接口，接口采用带屏蔽层的工业级网口座，可直接对接机柜外部的以太网进线，为柜内设备提供网络接入通道。面板表面还粘贴了高压警示标识，明确标注高压危险提示，提醒运维人员操作时注意强电风险，避免误触带电部位引发安全事故。

设计过程中优先考虑了现场运维的操作便利性，所有接口的排布间距都预留了足够的操作空间，电源插头插拔、网线水晶头按压、接地开关拨动手部操作都不会出现互相干涉的情况，面板基材采用冷轧钢板冲压成型，表面做哑光喷塑处理，既具备足够的结构强度，也能避免长期使用后表面锈蚀、标识脱落的问题。面板上的所有文字标识都采用激光蚀刻加填漆工艺，不会因为长期擦拭、环境温湿度变化出现标识模糊的情况，即使在工业车间多粉尘、温湿度波动较大的使用环境下，也能长期保持标识清晰可辨。

实际使用中，这类集成式输入面板可以替代传统零散安装的电源座、网口、接地端子，将机架外部进线的所有接口整合在同一面板位置，既可以让机柜前端的走线更加规整，也能让运维人员快速定位各类进线接口，减少故障排查时的接口查找时间，同时面板的一体化结构也能更好地遮挡机架内部的走线与元器件，提升机柜整体的外观整洁度，避免内部结构外露带来的安全隐患。
