机架安装式多卡位USB线缆整理固定架

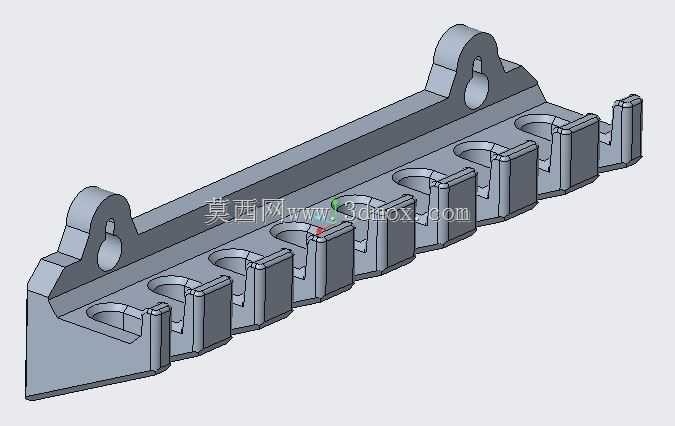

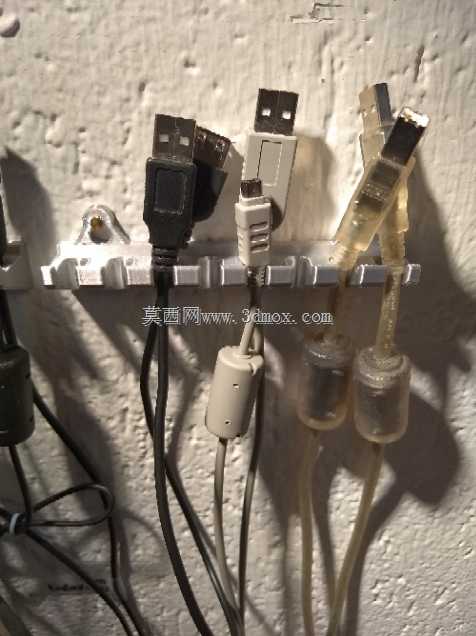

在标准19英寸机柜、工业设备机架的布线作业中，前端USB接口外接的数据线缆往往因为缺乏固定点位，出现线缆垂坠、接口受力松脱、多线缠绕难以排查的问题，这款多卡位线缆固定架正是针对这类场景设计的布线辅助构件。产品整体采用长条式角型结构，一侧为贴靠机架立柱或机柜内壁的垂直安装边，两端预留带沉台的安装孔，可适配M4/M5规格的机柜螺丝完成固定，安装边与水平承托边做了加厚过渡处理，避免长期受力出现形变翘边。水平方向均匀排布7个独立的线缆卡位，每个卡位采用开口式抱合结构，卡位内侧预留了适配标准USB线缆外径的圆弧容腔，开口处做了向内的限位凸缘，线缆卡入后不会因为设备拖拽、布线拉扯从卡位脱出，相邻卡位之间设置了分隔挡边，避免不同线缆在卡位内出现交叉堆叠。设计阶段特意将卡位的开口方向做了15度的倾斜处理，既方便运维人员单手将线缆压入卡位，也能让线缆从卡位引出后自然顺向设备接口方向，减少线缆根部的弯折应力，延长USB线缆的使用寿命。安装时需要注意预留的边界尺寸，架体总长度适配标准机架1U安装空间的横向布线区间，安装后突出安装面的高度不超过20mm，不会遮挡机架内相邻设备的通风风道，也不会与前后端的设备面板产生干涉。不同于粘式理线夹对安装面平整度的高要求，这款架体采用螺丝硬固定的方式，即使在机房温度波动、设备长期振动的工况下，也不会出现脱胶滑落的问题，每个卡位可同时容纳2根细径USB线缆或1根带屏蔽层的粗径USB数据线，可满足单台机架前端多台外接USB设备的布线整理需求，让机柜内部线缆排布规整，后续运维排查线路时可快速对应接口与设备，大幅减少理线作业的时间成本。架体的边角位置全部做了圆角钝化处理，布线操作时不会划损线缆外被，也能避免运维人员被锐边划伤。
