单轴可调式相机安装球头支座结构

这款球头铰接安装支座，核心定位是面向视觉采集类设备的单自由度角度调整安装场景，在工业视觉检测工位、小型监控点位架设、运动相机户外固定这类需要对设备俯仰角度做精准调校的场合，能替代传统多轴冗余云台，在满足角度调整需求的前提下压缩整体安装高度，避免多余自由度带来的定位偏移风险。从实际功能表现来看，该支座仅支持单平面内的俯仰摆动，倾斜调整范围覆盖正负45度区间，调整到位后可通过侧边锁紧结构完成角度锁止，不会出现负载下的角度滑移问题，相比多自由度球头结构，单平面摆动的设计能大幅降低锁紧后的间隙量，对于需要保持光轴稳定的视觉类设备来说，这种定向可调的结构反而比全向可调结构更适配固定点位的安装需求。

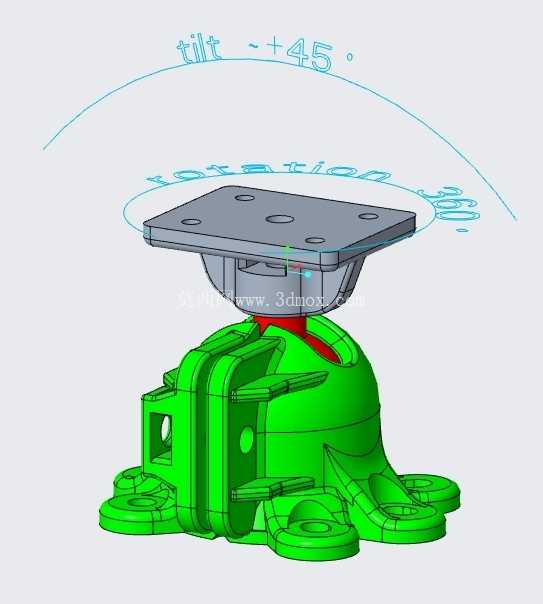

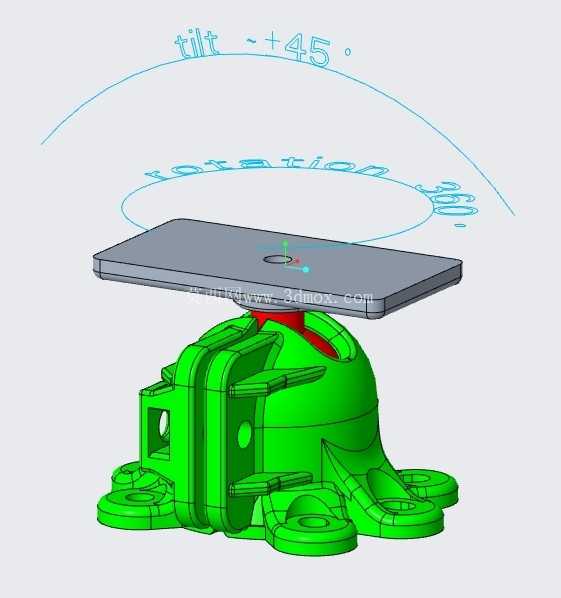

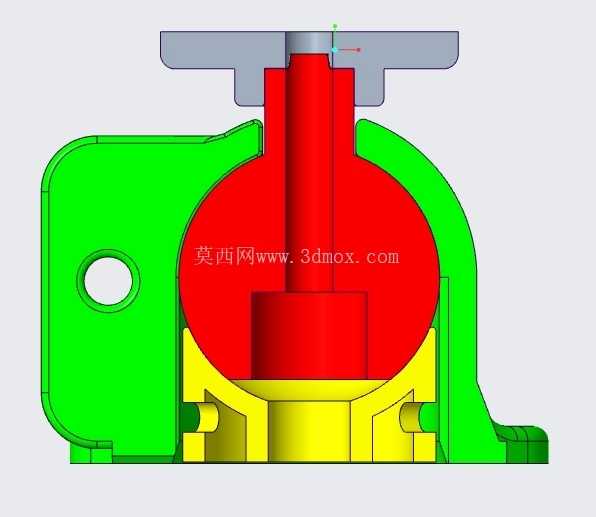

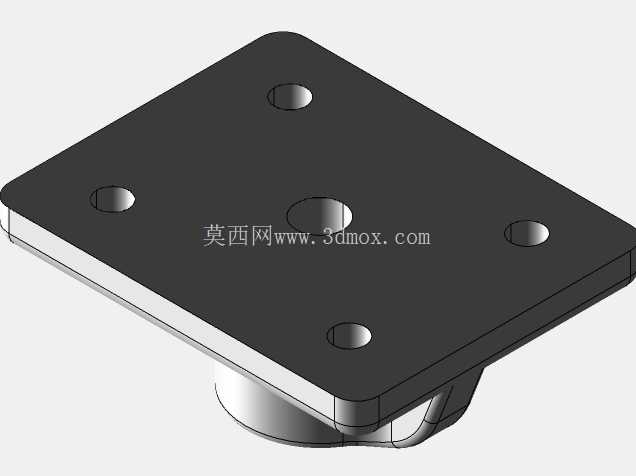

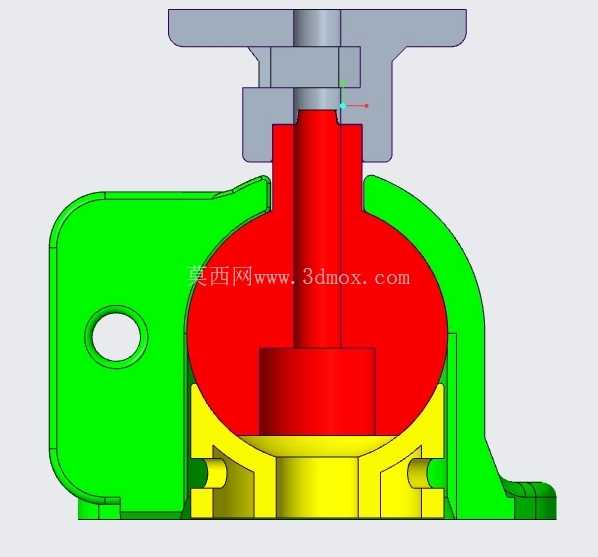

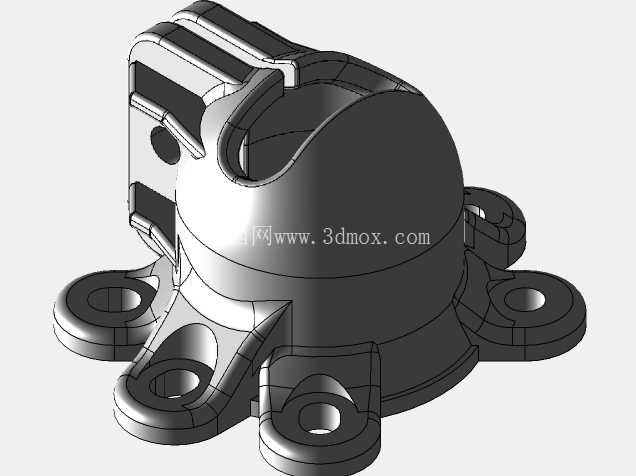

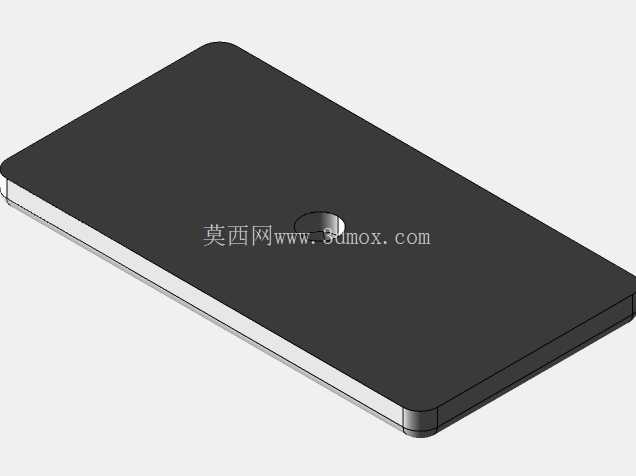

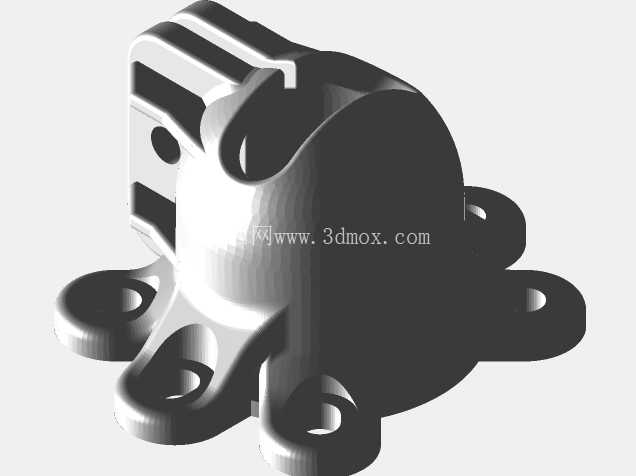

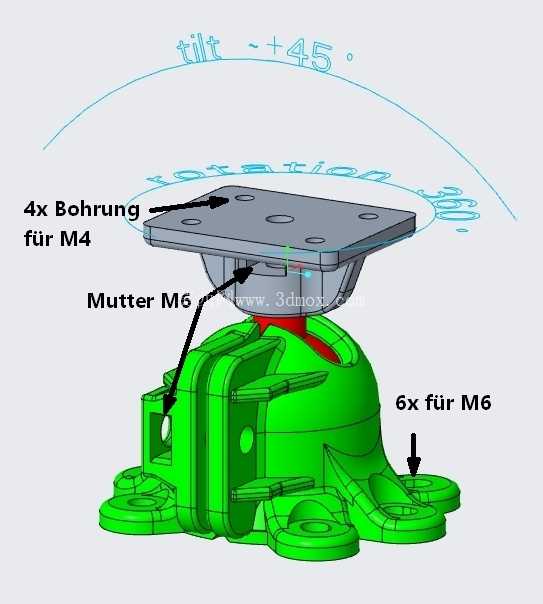

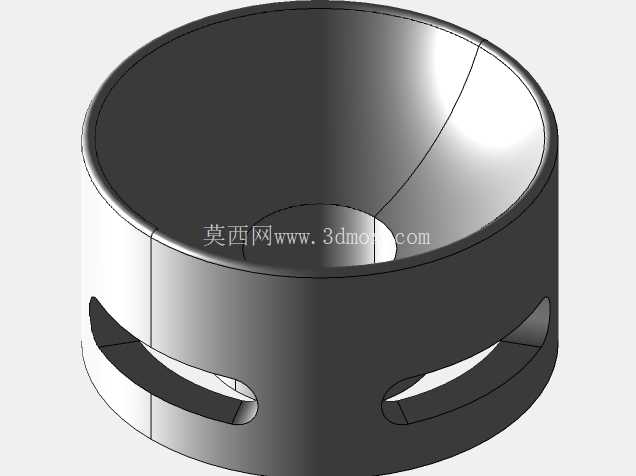

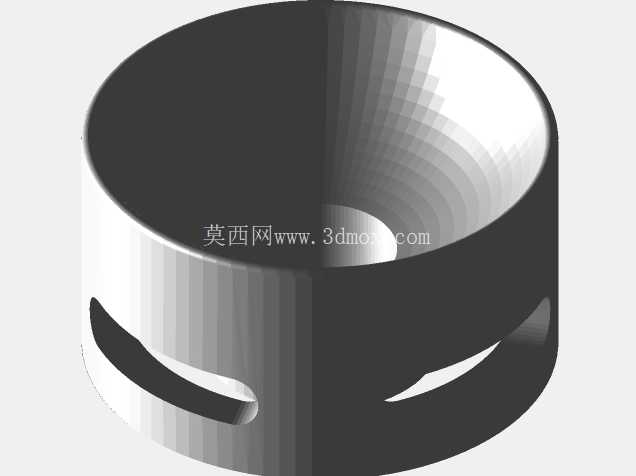

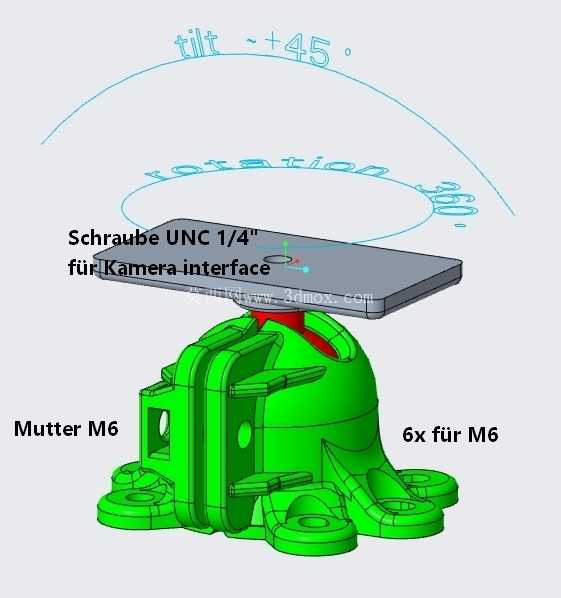

设计层面上，支座采用上下分体式的铰接结构，下部底座为一体化注塑成型的壳体结构，四个角位延伸出带安装通孔的固定耳，安装孔位适配M4规格的紧固螺钉，可直接固定在型材机架、设备外壳平面或者墙面安装板上，底座内部预留了铰接球头的容纳腔，同时做了等距的加强筋布局，在控制整体壁厚均匀性的前提下提升壳体的抗形变能力，避免锁紧时壳体受力开裂。上部的通用安装板做了平整的接触面设计，板面上预留1处M6规格的中心固定螺孔，同时分布4处M4规格的安装孔位，可直接适配通用相机快装板的安装孔距，另外还单独预留了1处适配UNC 1/4英寸规格螺钉的安装孔，能直接兼容民用相机、小型工业相机的标准安装螺孔，不需要额外加装转换接板。

从安装边界尺寸来看，底座的四个固定耳呈十字形分布，相邻安装孔的中心距控制在常规小型安装座的适配范围内，整体安装后底座的最大外轮廓不会超出安装板上60mm见方的区域，上部安装板的尺寸适配绝大多数卡片式工业相机、运动相机的底面尺寸，不会出现安装板超出设备底面影响外设接线的问题。铰接位置的球头配合面做了均匀的接触纹理设计，锁紧时能增大接触面的摩擦力，即使在有持续小幅振动的设备工位上，也能保持调整好的角度不发生偏移。需要注意的是，该结构没有设置旋转自由度，安装时需要先将底座的固定方向对准需要调整的俯仰平面，再锁紧底座固定螺钉，后续调整角度时只需要松开侧边锁紧件，扳动上部安装板到目标俯仰角度后重新锁紧即可，不需要反复调整底座位置。

在实际选型应用中，这类单轴可调支座相比全向云台，结构件数量更少，整体重量更轻，对于负载在1kg以内的小型视觉设备、传感模块来说，完全能满足安装固定和角度调整的需求，同时因为减少了多余的转动副，长期使用后的磨损间隙更小，维护成本更低。底座的壳体结构做了圆弧过渡处理，没有尖锐的棱角，在设备周边人员操作的工位上使用时也不会造成磕碰风险，安装板的上表面做了平面度处理，安装相机时能保证设备底面与安装板完全贴合，不会出现安装倾斜导致的光轴偏移问题。铰接位置的转动阻尼做了适配性设计，松开锁紧件时上部安装板可以停留在任意调整角度，不会因为自身重力下坠，方便单人操作完成角度调校，不需要在调整过程中额外托举设备。
