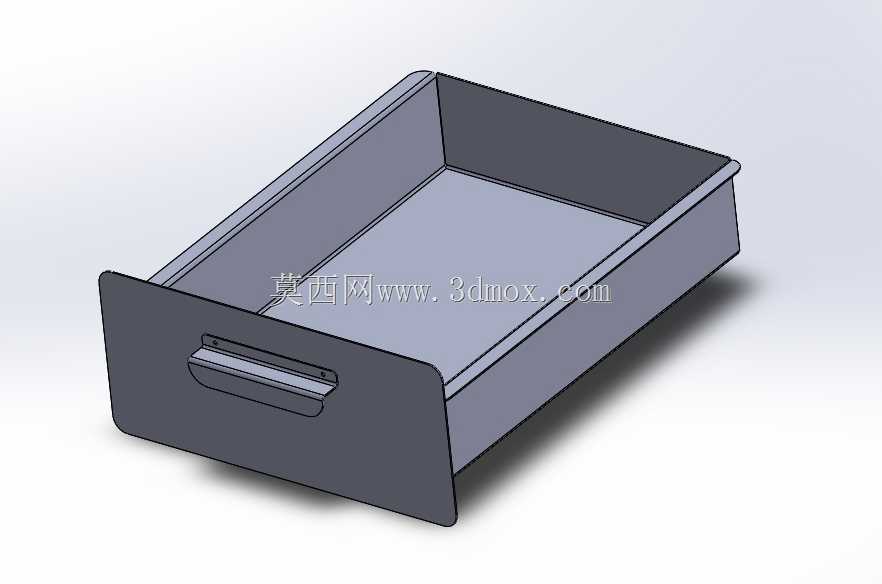

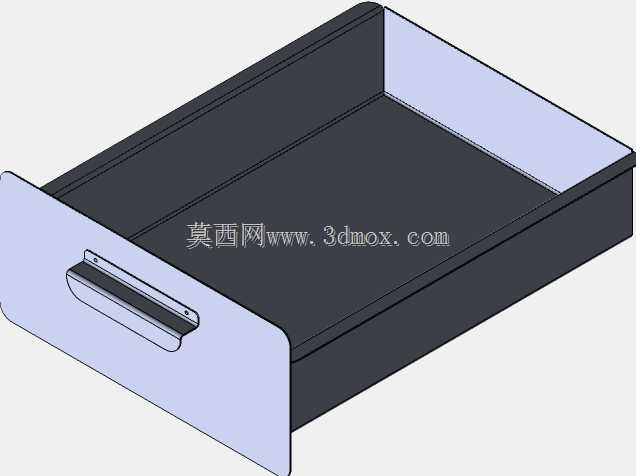

工作台配套焊接式金属板抽屉结构

这类金属板抽屉多配套在车间工位机架、生产线旁工作台、工具存放架体上使用，主要用来承放小型工装夹具、加工零配件、作业工具、检测量具等物品，替代传统塑料抽屉解决车间场景下承重不足、易磕碰损坏的问题。整体采用薄钢板弯折焊接成型，没有多余的拼接紧固件，抽屉主体为敞口盒式结构，侧板与底板通过折边咬合后焊接固定，边角处做圆弧过渡处理，避免取放物品时刮蹭工件或划伤操作人员手部。前端面板尺寸略大于抽屉主体截面，闭合时可完全遮挡机架安装位的缝隙，防止车间内的切削碎屑、灰尘落入导轨缝隙造成抽拉卡滞，面板上预装嵌入式冲压拉手，拉手与面板通过点焊固定，没有突出的外装结构，避免作业过程中勾挂工作服、线缆等物件。设计时优先考虑车间重载使用需求，板材厚度根据额定承重选取，常规承放15kg以内物品时选用1.2mm冷轧钢板即可，承放较重五金件时可提升至1.5-2mm，抽屉内部没有额外分隔，可根据存放物品的尺寸自由调整内部收纳布局，适配不同规格的工件存放需求。安装边界需匹配机架的预留开口尺寸，抽屉主体的宽度、深度需比机架安装内腔小2-3mm预留抽拉活动间隙，前端面板的长宽尺寸需比安装开口大10-15mm，保证闭合后的遮挡效果，安装时需在机架内腔两侧配套对应承重等级的三节导轨或滑动托条，导轨安装位置需保证抽屉抽拉时水平无倾斜，满载状态下抽拉阻力均匀无卡顿。抽屉整体做喷塑或发黑防锈处理，适配车间多油污、多粉尘的使用环境，表面耐摩擦不易掉漆，长期使用不会出现锈蚀变形的问题，敞口结构也方便操作人员快速取放常用物件，减少作业过程中找工具的等待时间，提升工位作业效率。
